व्हॅक्यूम सक्शन हे चार मुख्य फायद्यांसह औद्योगिक ऑटोमेशनमध्ये "लवचिक ग्रासपिंग" साठी एक मुख्य उपाय आहे: गैर-हानीकारक आकलन, बहु-मटेरियल/अनियमित वर्कपीसशी जुळवून घेण्याची क्षमता, स्वच्छ आणि पर्यावरण संरक्षण आणि लवचिक ऑपरेशन. हे वर्कपीसच्या विविध उद्योग वैशिष्ट्यांशी जुळवून घेतले जाऊ शकते (पातळ/जाड, सुस्पष्टता/खडबडी, स्वच्छताविषयक/मानक).
मार्क-फ्री व्हॅक्यूम सक्शन कप ZP3

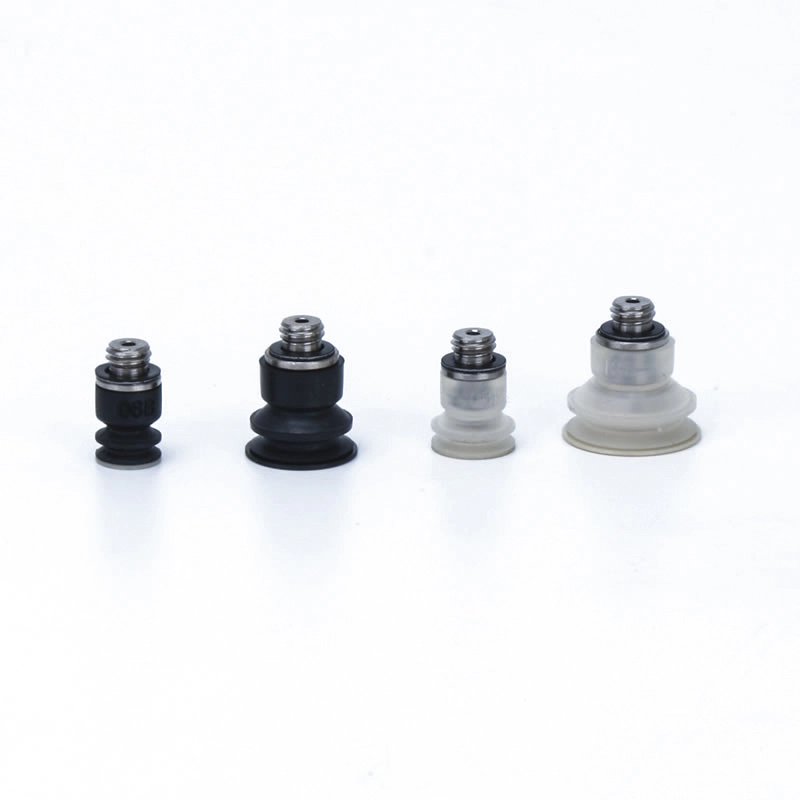

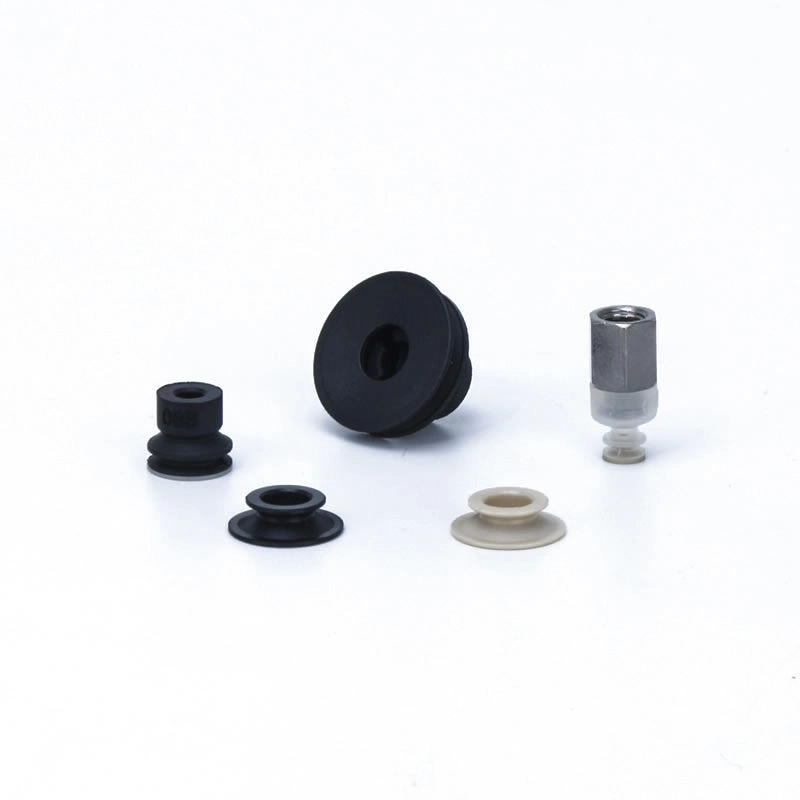

Commaelec चे मार्क-फ्री व्हॅक्यूम सक्शन कप ZP3 हे कॉम्पॅक्ट सक्शन कप (φ4–16mm) आहेत ज्यामध्ये कमीतकमी धूळ घालण्यासाठी अंगभूत टेलिस्कोपिक बफर आहेत. फोटोव्होल्टेइक पॅनल्स, सेमीकंडक्टर वेफर्स, ऑप्टिकल लेन्स, OLED/LCD पॅनल्स आणि वैद्यकीय घटकांसाठी आदर्श, ते सानुकूलित पर्याय, लवचिक स्थापना, अँटी-स्टॅटिक सामग्री आणि स्टेनलेस स्टील ॲक्सेसरीज देतात.
क्लिक करा आणि निवड सुरू करा
》उत्पादन माहितीवर परत या
मार्क-फ्री व्हॅक्यूम सक्शन कप ZP3

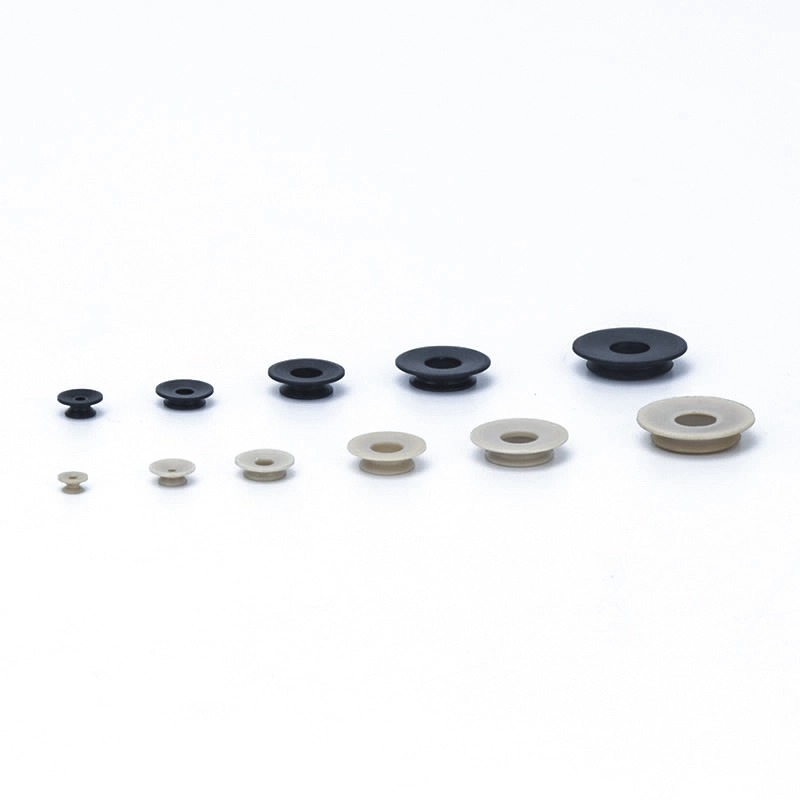

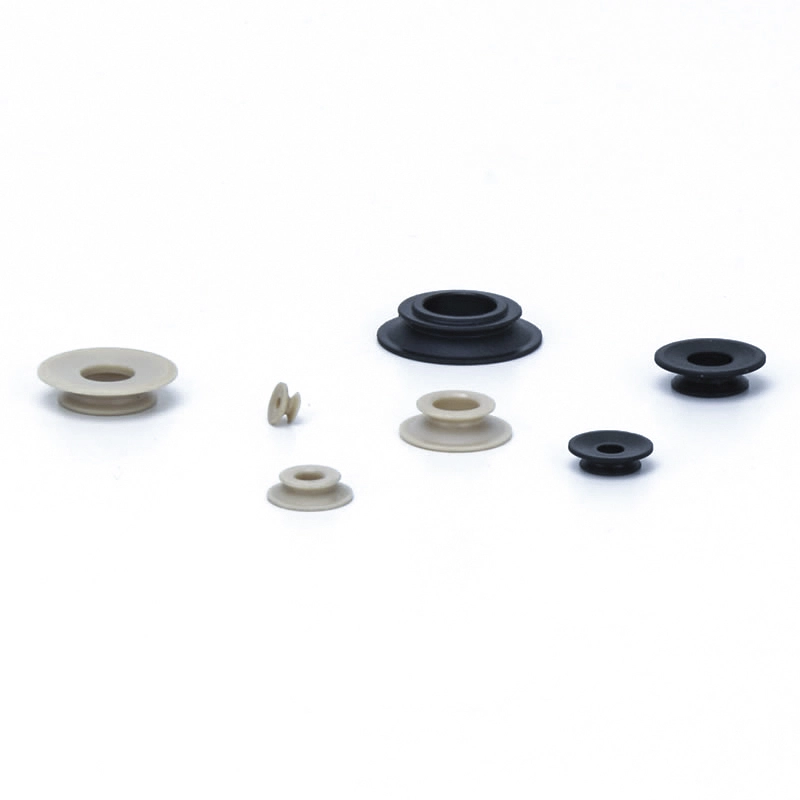

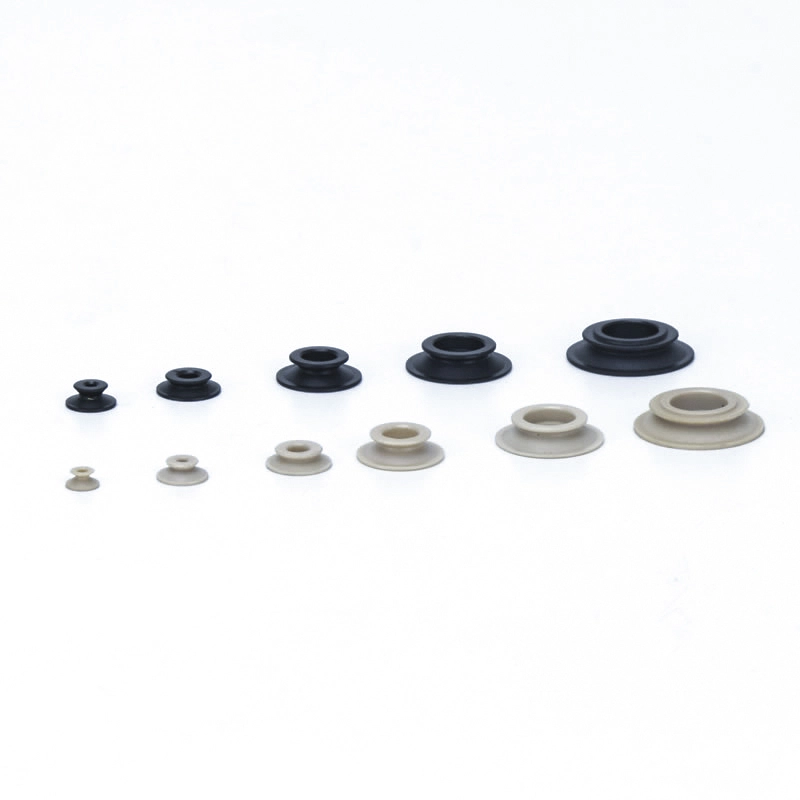

ZP3 मालिका मार्क-मुक्त राळ संलग्नक पॅड
वर्णन
ऑर्डर कशी करायची
तपशील / साहित्य
अर्ज
संसाधन
मार्क-फ्री व्हॅक्यूम सक्शन कप ZP3 हे चीनमध्ये बनवलेले सूक्ष्म-डिझाइन केलेले मिनी सक्शन कप आहेत, जे नाजूक पृष्ठभाग हाताळण्यासाठी स्क्रॅच किंवा खुणा न ठेवता तयार केले आहेत. उच्च-गुणवत्तेचे सिलिकॉन आणि पर्यायी PEEK संलग्नकांसह तयार केलेले, ते विश्वसनीय चिकटणे, कमीतकमी धूळ निर्माण करणे आणि स्थिर व्हॅक्यूम कार्यप्रदर्शन प्रदान करतात. हे सक्शन कप संवेदनशील उद्योग जसे की इलेक्ट्रॉनिक्स, फोटोव्होल्टेइक आणि वैद्यकीय उपकरणांमध्ये ऑटोमेशनसाठी आदर्श आहेत.
अर्ज
फोटोव्होल्टेइक पॅनेल:सुरक्षित वाहतूक आणि काचेच्या पृष्ठभागांना नुकसान न करता स्थापना.
सेमीकंडक्टर वेफर्स (सिलिकॉन):उत्पादनादरम्यान नाजूक वेफर्ससाठी अचूक हाताळणी.
ऑप्टिकल लेन्स (काच/राळ):पृष्ठभागाच्या नुकसानाशिवाय लेन्स असेंब्लीसाठी सुरक्षित पकड.
इलेक्ट्रॉनिक डिस्प्ले (OLED/LCD पॅनेल):स्क्रॅचशिवाय हस्तांतरण आणि प्लेसमेंट.
वैद्यकीय उपकरणाचे घटक:सर्जिकल इन्स्ट्रुमेंट ॲक्सेसरीज किंवा नाजूक भाग सुरक्षितपणे हाताळणे.
प्रमुख वैशिष्ट्ये
मार्क-मुक्त डिझाइन:हाताळणी दरम्यान ओरखडे किंवा पृष्ठभाग नुकसान प्रतिबंधित करते.
संक्षिप्त आकार:लहान व्यासामध्ये (4-16 मिमी) उपलब्ध, घट्ट जागेसाठी योग्य.
उच्च दर्जाचे साहित्य:नॉन-मार्किंग व्हॅक्यूम कप सिलिकॉन आणि पीईके पर्यायांमध्ये उपलब्ध आहेत, उत्कृष्ट रासायनिक प्रतिकार आणि उष्णता प्रतिरोध देतात.
किमान धूळ:अंगभूत टेलिस्कोपिक बफर संवेदनशील वातावरणात धूळ निर्माण कमी करते.
लवचिक स्थापना:अनुलंब किंवा पार्श्व व्हॅक्यूम इनलेट अभिमुखता; अडॅप्टर किंवा स्टेनलेस स्टील ब्रॅकेट समाविष्ट करू शकतात.
सानुकूल करण्यायोग्य पर्याय:विशिष्ट औद्योगिक गरजांसाठी तयार केलेले उपाय.
वारंवार विचारले जाणारे प्रश्न
Q1: या सक्शन कपचा सर्वाधिक फायदा कोणत्या उद्योगांना होतो?
A: इलेक्ट्रॉनिक्स, फोटोव्होल्टाइक्स, ऑप्टिक्स, सेमीकंडक्टर आणि अचूक वैद्यकीय उत्पादन.
Q2: मी सक्शन कप आकार किंवा सामग्री सानुकूलित करू शकतो?
उत्तर: होय, मार्क-फ्री व्हॅक्यूम सक्शन कप ZP3 विविध व्यास, सिलिकॉन किंवा पीईके साहित्य आणि पर्यायी अँटी-स्टॅटिक किंवा स्टेनलेस स्टील ॲक्सेसरीजमध्ये उपलब्ध आहेत.
Q3: हे कप पृष्ठभागाचे नुकसान कसे कमी करतात?
उ: मऊ, उच्च-लवचिकता सामग्री आणि अचूक व्हॅक्यूम प्रेशर कंट्रोल हे सुनिश्चित करतात की उचल आणि प्लेसमेंट दरम्यान कोणतेही ओरखडे किंवा खुणा येत नाहीत.
ऑर्डर कशी करायची
- वर्कपीसवर कोणतेही शोषण चिन्ह (रबर घटक) शिल्लक नाहीत.
>रबर घटकांचे हस्तांतरण रोखण्यासाठी बेलोज पॅडवर पीईके संलग्नक स्थापित करून वर्कपीस आणि रबर यांच्यातील थेट संपर्क टाळतो. - ZP3 मालिका बेलो पॅडसाठी आदर्श (ø4 ते ø16)
| ②पॅड व्यास(मिमी) | |
| प्रतीक | लागू पॅड |
| 04 | ZP3-04B |
| 06 | ZP3-06B |
| 08 | ZP3-08B |
| 10 | ZP3-10B |
| 13 | ZP3-13B |
| 16 | ZP3-16B |
| ③संलग्नक साहित्य | |
| P | डोकावणे |
| जी.पी | प्रवाहकीय डोकावून पाहणे |
| M | POM |
| जीएम | प्रवाहकीय POM |
- पॅडसह ऑर्डर करताना, खाली दर्शविल्याप्रमाणे पॅडच्या भाग क्रमांकाच्या खाली “*” ठेवा. लक्षात ठेवा की पॅड जोडलेल्या जोडणीसह वितरित केले जात नाही.
- जेव्हा संलग्नक प्रवाहकीय PEEK चे बनलेले असते, तेव्हा पॅडसाठी प्रवाहकीय सामग्री वापरा.
- संलग्नक वापरण्यापूर्वी उत्पादन स्वच्छ करा.
- हे उत्पादन मशीनिंग केल्यानंतर साफ केले जात नाही. उत्पादन ज्या स्थितीत पाठवले जाते त्या स्थितीत वापरले असल्यास, अवशिष्ट सामग्री कामाच्या तुकड्यांवर सोडली जाऊ शकते. वापरण्यापूर्वी स्वच्छ करा.
- कठोर सामग्रीशी संपर्क साधणे ही समस्या असल्यास, हे उत्पादन वापरू नका.
परिमाणे(मिमी)
हिरवे चिन्ह सानुकूलित मॉडेल आहे.
K
राळ संलग्नक
| मॉडेल | øA | øB | øC | D | P | अडॅप्टर पॅड नाही |
||||||
|
② पॅड dia |
③ पॅड प्रकार |
④ पॅड साहित्य |
② पॅड dia |
③ पॅड प्रकार |
④ पॅड साहित्य |
|||||||
| ZP3 | 04 | K |
P जी.पी M जीएम |
4 | 4.5 | 1.5 | 2.2 | 8.5 | ZP3 | 06 | B |
N S U F जीएन जीएस |
| 06 | 6 | 7 | 1.6 | 08 | ||||||||
| 08 | 8 | 9 | 3 | 10 | ||||||||
| 10 | 10 | 11 | 5 | 3.2 | 10.5 | 13 | ||||||
| 13 | 13 | 14 | 7 | 16 | ||||||||
| 16 | 16 | 17 | 8 | 20 | ||||||||
जेव्हा संलग्नक प्रवाहकीय PEEK चे बनलेले असते, तेव्हा पॅडसाठी प्रवाहकीय सामग्री वापरा.
संदर्भासाठी मॉडेल: संदर्भासाठी ZP3-08KGP अडॅप्टर पॅड: ZP3-08BGN / ZP3-08BGS
पॅड साहित्य आणि वैशिष्ट्ये
⚪:थोडा किंवा कोणताही प्रभाव नाही △:स्थितींवर अवलंबून वापरला जाऊ शकतो X:योग्य नाही
| पॅड प्रकार | पॅड व्यास (मिमी) | अर्ज | ठराविक वर्कपीस पृष्ठभाग आणि आकार | |||||||
| सपाट | ओवाळले | तिरकस | भिन्न उंची | उत्तल | तेलकट | |||||
|
|
|
|
|
|
|||||
| कॉम्पॅक्ट पी जाहिरात | सपाट (U) |
|
ø1.5~ø3.5 | सपाट आणि विकृत नसलेल्या पृष्ठभागासह कामाचे तुकडे शोषण्यासाठी | ⚪ | X | X | X | X | X |
| खोबणीसह सपाट (UM) |
|
ø4~ø16 | विकृत होण्याची शक्यता असलेल्या वर्कपीससाठी | ⚪ | X | X | X | X | △ | |
| घुंगरू(B) |
|
ø4~ø16 | कलते पृष्ठभागासह कामाचे तुकडे शोषण्यासाठी | ⚪ | △ | ⚪ | X | △ | X | |
पॅड साहित्य आणि वैशिष्ट्ये
⚪:थोडा किंवा कोणताही प्रभाव नाही △:स्थितींवर अवलंबून वापरला जाऊ शकतो X:योग्य नाही
|
साहित्य
वैशिष्ट्ये
|
प्रतीक | ड्युरोमीटर HS (±5°) |
रंग च्या रबर |
कार्यरत आहे तापमान श्रेणी (°C) |
तेल प्रतिकार गॅसोलीन |
तेल प्रतिकार बेंझोल |
बेस प्रतिकार |
आम्ल प्रतिकार |
हवामानक्षमता | ओझोन प्रतिकार |
ओरखडा प्रतिकार |
जलरोधक | दिवाळखोर प्रतिकार (बेंझिन, टोल्युइन) |
अर्ज |
| NBR | N | 50 | काळा | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | सामान्य कामाचे हस्तांतरण, नालीदार बोर्ड, लिबास प्लेट, लोखंडी प्लेट आणि इतर |
| सिलिकॉन रबर | S | 45 ~ 50 | पांढरा | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | सेमीकंडक्टर, डाय-कास्टिंगमधून काढून टाकणे, पातळ काम, फूड प्रोसेसर |
| युरेथेन रबर | U | 50 ~ 60 | तपकिरी | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | पन्हळी बोर्ड, लोखंडी प्लेट, लिबास प्लेट |
| FKM | F | 60 | काळा | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | रासायनिक काम |
| प्रवाहकीय NBR | जीएन | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | सेमीकंडक्टरचे सामान्य कार्य (स्थिर विद्युत प्रतिरोध) | |
| प्रवाहकीय सिलिकॉन रुबे | जीएस | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | सेमीकंडक्टर (स्थिर वीज) |
वरील सारणीमध्ये विषय रबर सामग्रीची फक्त सामान्य वैशिष्ट्ये समाविष्ट आहेत. निळा चिन्ह सानुकूलित मॉडेल आहे.
विविध औद्योगिक क्षेत्रांमध्ये वायवीय घटक (व्हॅक्यूम सक्शन कप) च्या अर्जाची रूपरेषा
I. मुख्य ताकद
II. उद्योगाद्वारे अर्ज काढणे
A. औषध आणि वैद्यकीय उद्योग
A.1: मुख्य आवश्यकता:स्वच्छ आणि प्रदूषणमुक्त (FDA/GMP अनुरूप), सौम्य आणि नुकसान न करणारे आणि क्रॉस-दूषित प्रतिबंध
A.2 प्रमुख परिस्थिती:
1. फार्मास्युटिकल पॅकेजिंग: औषधाची बाटली / फार्मास्युटिकल प्लेट / इन्फ्युजन बॅग पिकअप (फूड ग्रेड सिलिकॉन सक्शन कप, कण शेडिंग नाही)
2. वैद्यकीय उपकरण असेंबली: शस्त्रक्रिया उपकरणे/वैद्यकीय कॅथेटर/प्रोस्थेसिस हाताळणीचे तुकडे (समायोज्य नकारात्मक दाब, विकृती संरक्षण)
3. जैविक प्रयोगशाळा: पेट्री डिश/सेन्ट्रीफ्यूज ट्यूब/अभिकर्मक कार्ड हस्तांतरण (रासायनिक प्रतिरोधक, निर्जंतुकीकरण सुसंगत)
B. इलेक्ट्रॉनिक्स आणि सेमीकंडक्टर उद्योग
B.1 मुख्य आवश्यकता:अँटी-स्टॅटिक (10⁶-10¹¹Ω), अचूक स्थिती (त्रुटी ≤0.01 मिमी), स्क्रॅच प्रतिरोध
B.2 प्रमुख परिस्थिती:
1. चिप/सेमीकंडक्टर: वेफर हाताळणी, चिप पॅकेजिंग (सच्छिद्र सिरॅमिक/अँटी-स्टॅटिक सिलिकॉन सक्शन कप, फुटणे टाळण्यासाठी एकसमान नकारात्मक दाब)
2. पीसीबी/घटक: लवचिक पीसीबी, सूक्ष्म घटक (0402 प्रतिरोधक) पृष्ठभागावर बसवलेले (सुरकुतणे/फाडणे टाळण्यासाठी पातळ सिलिकॉन/जेल/मायक्रो सक्शन कप)
3. डिस्प्ले: LCD/OLED पॅनेल, टच ग्लास ग्रॅब (उच्च पारदर्शक सामग्री, कोणतेही डाग आणि ओरखडे नाहीत)
C. ऑटोमोबाईल आणि ऑटो पार्ट्स उद्योग
C.1 मुख्य आवश्यकता:मोठे सक्शन (सिंगल सक्शन डिस्क ≥500N), मल्टी-स्पेसिफिकेशन अनुकूलन (मेटल/प्लास्टिक/ग्लास), नॉन-स्लिप
C.2 प्रमुख परिस्थिती:
4. बॉडी मॅन्युफॅक्चरिंग: स्टील प्लेट / डोअर फ्रेम हाताळणी वेल्डिंग (मोठ्या व्यासाचे रबर / मल्टी-सक्शन कप ॲरे, अँटी-स्लिप टेक्सचर)
5. ग्लास / इंटीरियर: विंडस्क्रीन इंस्टॉलेशन, लेदर सीट पृष्ठभाग हस्तांतरण (तापमान प्रतिरोधक सिलिकॉन / स्पंज सक्शन कप, विकृती संरक्षण)
6. भाग: इंजिन सिलेंडर बॉडी / गिअरबॉक्स हाऊसिंग ग्रॅब (व्हॅक्यूम + मेकॅनिकल लॉक, अँटी-फॉल)
D. अन्न आणि पॅकेजिंग उद्योग
D.1 मुख्य आवश्यकता:फूड ग्रेड मटेरियल (एफडीए प्रमाणित), स्वच्छ करणे सोपे, क्रश प्रतिरोधक
D.2 प्रमुख परिस्थिती:
1. अन्न हाताळणी: भाजलेले माल / ताजे मांस / फळांची वर्गवारी (कमी सक्शन स्पंज सक्शन कप, गंधहीन आणि धुण्यास सोपे)
2. पॅकेजिंग ऑटोमेशन: पॅकेजिंग बॅग उघडणे, निर्जंतुकीकरण कार्टन मोल्डिंग (स्टॅटिक एलिमिनेशन/ मल्टी-पॉइंट सक्शन, पातळ/हार्ड पॅकेजिंगसाठी योग्य)
E. लॉजिस्टिक आणि वेअरहाउसिंग उद्योग
E.1 मुख्य आवश्यकता:कार्यक्षम अनुकूलन (वस्तूंची अनेक वैशिष्ट्ये), स्थिर दाब, अँटी-फॉल
E.2 प्रमुख परिस्थिती:
1. कार्टन हाताळणी: ई-कॉमर्स कार्टन सॉर्टिंग (ॲडजस्टेबल सक्शन ॲरे, व्हॅक्यूम प्रेशर)
2. प्लेट/रोल: वुड बोर्ड/प्लास्टिक फिल्म रोल ट्रान्सफर (लांब पट्टी/कंडककृती सक्शन कप, ऑफसेट टाळण्यासाठी एकसमान शोषण)
F. नवीन ऊर्जा आणि विशेष उद्योग
F.1 नवीन ऊर्जा (लिथियम बॅटरी/पीव्ही):
1. लिथियम बॅटरी प्लेट (अँटी-स्टॅटिक पोरस सक्शन कप, अँटी-डस्ट), फोटोव्होल्टेइक ग्लास (मोठा सक्शन सिलिकॉन सक्शन कप, स्क्रॅच नाही)
F.2 छपाई आणि कागद
1. कागद/मुद्रित पदार्थ कॅप्चर (शोषक कागद साहित्य, फाटणे आणि शाई दूषित होण्यापासून रोखण्यासाठी थोडासा नकारात्मक दबाव)
III. कोर अनुकूलन तर्कशास्त्राचा सारांश
| वर्कपीसची वैशिष्ट्ये | पिपेट अनुकूलन कार्यक्रम | संबंधित उद्योग परिस्थिती |
| पातळ / नाजूक / अचूक | सिलिकॉन/सिरेमिक मटेरियल, मायक्रो निगेटिव्ह प्रेशर, मायक्रो सक्शन नोजल | इलेक्ट्रॉनिक सेमीकंडक्टर, फार्मास्युटिकल्स |
| जड वस्तू / मोठा आकार | रबर सामग्री, मोठ्या व्यासाचा सक्शन कप, मल्टी-सक्शन कप ॲरे | ऑटोमोबाईल्स, लॉजिस्टिक पॅनेल |
| आरोग्य/प्रदूषण प्रतिबंध | फूड/मेडिकल ग्रेड सिलिकॉन, साफ करणे सोपे आहे | औषध, अन्न |
| मऊ / अनियमित पृष्ठभाग | स्पंज सामग्री, विकृत सक्शन कप | कार इंटीरियर, अन्न |
| Antistatic आवश्यकता | Antistatic सिलिकॉन, आयन वारा सहाय्य | इलेक्ट्रॉनिक सेमी कंडक्टर |
