व्हॅक्यूम सक्शन हे चार मुख्य फायद्यांसह औद्योगिक ऑटोमेशनमध्ये "लवचिक ग्रासपिंग" साठी एक मुख्य उपाय आहे: गैर-हानीकारक आकलन, बहु-मटेरियल/अनियमित वर्कपीसशी जुळवून घेण्याची क्षमता, स्वच्छ आणि पर्यावरण संरक्षण आणि लवचिक ऑपरेशन. हे वर्कपीसच्या विविध उद्योग वैशिष्ट्यांशी जुळवून घेतले जाऊ शकते (पातळ/जाड, सुस्पष्टता/खडबडी, स्वच्छताविषयक/मानक).

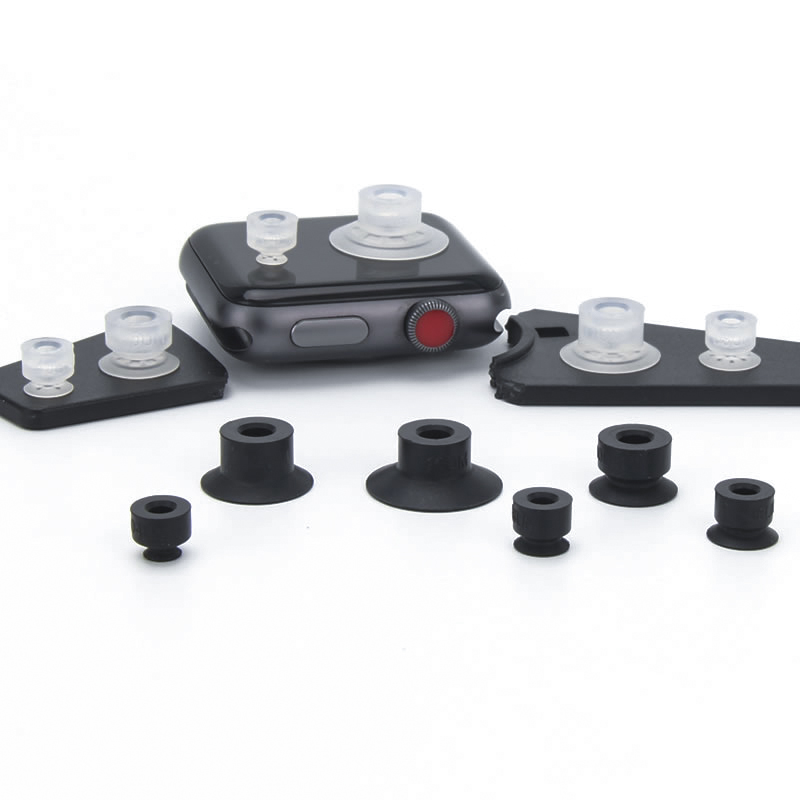

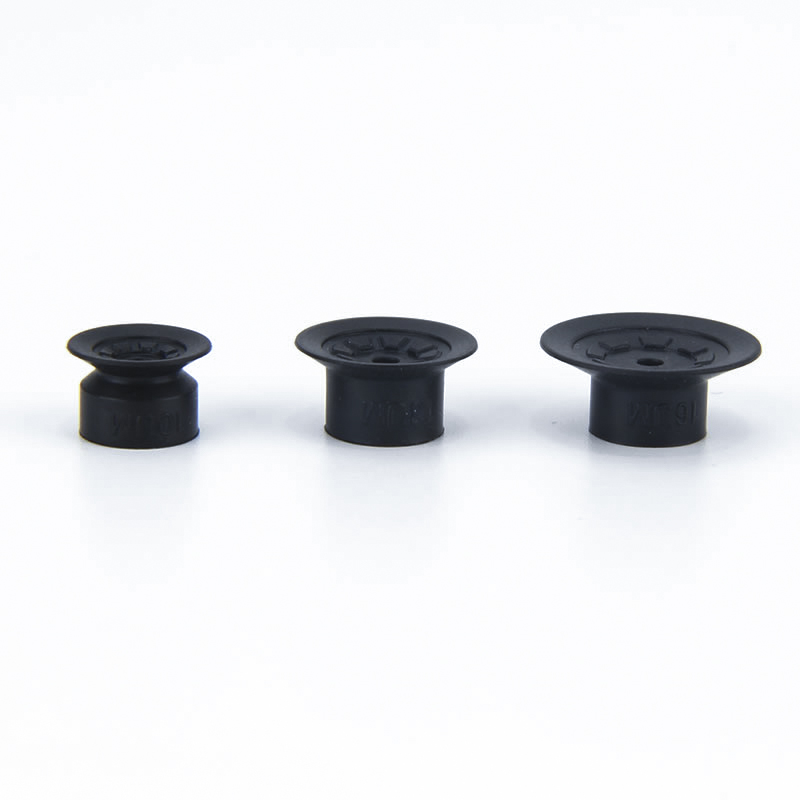

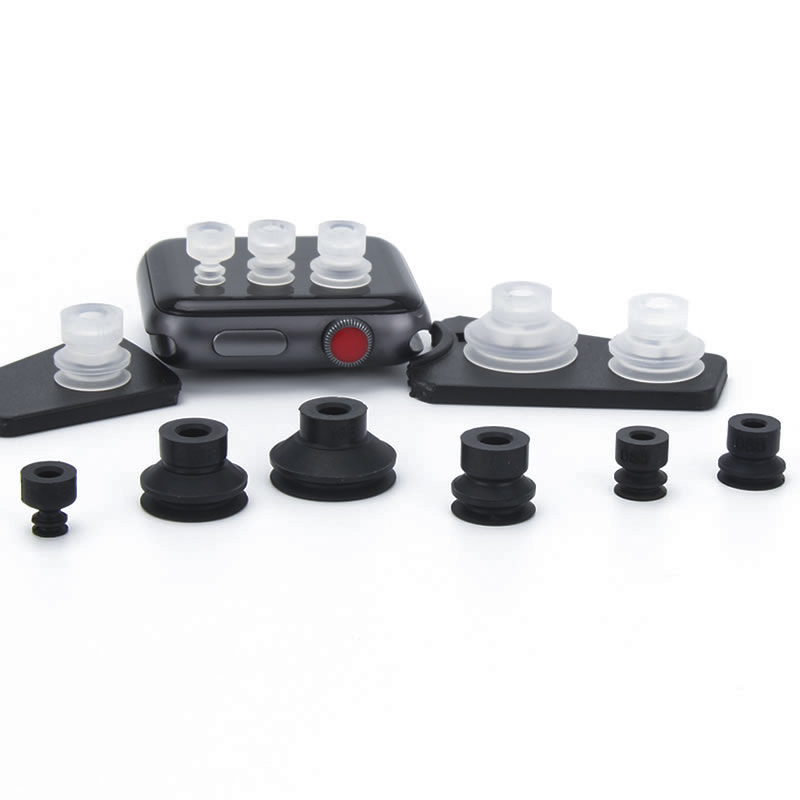

कमी घर्षण डायरेक्ट माउंटिंग व्हॅक्यूम सक्शन कप ZP3
Commaelec एक व्यावसायिक निर्माता आणि पुरवठादार आहे जो लो फ्रिक्शन डायरेक्ट माऊंटिंग व्हॅक्यूम सक्शन कप ZP3 मध्ये विशेष आहे. 4 मिमी ते 16 मिमी व्यासाची, ही कॉम्पॅक्ट युनिट्स विशेषतः इलेक्ट्रॉनिक्स उद्योगासाठी डिझाइन केलेली आहेत. कमीतकमी धूळ निर्माण करणारे अंगभूत टेलिस्कोपिक बफर रॉड असलेले, ते विशेषतः अचूक इलेक्ट्रॉनिक्स, वैद्यकीय आणि फार्मास्युटिकल अनुप्रयोगांमध्ये वापरण्यासाठी योग्य आहेत.
क्लिक करा आणि निवड सुरू करा
》उत्पादन माहितीवर परत या
कमी घर्षण डायरेक्ट माउंटिंग व्हॅक्यूम सक्शन कप ZP3
कमी घर्षण बफर कॉम्पॅक्ट व्हॅक्यूम पॅडसह ZP3-T मालिका
वर्णन
ऑर्डर कशी करायची
तपशील / साहित्य
अर्ज
संसाधन

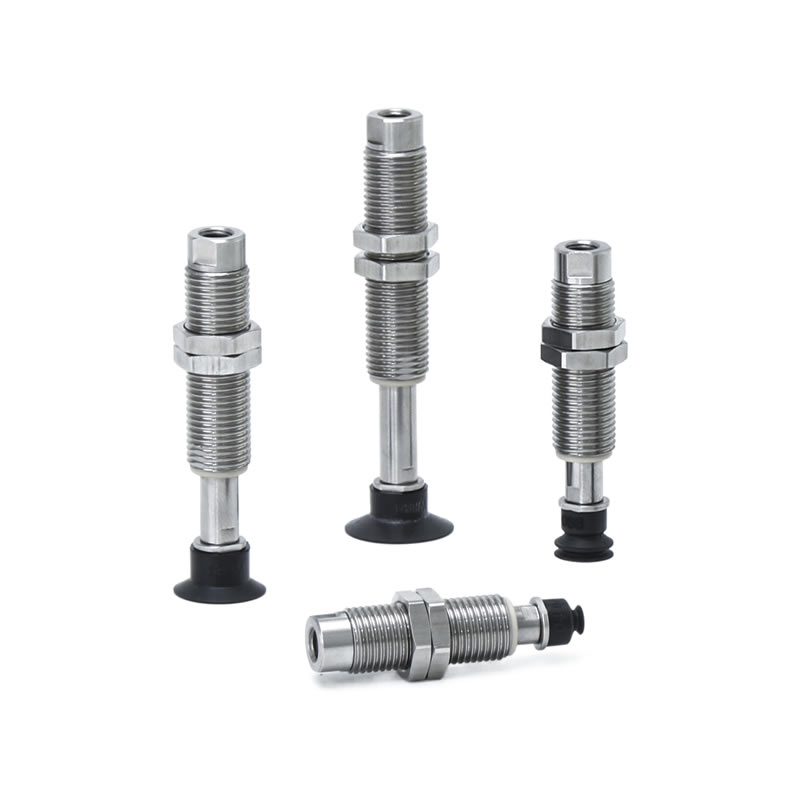

लो फ्रिक्शन डायरेक्ट माउंटिंग व्हॅक्यूम सक्शन कप ZP3 हे कॉम्पॅक्ट, प्रिसिजन-इंजिनियर सक्शन कप आहेत जे इलेक्ट्रॉनिक्स, मेडिकल आणि फार्मास्युटिकल उद्योगांसाठी डिझाइन केलेले आहेत. 4 मिमी ते 16 मिमी व्यासासह, या व्हॅक्यूम कपमध्ये एक अंगभूत टेलिस्कोपिक बफर रॉड आहे जो धूळ निर्माण कमी करतो, नाजूक घटकांची सुरक्षित आणि स्वच्छ हाताळणी सुनिश्चित करतो.
लो फ्रिक्शन डायरेक्ट माउंटिंग व्हॅक्यूम सक्शन कप ZP3 म्हणजे काय?
स्वयंचलित प्रणालींसाठी थेट माउंटिंग क्षमतेसह एक विशेष व्हॅक्यूम पॅड.
कमी-घर्षण टेलिस्कोपिक बफर समाविष्ट करते, पुनरावृत्ती चक्र दरम्यान पोशाख आणि दूषितता कमी करते.
उभ्या आणि पार्श्व व्हॅक्यूम इनलेट दिशानिर्देशांशी सुसंगत, घट्ट उत्पादन ओळींमध्ये लवचिक स्थापना करण्यास अनुमती देते.
लिथियम बॅटरी ऍप्लिकेशन्ससाठी पर्यायी अडॅप्टर आणि सर्व-स्टेनलेस स्टील ॲक्सेसरीजसह उच्च-गुणवत्तेचे रबर, सिलिकॉन आणि अँटी-स्टॅटिक सामग्रीमध्ये उपलब्ध.
अर्ज
अचूक इलेक्ट्रॉनिक्स हाताळणी, जसे की सर्किट बोर्ड आणि मायक्रोचिप.
वैद्यकीय आणि फार्मास्युटिकल असेंब्ली, जेथे स्वच्छता आणि कमी दूषितता गंभीर आहे.
रोबोटिक पिक-अँड-प्लेस सिस्टम आणि स्वयंचलित असेंबली लाईन्समध्ये एकत्रीकरण.
लहान हार्डवेअर आणि लिथियम बॅटरीचे घटक हाताळणे ज्यासाठी कमीतकमी धूळ निर्माण करणे आवश्यक आहे.
फायदे
कॉम्पॅक्ट आणि कमी-घर्षण डिझाइनमुळे पोशाख, धूळ आणि देखभाल कमी होते.
उच्च अनुकूलता, एकाधिक व्हॅक्यूम इनलेट अभिमुखता आणि बफर कॉन्फिगरेशनला समर्थन देते.
लो फ्रिक्शन डायरेक्ट माऊंटिंग व्हॅक्यूम सक्शन कप ZP3 हे टिकाऊ साहित्य-जसे की सिलिकॉन आणि रबर-पासून बनवले गेले आहे जेणेकरून स्थिर आणि दीर्घकाळ टिकणारे सक्शन सुनिश्चित होईल, ज्यामुळे विस्तारित सेवा आयुष्य मिळेल.
विशेष औद्योगिक गरजांसाठी अडॅप्टर, बफर ब्रॅकेट आणि स्टेनलेस स्टील ॲक्सेसरीजसह लवचिक पर्याय.
परिपक्व तंत्रज्ञान आणि स्थिर पुरवठा साखळीसह स्वस्त-प्रभावी चीन निर्मित उत्पादन वेळेवर वितरण आणि उच्च-गुणवत्तेची कामगिरी सुनिश्चित करते.
Commaelec का निवडावे?
घरातील उत्पादन आणि विस्तृत स्टॉकसह विश्वसनीय निर्माता आणि पुरवठादार.
विविध उत्पादनांचा पोर्टफोलिओ ज्यामध्ये अनेक वैशिष्ट्ये, आकार आणि साहित्य पर्यायांचा समावेश आहे.
मजबूत आसंजन, स्थिरता आणि सुरक्षित सामग्री हाताळणी सुनिश्चित करणारे परिपक्व तंत्रज्ञान.
अखंड एकीकरणासाठी जलद प्रतिसाद, सानुकूलन आणि तांत्रिक समर्थनासह ग्राहकाभिमुख सेवा.
ऑर्डर कशी करायची
- 1/10 पेक्षा कमी कण (पूर्वीच्या उत्पादनांच्या तुलनेत).
- तांबे मिश्रधातू न वापरलेले.
- कमी घर्षण, कमी आवाजासह! आवाज पातळी 45dB.
- ro विरोधी विक्षिप्त रचनेनुसार वर आणि खाली सरकणे.
- नळीच्या ताणानुसार अडकलेल्या शाफ्टचा प्रश्न सुटला!
| ①व्हॅक्यूम इनलेट दिशा | |
| T | उभ्या |
| ②पॅड व्यास(मिमी) | |
| 04 | ø4 |
| 06 | ø6 |
| 08 | ø8 |
| 10 | ø10 |
| 13 | ø13 |
| 16 | ø16 |
| ③पॅड प्रकार | |
| उम | खोबणीसह सपाट |
| B | घुंगरू |
| ④ साहित्य | |
| N | NBR |
| S | सिलिकॉन रबर |
| U | युरेथेन रबर |
| F | FKM |
| जीएन | प्रवाहकीय NBR |
| जीएस | प्रवाहकीय सिलिकॉन रबर |
हिरवे चिन्ह सानुकूलित मॉडेल आहे.
| ⑤बफर स्पेसिफिकेशन | |
| D | फिरवत (कमी-घर्षण) |
| ⑥बफर स्ट्रोक(मिमी) | |
| 3 | 3 |
| 6 | 6 |
| 10 | 10 |
| 15 | 15 |
| ⑧ व्हॅक्यूम इनलेट | |
| B5 | M5 x 0.8 |
परिमाणे(मिमी)
हिरवे चिन्ह सानुकूलित मॉडेल आहे.
उम
खोबणीसह सपाट
| मॉडेल | A | B | C | D | बफर | |||||||
|
① व्हॅक्यूम प्रवेश दिशा |
② पॅड dia |
③ पॅड प्रकार |
④ पॅड साहित्य |
⑤ बफर तपशील |
⑥ बफर स्ट्रोक |
⑧ व्हॅक्यूम प्रवेश |
||||||
| ZP3 | T |
4 6 8 |
उम |
N S U F जीएन जीएस |
D | 3 | B5 | 41 | 5 | 25 | 6 | D1003SM-ZP3D-T2 |
| 6 | 47 | 8 | 28 | D1006SM-ZP3D-T2 | ||||||||
| 10 | 55 | 12 | 32 | D1010SM-ZP3D-T2 | ||||||||
| 15 | 65 | 17 | 37 | D1015SM-ZP3D-T2 | ||||||||
|
10 13 16 |
3 | 42 | 5 | 25 | 7 | D1003SM-ZP3D-T3 | ||||||
| 6 | 48 | 8 | 28 | D1006SM-ZP3D-T3 | ||||||||
| 10 | 56 | 12 | 32 | D1010SM-ZP3D-T3 | ||||||||
| 15 | 66 | 17 | 37 | D1015SM-ZP3D-T3 | ||||||||
संदर्भासाठी मॉडेल: ZP3-T16UMND15-B5
B
घुंगरू
| मॉडेल | A | B | C | D | बफर | |||||||
|
① व्हॅक्यूम प्रवेश दिशा |
② पॅड dia |
③ पॅड प्रकार |
④ पॅड साहित्य |
⑤ बफर तपशील |
⑥ बफर स्ट्रोक |
⑧ व्हॅक्यूम प्रवेश |
||||||
| ZP3 | T |
4 6 8 |
B |
N S U F जीएन जीएस |
D | 3 | B5 | 43 | 5 | 25 | 8 | D1003SM-ZP3D-T2 |
| 6 | 49 | 8 | 28 | D1006SM-ZP3D-T2 | ||||||||
| 10 | 57 | 12 | 32 | D1010SM-ZP3D-T2 | ||||||||
| 15 | 67 | 17 | 37 | D1015SM-ZP3D-T2 | ||||||||
|
10 13 16 |
3 | 45 | 5 | 25 | 10 | D1003SM-ZP3D-T3 | ||||||
| 6 | 51 | 8 | 28 | D1006SM-ZP3D-T3 | ||||||||
| 10 | 59 | 12 | 32 | D1010SM-ZP3D-T3 | ||||||||
| 15 | 69 | 17 | 37 | D1015SM-ZP3D-T3 | ||||||||
संदर्भासाठी मॉडेल: ZP3-T08BND6-B5
पॅड साहित्य आणि वैशिष्ट्ये
⚪:थोडा किंवा कोणताही प्रभाव नाही △:स्थितींवर अवलंबून वापरला जाऊ शकतो X:योग्य नाही
| पॅड प्रकार | पॅड व्यास (मिमी) | अर्ज | ठराविक वर्कपीस पृष्ठभाग आणि आकार | |||||||
| सपाट | ओवाळले | तिरकस | भिन्न उंची | उत्तल | तेलकट | |||||
|
|
|
|
|
|
|||||
| कॉम्पॅक्ट पी जाहिरात | सपाट (U) |
|
ø1.5~ø3.5 | सपाट आणि विकृत नसलेल्या पृष्ठभागासह कामाचे तुकडे शोषण्यासाठी | ⚪ | X | X | X | X | X |
| खोबणीसह सपाट (UM) |
|
ø4~ø16 | विकृत होण्याची शक्यता असलेल्या वर्कपीससाठी | ⚪ | X | X | X | X | △ | |
| घुंगरू(B) |
|
ø4~ø16 | कलते पृष्ठभागासह कामाचे तुकडे शोषण्यासाठी | ⚪ | △ | ⚪ | X | △ | X | |
पॅड साहित्य आणि वैशिष्ट्ये
⚪:थोडा किंवा कोणताही प्रभाव नाही △:स्थितींवर अवलंबून वापरला जाऊ शकतो X:योग्य नाही
|
साहित्य
वैशिष्ट्ये
|
प्रतीक | ड्युरोमीटर HS (±5°) |
रंग च्या रबर |
कार्यरत आहे तापमान श्रेणी (°C) |
तेल प्रतिकार गॅसोलीन |
तेल प्रतिकार बेंझोल |
बेस प्रतिकार |
आम्ल प्रतिकार |
हवामानक्षमता | ओझोन प्रतिकार |
ओरखडा प्रतिकार |
जलरोधक | दिवाळखोर प्रतिकार (बेंझिन, टोल्युइन) |
अर्ज |
| NBR | N | 50 | काळा | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | सामान्य कामाचे हस्तांतरण, नालीदार बोर्ड, लिबास प्लेट, लोखंडी प्लेट आणि इतर |
| सिलिकॉन रबर | S | 45 ~ 50 | पांढरा | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | सेमीकंडक्टर, डाय-कास्टिंगमधून काढून टाकणे, पातळ काम, फूड प्रोसेसर |
| युरेथेन रबर | U | 50 ~ 60 | तपकिरी | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | पन्हळी बोर्ड, लोखंडी प्लेट, लिबास प्लेट |
| FKM | F | 60 | काळा | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | रासायनिक काम |
| प्रवाहकीय NBR | जीएन | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | सेमीकंडक्टरचे सामान्य कार्य (स्थिर विद्युत प्रतिरोध) | |
| प्रवाहकीय सिलिकॉन रुबे | जीएस | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | सेमीकंडक्टर (स्थिर वीज) |
वरील सारणीमध्ये विषय रबर सामग्रीची फक्त सामान्य वैशिष्ट्ये समाविष्ट आहेत. निळा चिन्ह सानुकूलित मॉडेल आहे.
विविध औद्योगिक क्षेत्रांमध्ये वायवीय घटक (व्हॅक्यूम सक्शन कप) च्या अर्जाची रूपरेषा
I. मुख्य ताकद
II. उद्योगाद्वारे अर्ज काढणे
A. औषध आणि वैद्यकीय उद्योग
A.1: मुख्य आवश्यकता:स्वच्छ आणि प्रदूषणमुक्त (FDA/GMP अनुरूप), सौम्य आणि नुकसान न करणारे आणि क्रॉस-दूषित प्रतिबंध
A.2 प्रमुख परिस्थिती:
1. फार्मास्युटिकल पॅकेजिंग: औषधाची बाटली / फार्मास्युटिकल प्लेट / इन्फ्युजन बॅग पिकअप (फूड ग्रेड सिलिकॉन सक्शन कप, कण शेडिंग नाही)
2. वैद्यकीय उपकरण असेंबली: शस्त्रक्रिया उपकरणे/वैद्यकीय कॅथेटर/प्रोस्थेसिस हाताळणीचे तुकडे (समायोज्य नकारात्मक दाब, विकृती संरक्षण)
3. जैविक प्रयोगशाळा: पेट्री डिश/सेन्ट्रीफ्यूज ट्यूब/अभिकर्मक कार्ड हस्तांतरण (रासायनिक प्रतिरोधक, निर्जंतुकीकरण सुसंगत)
B. इलेक्ट्रॉनिक्स आणि सेमीकंडक्टर उद्योग
B.1 मुख्य आवश्यकता:अँटी-स्टॅटिक (10⁶-10¹¹Ω), अचूक स्थिती (त्रुटी ≤0.01 मिमी), स्क्रॅच प्रतिरोध
B.2 प्रमुख परिस्थिती:
1. चिप/सेमीकंडक्टर: वेफर हाताळणी, चिप पॅकेजिंग (सच्छिद्र सिरॅमिक/अँटी-स्टॅटिक सिलिकॉन सक्शन कप, फुटणे टाळण्यासाठी एकसमान नकारात्मक दाब)
2. पीसीबी/घटक: लवचिक पीसीबी, सूक्ष्म घटक (0402 प्रतिरोधक) पृष्ठभागावर बसवलेले (सुरकुतणे/फाडणे टाळण्यासाठी पातळ सिलिकॉन/जेल/मायक्रो सक्शन कप)
3. डिस्प्ले: LCD/OLED पॅनेल, टच ग्लास ग्रॅब (उच्च पारदर्शक सामग्री, कोणतेही डाग आणि ओरखडे नाहीत)
C. ऑटोमोबाईल आणि ऑटो पार्ट्स उद्योग
C.1 मुख्य आवश्यकता:मोठे सक्शन (सिंगल सक्शन डिस्क ≥500N), मल्टी-स्पेसिफिकेशन अनुकूलन (मेटल/प्लास्टिक/ग्लास), नॉन-स्लिप
C.2 प्रमुख परिस्थिती:
4. बॉडी मॅन्युफॅक्चरिंग: स्टील प्लेट / डोअर फ्रेम हाताळणी वेल्डिंग (मोठ्या व्यासाचे रबर / मल्टी-सक्शन कप ॲरे, अँटी-स्लिप टेक्सचर)
5. ग्लास / इंटीरियर: विंडस्क्रीन इंस्टॉलेशन, लेदर सीट पृष्ठभाग हस्तांतरण (तापमान प्रतिरोधक सिलिकॉन / स्पंज सक्शन कप, विकृती संरक्षण)
6. भाग: इंजिन सिलेंडर बॉडी / गिअरबॉक्स हाऊसिंग ग्रॅब (व्हॅक्यूम + मेकॅनिकल लॉक, अँटी-फॉल)
D. अन्न आणि पॅकेजिंग उद्योग
D.1 मुख्य आवश्यकता:फूड ग्रेड मटेरियल (एफडीए प्रमाणित), स्वच्छ करणे सोपे, क्रश प्रतिरोधक
D.2 प्रमुख परिस्थिती:
1. अन्न हाताळणी: भाजलेले माल / ताजे मांस / फळांची वर्गवारी (कमी सक्शन स्पंज सक्शन कप, गंधहीन आणि धुण्यास सोपे)
2. पॅकेजिंग ऑटोमेशन: पॅकेजिंग बॅग उघडणे, निर्जंतुकीकरण कार्टन मोल्डिंग (स्टॅटिक एलिमिनेशन/ मल्टी-पॉइंट सक्शन, पातळ/हार्ड पॅकेजिंगसाठी योग्य)
E. लॉजिस्टिक आणि वेअरहाउसिंग उद्योग
E.1 मुख्य आवश्यकता:कार्यक्षम अनुकूलन (वस्तूंची अनेक वैशिष्ट्ये), स्थिर दाब, अँटी-फॉल
E.2 प्रमुख परिस्थिती:
1. कार्टन हाताळणी: ई-कॉमर्स कार्टन सॉर्टिंग (ॲडजस्टेबल सक्शन ॲरे, व्हॅक्यूम प्रेशर)
2. प्लेट/रोल: वुड बोर्ड/प्लास्टिक फिल्म रोल ट्रान्सफर (लांब पट्टी/कंडककृती सक्शन कप, ऑफसेट टाळण्यासाठी एकसमान शोषण)
F. नवीन ऊर्जा आणि विशेष उद्योग
F.1 नवीन ऊर्जा (लिथियम बॅटरी/पीव्ही):
1. लिथियम बॅटरी प्लेट (अँटी-स्टॅटिक पोरस सक्शन कप, अँटी-डस्ट), फोटोव्होल्टेइक ग्लास (मोठा सक्शन सिलिकॉन सक्शन कप, स्क्रॅच नाही)
F.2 छपाई आणि कागद
1. कागद/मुद्रित पदार्थ कॅप्चर (शोषक कागद साहित्य, फाटणे आणि शाई दूषित होण्यापासून रोखण्यासाठी थोडासा नकारात्मक दबाव)
III. कोर अनुकूलन तर्कशास्त्राचा सारांश
| वर्कपीसची वैशिष्ट्ये | पिपेट अनुकूलन कार्यक्रम | संबंधित उद्योग परिस्थिती |
| पातळ / नाजूक / अचूक | सिलिकॉन/सिरेमिक मटेरियल, मायक्रो निगेटिव्ह प्रेशर, मायक्रो सक्शन नोजल | इलेक्ट्रॉनिक सेमीकंडक्टर, फार्मास्युटिकल्स |
| जड वस्तू / मोठा आकार | रबर सामग्री, मोठ्या व्यासाचा सक्शन कप, मल्टी-सक्शन कप ॲरे | ऑटोमोबाईल्स, लॉजिस्टिक पॅनेल |
| आरोग्य/प्रदूषण प्रतिबंध | फूड/मेडिकल ग्रेड सिलिकॉन, साफ करणे सोपे आहे | औषध, अन्न |
| मऊ / अनियमित पृष्ठभाग | स्पंज सामग्री, विकृत सक्शन कप | कार इंटीरियर, अन्न |
| Antistatic आवश्यकता | Antistatic सिलिकॉन, आयन वारा सहाय्य | इलेक्ट्रॉनिक सेमी कंडक्टर |
