व्हॅक्यूम सक्शन हे चार मुख्य फायद्यांसह औद्योगिक ऑटोमेशनमध्ये "लवचिक ग्रासपिंग" साठी एक मुख्य उपाय आहे: गैर-हानीकारक आकलन, बहु-मटेरियल/अनियमित वर्कपीसशी जुळवून घेण्याची क्षमता, स्वच्छ आणि पर्यावरण संरक्षण आणि लवचिक ऑपरेशन. हे वर्कपीसच्या विविध उद्योग वैशिष्ट्यांशी जुळवून घेतले जाऊ शकते (पातळ/जाड, सुस्पष्टता/खडबडी, स्वच्छताविषयक/मानक).

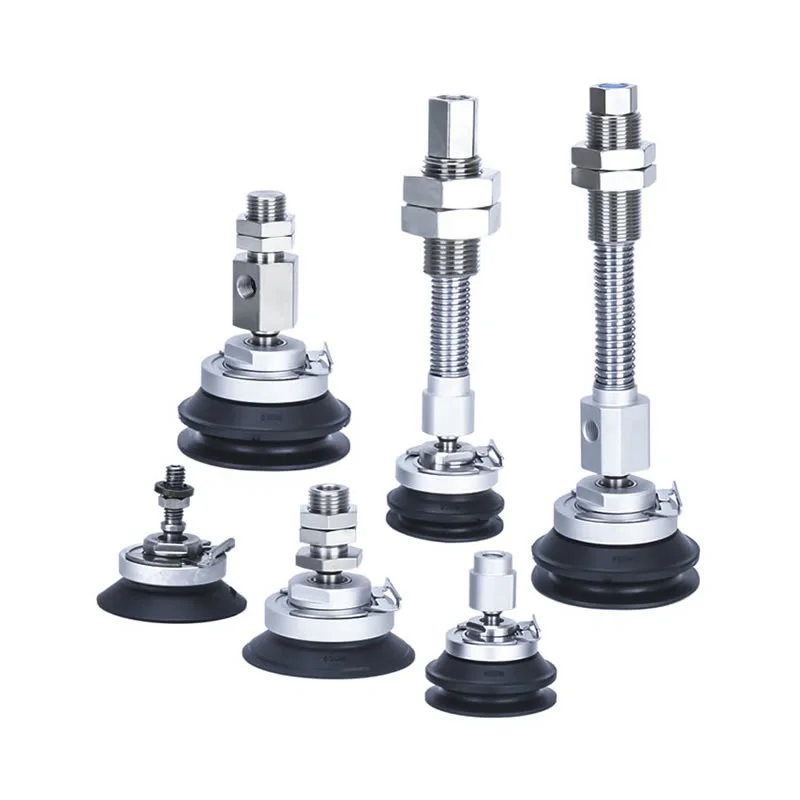

उच्च कडकपणा बॉल संयुक्त व्हॅक्यूम सक्शन कप ZP3E
उच्च कडकपणा बॉल जॉइंट व्हॅक्यूम सक्शन कप ZP3E चायना Commaelec कडून हेवी-लोड, मोठ्या-क्षेत्र हाताळणीसाठी सानुकूलित उपाय ऑफर करतात. खोबणीयुक्त सीलिंग पृष्ठभाग आणि बॉल संयुक्त डिझाइनसह, ते असमान किंवा सच्छिद्र सामग्रीवर स्थिर चिकटपणा सुनिश्चित करतात. ग्लास, मेटल शीट्स आणि पॅकेजिंगसाठी आदर्श, ते स्वयंचलित प्रणालींमध्ये चिन्हांकित नसलेले, विश्वसनीय कार्यप्रदर्शन प्रदान करतात.
क्लिक करा आणि निवड सुरू करा
》उत्पादन माहितीवर परत या

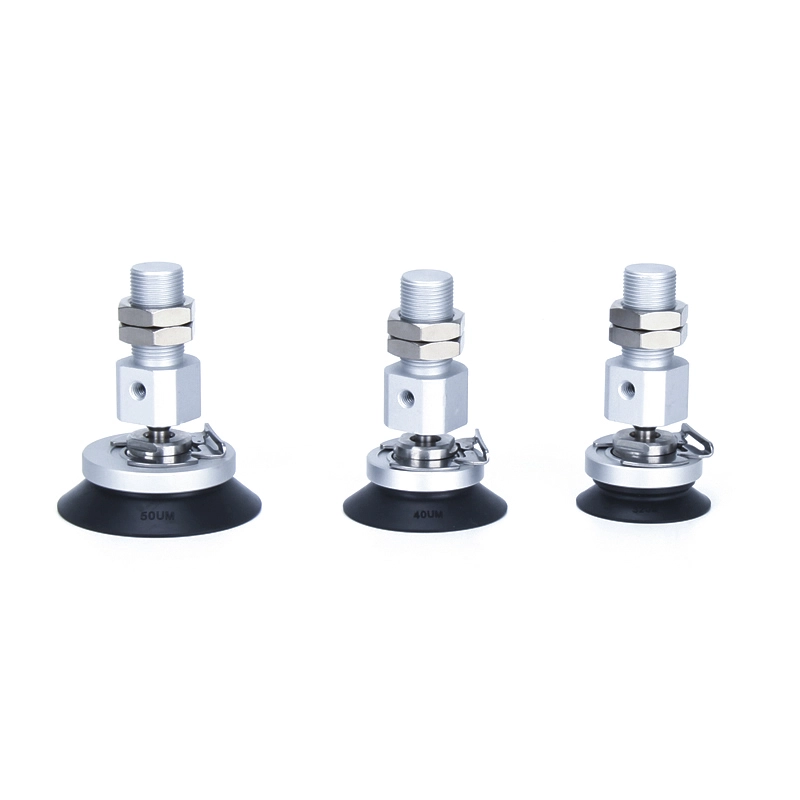

उच्च कडकपणा बॉल संयुक्त व्हॅक्यूम सक्शन कप ZP3E
ॲडॉप्टर उच्च कडकपणा बॉल संयुक्त प्रकार व्हॅक्यूम पॅडसह ZP3E-TF मालिका

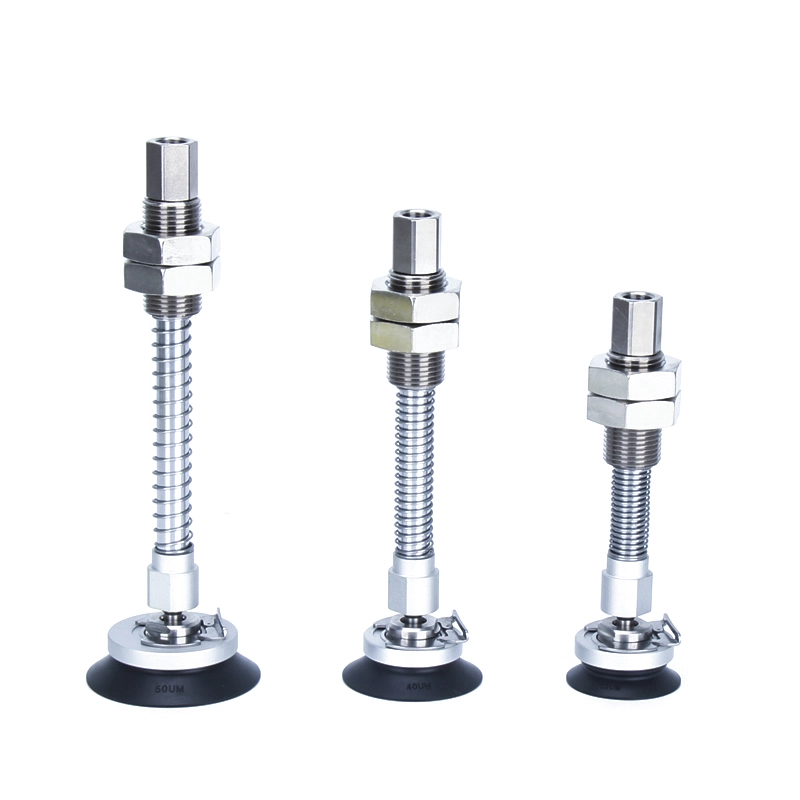

बफर उच्च कडकपणा बॉल संयुक्त प्रकार व्हॅक्यूम पॅडसह ZP3E-TF मालिका

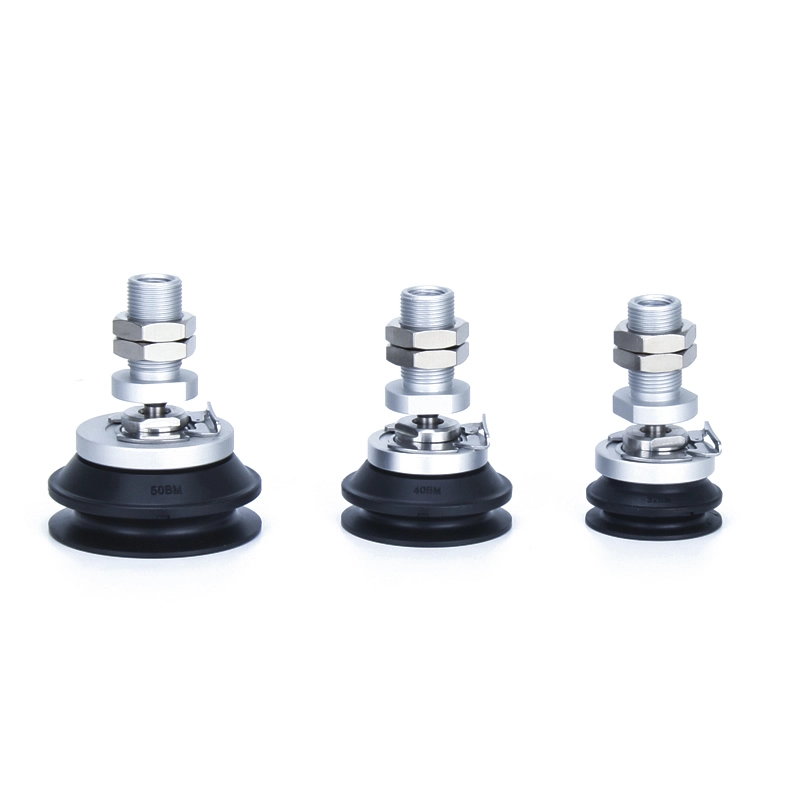

ZP3E-YF मालिका अडॅप्टर उच्च कडकपणा बॉल संयुक्त प्रकार व्हॅक्यूम पॅडसह

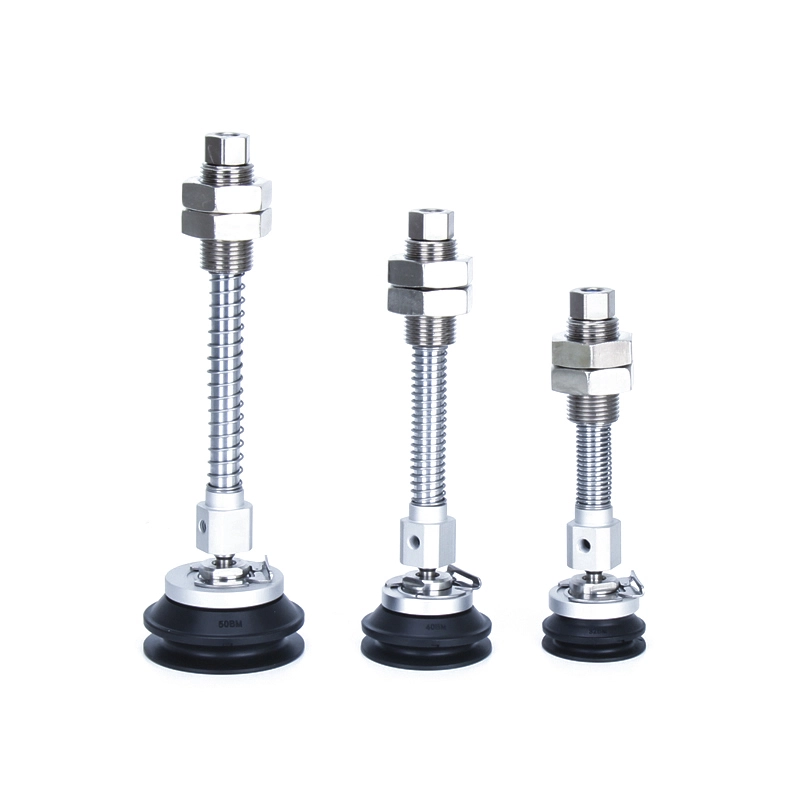

ZP3E-YF मालिका बफर उच्च कडकपणा बॉल संयुक्त प्रकार व्हॅक्यूम पॅडसह
वर्णन
ऑर्डर कशी करायची
तपशील / साहित्य
अर्ज
संसाधन
हाय रिजिडिटी बॉल जॉइंट व्हॅक्यूम सक्शन कप्स ZP3E हा औद्योगिक-श्रेणीचा व्हॅक्यूम सक्शन कप आहे जो विशेषत: स्वयंचलित प्रणालींमध्ये जड, मोठ्या किंवा अनियमितपणे पृष्ठभागावर असलेल्या वर्कपीस हाताळण्यासाठी डिझाइन केलेला आहे.
त्याची उच्च-कडक रचना काच, धातूची पत्रे आणि पुठ्ठा यांसारख्या जड सामग्रीवर स्थिर पकड सुनिश्चित करते.
बॉल-जॉइंट डिझाइन बहु-कोन समायोजनास अनुमती देते, ज्यामुळे कप आपोआप झुकलेल्या किंवा अनियमित पृष्ठभागांशी जुळवून घेतो.
खोबणीयुक्त सीलिंग पृष्ठभाग व्हॅक्यूम धारणा क्षमता वाढवते, छिद्रयुक्त सामग्री हाताळताना देखील प्रभावी सक्शन सुनिश्चित करते.
रोबोटिक ऑटोमेशन, पॅकेजिंग, ऑटोमोटिव्ह मॅन्युफॅक्चरिंग आणि ग्लास प्रोसेसिंग यासारख्या क्षेत्रात या उत्पादन मालिकेचा मोठ्या प्रमाणावर वापर केला जातो; ग्रिपिंग फोर्स, स्थिरता आणि लवचिकता यासाठी अत्यंत उच्च मागणी असलेल्या ऍप्लिकेशन्ससाठी हे विशेषतः योग्य आहे.
प्रमुख वैशिष्ट्ये
**उच्च कडकपणा आणि स्थिरता**
विशेषत: हेवी-ड्युटी आणि मोठ्या-सरफेस वर्कपीससाठी डिझाइन केलेले-जसे की काच, धातूची पत्रके आणि पुठ्ठा-ही मालिका 32 मिमी ते 125 मिमी व्यासाची श्रेणी देते, ज्यामध्ये सिंगल-लेयर आणि डबल-लेयर स्ट्रक्चर्स दोन्ही पर्याय आहेत. पृष्ठभागावर एक खोबणीयुक्त पोत आहे जे प्रभावीपणे व्हॅक्यूम धारणा वाढवते आणि सच्छिद्र सामग्री हाताळतानाही पकड स्थिरता सुनिश्चित करते.
**बॉल-जॉइंट कार्यक्षमता**
एकात्मिक बॉल-जॉइंट रचना समाविष्ट करून, युनिट लवचिक, बहु-कोन समायोजनास अनुमती देते. हे आपोआप तिरपे किंवा असमान वर्कपीस पृष्ठभागांसाठी भरपाई देते, डायनॅमिक हाताळणी ऑपरेशन्समध्ये सातत्यपूर्ण सीलिंग कार्यप्रदर्शन आणि विश्वसनीय सक्शन फोर्स सुनिश्चित करते.
**पर्यायी बफरिंग यंत्रणा**
जेव्हा सक्शन कप वर्कपीसशी संपर्क साधतो तेव्हा निर्माण होणारी प्रभाव शक्ती शोषून घेण्यासाठी पर्यायी बफरिंग यंत्रणा जोडली जाऊ शकते. हे सक्शन कप बॉडी आणि अचूक वर्कपीसच्या पृष्ठभागाचे नुकसान होण्यापासून प्रभावीपणे संरक्षण करते. उच्च-फ्रिक्वेंसी सायकलिंग वातावरणात, हे वैशिष्ट्य उपकरणांचे सेवा आयुष्य वाढविण्यात आणि एकूण टिकाऊपणा वाढविण्यात मदत करते.
**मटेरियल पर्याय**
उच्च कडकपणा बॉल जॉइंट व्हॅक्यूम सक्शन कप ZP3E उच्च-गुणवत्तेचे रबर आणि सिलिकॉन सामग्री वापरून तयार केले जातात, उत्कृष्ट सीलिंग क्षमता आणि पोशाख प्रतिरोधकता देतात. अँटी-स्टॅटिक साहित्य पर्याय म्हणून उपलब्ध आहे, जे युनिट इलेक्ट्रॉनिक्स उत्पादन आणि क्लीनरूम वातावरणात वापरण्यासाठी योग्य बनवते. याव्यतिरिक्त, लिथियम-आयन बॅटरी उत्पादन आणि कठोर औद्योगिक सेटिंग्जच्या विशिष्ट अनुप्रयोग आवश्यकता पूर्ण करण्यासाठी ते स्टेनलेस स्टील फिटिंगसह जोडले जाऊ शकते.
**विलग करण्यायोग्य डिझाइन**
मॉड्यूलर रचना असलेले, उच्च कडकपणा बॉल जॉइंट व्हॅक्यूम सक्शन कप ZP3E सोपे नियमित देखभाल आणि घटक बदलण्याची सुविधा देते. हे प्रभावीपणे डाउनटाइम कमी करते आणि दीर्घकालीन परिचालन खर्च कमी करते. शिवाय, त्याचे लवचिक कॉन्फिगरेशन पर्याय त्यास विविध प्रकारच्या स्वयंचलित प्रणालींमध्ये अखंडपणे समाकलित करण्याची परवानगी देतात.

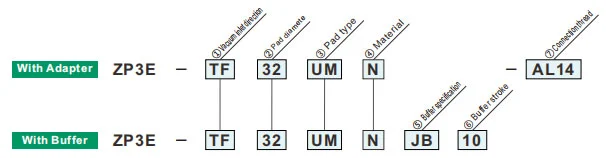

ऑर्डर कशी करायची
| ①व्हॅक्यूम इनलेट दिशा | |
| TF | उभ्या |
| YF | बाजूकडील |
| ②पॅड व्यास(मिमी) | |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ⑤बफर स्पेसिफिकेशन | |
| जेबी | फिरवत (पितळ, बुशिंगसह) |
| जेएफ | फिरवत (स्टील, बुशिंगसह) |
| ③पॅड प्रकार | |
| उम | खोबणीसह सपाट प्रकार |
| बी.एम | बेलोज रिब्स आणि खोबणीसह टाइप करा |
| ④ साहित्य | |
| N | NBR |
| S | सिलिकॉन रबर |
| U | युरेथेन रबर |
| F | FKM |
| जीएन | प्रवाहकीय NBR |
| जीएस | प्रवाहकीय सिलिकॉन रबर |
हिरवे चिन्ह सानुकूलित मॉडेल आहे.
| ⑥बफर स्ट्रोक | |
| 10 | 10 मिमी |
| 25 | 25 मिमी |
| 30 | 30 मिमी |
| 50 | 50 मिमी |
| 75 | 75 मिमी |
| 100 | 100 मिमी |
| ⑦व्हॅक्यूम इनलेट | ZP3E-T /उभ्या | ZP3E-Y /पार्श्व | ||||
| ø32~ø50 | ø63~ø125 | ø32~ø50 | ø63~ø125 | |||
| पुरुष धागा | AL6 | M6 x1 | ● | — | — | — |
| AL12 | M12 x1.25 | — | ● | — | — | |
| AL14 | M14 x1 | ● | — | ● | — | |
| AL16 | M16 x1.5 | — | ● | — | ● | |
| स्त्री | B8 | M8 x1.25 | ● | — | ● | — |
| B12 | M12 x1.75 | — | ● | — | ● | |
स्प्रिंग रिऍक्टिव्ह फोर्स
| पॅड व्यास (मिमी) |
टॉर्क घट्ट करणे ±5% [N·m] | बफर स्ट्रोक (मिमी) | स्प्रिंग रिऍक्टिव्ह फोर्स [N] | ||
| पितळ, बुशिंगसह (जेबी) | स्टील, बुशिंगसह (JF) | 0 स्ट्रोकवर | पूर्ण स्ट्रोकवर | ||
| ø32~ø50 | 30 | 50 | 10 | 5 | 6.5 |
| 25 | 6.9 | 11.8 | |||
| 30 | 5 | 8.5 | |||
| ५०,७५ | 6.9 | 11.8 | |||
| ø63~ø125 | 45 | 75 | 10 | 10 | 11.5 |
| 25 | 15 | ||||
| 30 | 13.5 | ||||
| 50,75,100 | 15 | ||||
पॅड साहित्य आणि वैशिष्ट्ये
⚪:थोडा किंवा कोणताही प्रभाव नाही △:स्थितींवर अवलंबून वापरला जाऊ शकतो X:योग्य नाही
|
साहित्य
वैशिष्ट्ये
|
प्रतीक | ड्युरोमीटर HS (±5°) |
रंग च्या रबर |
कार्यरत आहे तापमान श्रेणी (°C) |
तेल प्रतिकार गॅसोलीन |
तेल प्रतिकार बेंझोल |
बेस प्रतिकार |
आम्ल प्रतिकार |
हवामानक्षमता | ओझोन प्रतिकार |
ओरखडा प्रतिकार |
जलरोधक | दिवाळखोर प्रतिकार (बेंझिन, टोल्युइन) |
अर्ज |
| NBR | N | 50 | काळा | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | सामान्य कामाचे हस्तांतरण, नालीदार बोर्ड, लिबास प्लेट, लोखंडी प्लेट आणि इतर |
| सिलिकॉन रबर | S | 45 ~ 50 | पांढरा | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | सेमीकंडक्टर, डाय-कास्टिंगमधून काढून टाकणे, पातळ काम, फूड प्रोसेसर |
| युरेथेन रबर | U | 50 ~ 60 | तपकिरी | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | पन्हळी बोर्ड, लोखंडी प्लेट, लिबास प्लेट |
| FKM | F | 60 | काळा | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | रासायनिक काम |
| प्रवाहकीय NBR | जीएन | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | सेमीकंडक्टरचे सामान्य कार्य (स्थिर विद्युत प्रतिरोध) | |
| प्रवाहकीय सिलिकॉन रुबे | जीएस | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | सेमीकंडक्टर (स्थिर वीज) |
वरील सारणीमध्ये विषय रबर सामग्रीची फक्त सामान्य वैशिष्ट्ये समाविष्ट आहेत. निळा चिन्ह सानुकूलित मॉडेल आहे.
विविध औद्योगिक क्षेत्रांमध्ये वायवीय घटक (व्हॅक्यूम सक्शन कप) च्या अर्जाची रूपरेषा
I. मुख्य ताकद
II. उद्योगाद्वारे अर्ज काढणे
A. औषध आणि वैद्यकीय उद्योग
A.1: मुख्य आवश्यकता:स्वच्छ आणि प्रदूषणमुक्त (FDA/GMP अनुरूप), सौम्य आणि नुकसान न करणारे आणि क्रॉस-दूषित प्रतिबंध
A.2 प्रमुख परिस्थिती:
1. फार्मास्युटिकल पॅकेजिंग: औषधाची बाटली / फार्मास्युटिकल प्लेट / इन्फ्युजन बॅग पिकअप (फूड ग्रेड सिलिकॉन सक्शन कप, कण शेडिंग नाही)
2. वैद्यकीय उपकरण असेंबली: शस्त्रक्रिया उपकरणे/वैद्यकीय कॅथेटर/प्रोस्थेसिस हाताळणीचे तुकडे (समायोज्य नकारात्मक दाब, विकृती संरक्षण)
3. जैविक प्रयोगशाळा: पेट्री डिश/सेन्ट्रीफ्यूज ट्यूब/अभिकर्मक कार्ड हस्तांतरण (रासायनिक प्रतिरोधक, निर्जंतुकीकरण सुसंगत)
B. इलेक्ट्रॉनिक्स आणि सेमीकंडक्टर उद्योग
B.1 मुख्य आवश्यकता:अँटी-स्टॅटिक (10⁶-10¹¹Ω), अचूक स्थिती (त्रुटी ≤0.01 मिमी), स्क्रॅच प्रतिरोध
B.2 प्रमुख परिस्थिती:
1. चिप/सेमीकंडक्टर: वेफर हाताळणी, चिप पॅकेजिंग (सच्छिद्र सिरॅमिक/अँटी-स्टॅटिक सिलिकॉन सक्शन कप, फुटणे टाळण्यासाठी एकसमान नकारात्मक दाब)
2. पीसीबी/घटक: लवचिक पीसीबी, सूक्ष्म घटक (0402 प्रतिरोधक) पृष्ठभागावर बसवलेले (सुरकुतणे/फाडणे टाळण्यासाठी पातळ सिलिकॉन/जेल/मायक्रो सक्शन कप)
3. डिस्प्ले: LCD/OLED पॅनेल, टच ग्लास ग्रॅब (उच्च पारदर्शक सामग्री, कोणतेही डाग आणि ओरखडे नाहीत)
C. ऑटोमोबाईल आणि ऑटो पार्ट्स उद्योग
C.1 मुख्य आवश्यकता:मोठे सक्शन (सिंगल सक्शन डिस्क ≥500N), मल्टी-स्पेसिफिकेशन अनुकूलन (मेटल/प्लास्टिक/ग्लास), नॉन-स्लिप
C.2 प्रमुख परिस्थिती:
4. बॉडी मॅन्युफॅक्चरिंग: स्टील प्लेट / डोअर फ्रेम हाताळणी वेल्डिंग (मोठ्या व्यासाचे रबर / मल्टी-सक्शन कप ॲरे, अँटी-स्लिप टेक्सचर)
5. ग्लास / इंटीरियर: विंडस्क्रीन इंस्टॉलेशन, लेदर सीट पृष्ठभाग हस्तांतरण (तापमान प्रतिरोधक सिलिकॉन / स्पंज सक्शन कप, विकृती संरक्षण)
6. भाग: इंजिन सिलेंडर बॉडी / गिअरबॉक्स हाऊसिंग ग्रॅब (व्हॅक्यूम + मेकॅनिकल लॉक, अँटी-फॉल)
D. अन्न आणि पॅकेजिंग उद्योग
D.1 मुख्य आवश्यकता:फूड ग्रेड मटेरियल (एफडीए प्रमाणित), स्वच्छ करणे सोपे, क्रश प्रतिरोधक
D.2 प्रमुख परिस्थिती:
1. अन्न हाताळणी: भाजलेले माल / ताजे मांस / फळांची वर्गवारी (कमी सक्शन स्पंज सक्शन कप, गंधहीन आणि धुण्यास सोपे)
2. पॅकेजिंग ऑटोमेशन: पॅकेजिंग बॅग उघडणे, निर्जंतुकीकरण कार्टन मोल्डिंग (स्टॅटिक एलिमिनेशन/ मल्टी-पॉइंट सक्शन, पातळ/हार्ड पॅकेजिंगसाठी योग्य)
E. लॉजिस्टिक आणि वेअरहाउसिंग उद्योग
E.1 मुख्य आवश्यकता:कार्यक्षम अनुकूलन (वस्तूंची अनेक वैशिष्ट्ये), स्थिर दाब, अँटी-फॉल
E.2 प्रमुख परिस्थिती:
1. कार्टन हाताळणी: ई-कॉमर्स कार्टन सॉर्टिंग (ॲडजस्टेबल सक्शन ॲरे, व्हॅक्यूम प्रेशर)
2. प्लेट/रोल: वुड बोर्ड/प्लास्टिक फिल्म रोल ट्रान्सफर (लांब पट्टी/कंडककृती सक्शन कप, ऑफसेट टाळण्यासाठी एकसमान शोषण)
F. नवीन ऊर्जा आणि विशेष उद्योग
F.1 नवीन ऊर्जा (लिथियम बॅटरी/पीव्ही):
1. लिथियम बॅटरी प्लेट (अँटी-स्टॅटिक पोरस सक्शन कप, अँटी-डस्ट), फोटोव्होल्टेइक ग्लास (मोठा सक्शन सिलिकॉन सक्शन कप, स्क्रॅच नाही)
F.2 छपाई आणि कागद
1. कागद/मुद्रित पदार्थ कॅप्चर (शोषक कागद साहित्य, फाटणे आणि शाई दूषित होण्यापासून रोखण्यासाठी थोडासा नकारात्मक दबाव)
III. कोर अनुकूलन तर्कशास्त्राचा सारांश
| वर्कपीसची वैशिष्ट्ये | पिपेट अनुकूलन कार्यक्रम | संबंधित उद्योग परिस्थिती |
| पातळ / नाजूक / अचूक | सिलिकॉन/सिरेमिक मटेरियल, मायक्रो निगेटिव्ह प्रेशर, मायक्रो सक्शन नोजल | इलेक्ट्रॉनिक सेमीकंडक्टर, फार्मास्युटिकल्स |
| जड वस्तू / मोठा आकार | रबर सामग्री, मोठ्या व्यासाचा सक्शन कप, मल्टी-सक्शन कप ॲरे | ऑटोमोबाईल्स, लॉजिस्टिक पॅनेल |
| आरोग्य/प्रदूषण प्रतिबंध | फूड/मेडिकल ग्रेड सिलिकॉन, साफ करणे सोपे आहे | औषध, अन्न |
| मऊ / अनियमित पृष्ठभाग | स्पंज सामग्री, विकृत सक्शन कप | कार इंटीरियर, अन्न |
| Antistatic आवश्यकता | Antistatic सिलिकॉन, आयन वारा सहाय्य | इलेक्ट्रॉनिक सेमी कंडक्टर |
