व्हॅक्यूम सक्शन हे चार मुख्य फायद्यांसह औद्योगिक ऑटोमेशनमध्ये "लवचिक ग्रासपिंग" साठी एक मुख्य उपाय आहे: गैर-हानीकारक आकलन, बहु-मटेरियल/अनियमित वर्कपीसशी जुळवून घेण्याची क्षमता, स्वच्छ आणि पर्यावरण संरक्षण आणि लवचिक ऑपरेशन. हे वर्कपीसच्या विविध उद्योग वैशिष्ट्यांशी जुळवून घेतले जाऊ शकते (पातळ/जाड, सुस्पष्टता/खडबडी, स्वच्छताविषयक/मानक).
उच्च कडकपणा व्हॅक्यूम सक्शन कप ZP3E
उच्च कडकपणाचे व्हॅक्यूम सक्शन कप ZP3E मोठ्या किंवा सच्छिद्र वर्कपीसच्या हेवी-लोड हाताळण्यासाठी डिझाइन केलेले आहेत. खोबणीयुक्त सीलिंग पृष्ठभाग आणि एकॉर्डियन संरचना वैशिष्ट्यीकृत, ते असमान पृष्ठभागांवर मजबूत चिकटपणा सुनिश्चित करतात. ग्लास, मेटल शीट आणि पॅकेजिंगसाठी आदर्श, ते स्थिर पकड, नॉन-मार्किंग हाताळणी आणि उच्च-प्रवाह ऑटोमेशन सिस्टममध्ये विश्वसनीय कार्यप्रदर्शन प्रदान करतात. इलेक्ट्रॉनिक्स मॅन्युफॅक्चरिंग, ऑटोमोटिव्ह असेंब्ली आणि लॉजिस्टिक्स सॉर्टिंग यासह सर्व उद्योगांमध्ये उत्पादन लाइनमध्ये देखील याचा मोठ्या प्रमाणावर वापर केला जातो.
क्लिक करा आणि निवड सुरू करा
》उत्पादन माहितीवर परत या

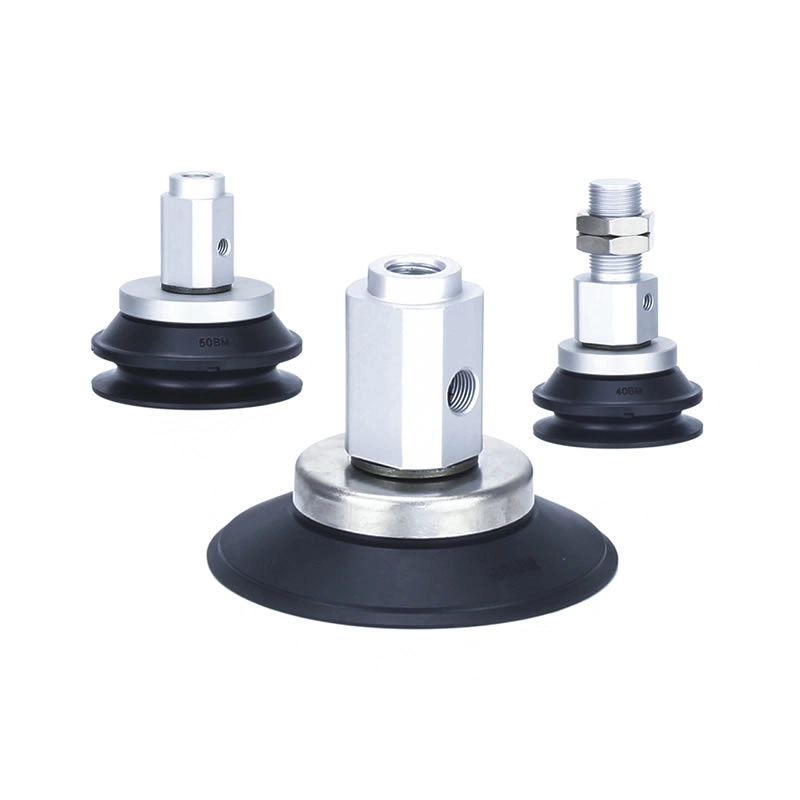

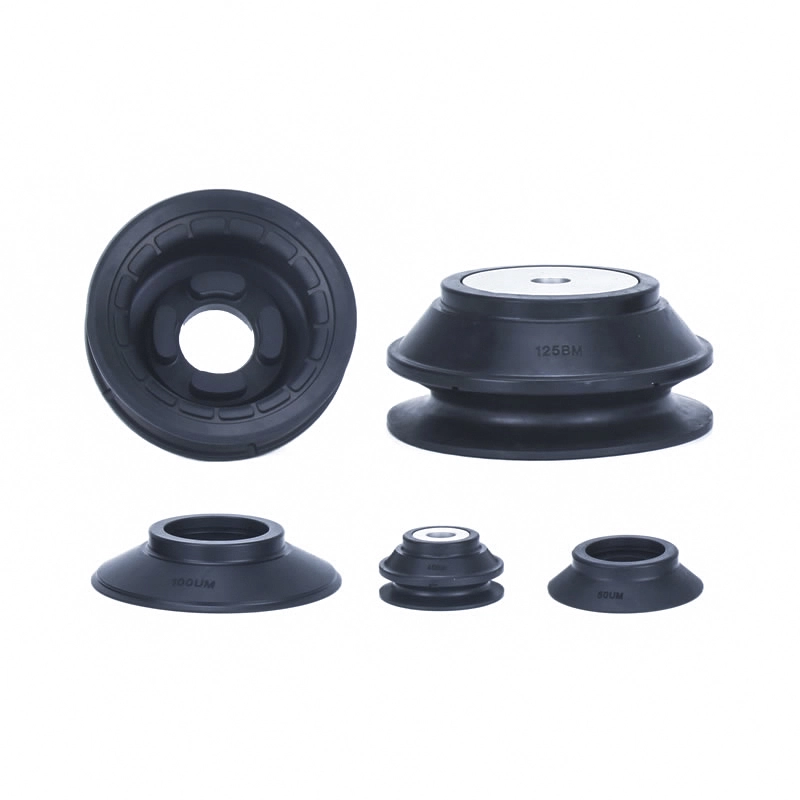

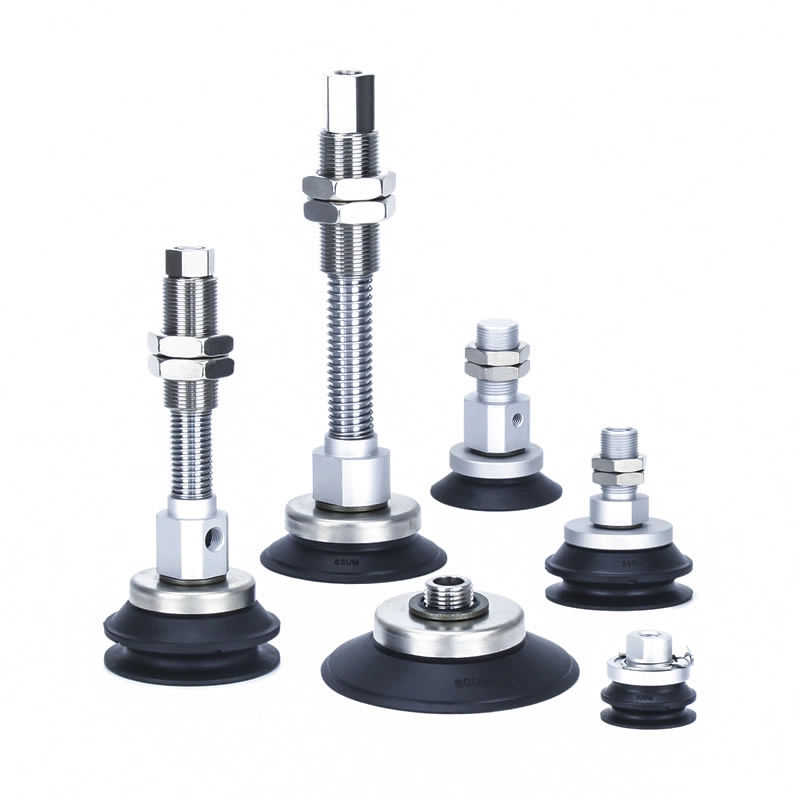

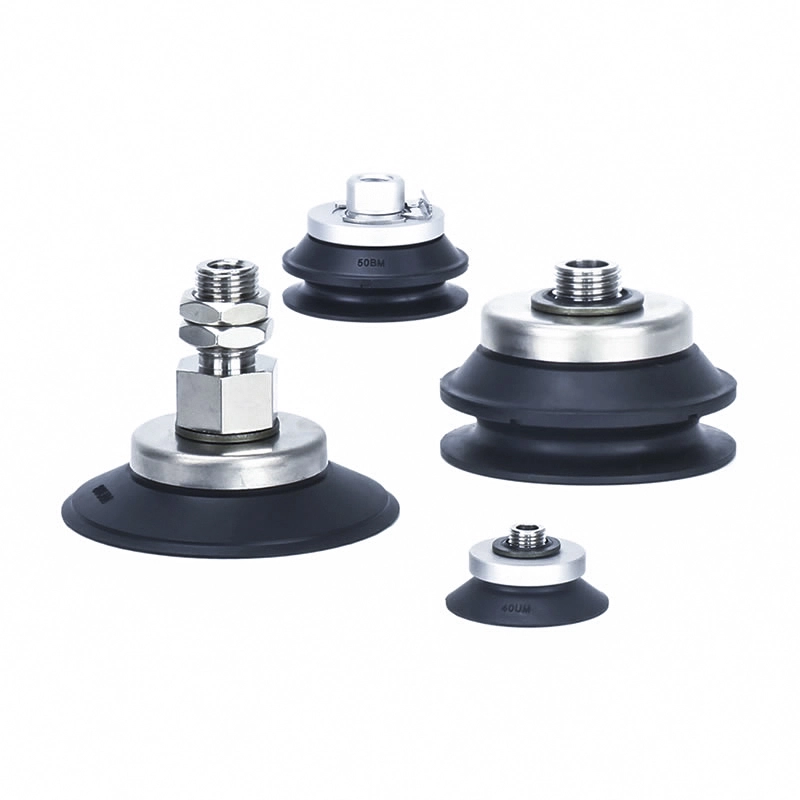

उच्च कडकपणा व्हॅक्यूम सक्शन कप ZP3E
ZP3E मालिका उच्च कडकपणा व्हॅक्यूम पॅड युनिट
ॲडॉप्टर उच्च कडकपणा व्हॅक्यूम पॅडसह ZP3E-T मालिका

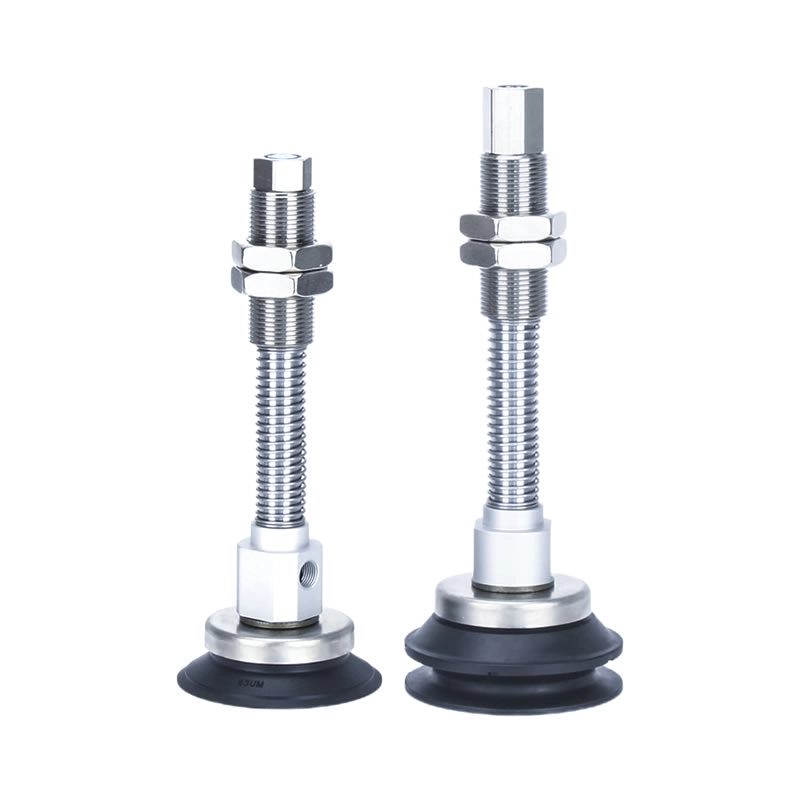

बफर उच्च कडकपणा व्हॅक्यूम पॅडसह ZP3E-T मालिका
ॲडॉप्टर उच्च कडकपणा व्हॅक्यूम पॅडसह ZP3E-Y मालिका
बफर उच्च कडकपणा व्हॅक्यूम पॅडसह ZP3E-Y मालिका
वर्णन
ऑर्डर कशी करायची
तपशील / साहित्य
अर्ज
संसाधन
उच्च कडकपणाचे व्हॅक्यूम सक्शन कप ZP3E हे औद्योगिक दर्जाचे व्हॅक्यूम कप आहेत जे हेवी-लोड, मोठ्या-क्षेत्राच्या वर्कपीस हाताळण्यासाठी डिझाइन केलेले आहेत. ते असमान किंवा किंचित पारगम्य पृष्ठभागावर देखील मजबूत चिकटपणा, उच्च हवाबंदपणा आणि स्थिर पकड आवश्यक असलेल्या अनुप्रयोगांसाठी आदर्श आहेत.
प्रमुख वैशिष्ट्ये
हेवी-ड्यूटी हाताळण्याची क्षमता
उच्च कडकपणा व्हॅक्यूम सक्शन कप ZP3E विशेषतः मोठ्या आणि जड वर्कपीससाठी डिझाइन केलेले आहे, जसे की पुठ्ठा, काचेचे पॅनेल आणि धातूच्या शीट
व्यास श्रेणी:32 मिमी ते 125 मिमी
सिंगल-लेयर आणि डबल-लेयर कॉन्फिगरेशनमध्ये उपलब्ध
वर्धित सीलिंग कार्यप्रदर्शन
ग्रूव्ह केलेले सक्शन पृष्ठभाग पकड स्थिरता सुधारते आणि व्हॅक्यूम राखते
एकॉर्डियन-आकाराची सीलिंग रचना कलते किंवा असमान पृष्ठभागांशी जुळवून घेते
वक्र किंवा अनियमित वर्कपीससाठी देखील विश्वसनीय आसंजन सुनिश्चित करते
सच्छिद्र सामग्रीसाठी अनुकूलित
पुठ्ठा, पेपरबोर्ड आणि इतर पारगम्य सामग्रीसाठी योग्य
उच्च-प्रवाह व्हॅक्यूम सिस्टमसह प्रभावीपणे कार्य करते
थोडासा हवा गळती असूनही सातत्यपूर्ण सक्शन राखते
लवचिक स्थापना
विविध ऑटोमेशन सेटअपसाठी एकाधिक माउंटिंग पर्याय
रोबोटिक शस्त्रे आणि स्वयंचलित उत्पादन लाइनशी सुसंगत
अर्ज
औद्योगिक ऑटोमेशन उपकरणे
पेपर बॉक्स फॉर्मिंग मशीन:वाहतूक आणि स्थिती कार्डबोर्ड पत्रके
पॅकेजिंग सिस्टम:जड कार्टन आणि साहित्य स्टॅक करा आणि हलवा
रोबोटिक ऑटोमेशन:असेंबली लाईन्समध्ये स्थिर पकड आणि जलद प्रकाशन
वर्कपीस हाताळणी
काच प्रक्रिया:गुळगुळीत, जड काचेच्या पॅनल्सची नॉन-मार्किंग हाताळणी
धातू आणि प्लास्टिक शीट्स:स्टील प्लेट्स, ॲल्युमिनियम शीट आणि जाड प्लास्टिक बोर्ड
लॉजिस्टिक्स आणि वेअरहाउसिंग:जड उत्पादनांचे स्वयंचलित स्टॅकिंग
कामगिरी फायदे
उच्च-कठोरता संरचना हेवी-लोड हाताळणी दरम्यान स्थिरता सुनिश्चित करते.
नॉन-मार्किंग डिझाइन संवेदनशील पृष्ठभागांचे संरक्षण करते—जसे की काचेचे—नुकसान होण्यापासून.
मजबूत व्हॅक्यूम धारणा क्षमता मागणी असलेल्या वातावरणात विश्वसनीय ऑपरेशन सुनिश्चित करते.
उच्च कडकपणा व्हॅक्यूम सक्शन कप ZP3E इलेक्ट्रॉनिक्स, ऑटोमोटिव्ह, लॉजिस्टिक्स आणि उत्पादन उद्योगांमध्ये वापरण्यासाठी योग्य आहे.
चायना-मेड ZP3E व्हॅक्यूम कप का निवडा
विश्वासार्ह कामगिरीसह किफायतशीर उत्पादन
उच्च-गुणवत्तेचे सिलिकॉन आणि प्रगत व्हॅक्यूम सीलिंग वापरून परिपक्व तंत्रज्ञान
विविध औद्योगिक गरजा पूर्ण करण्यासाठी विस्तृत उत्पादन श्रेणी
जलद आणि सातत्यपूर्ण वितरण सुनिश्चित करणारी स्थिर पुरवठा साखळी

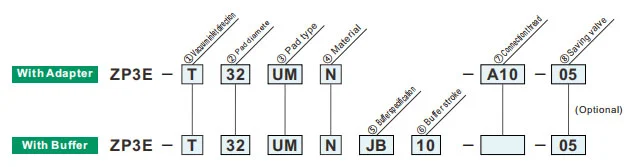

ऑर्डर कशी करायची
| ②पॅड व्यास(मिमी) | |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ③पॅड प्रकार | |
| उम | खोबणीसह सपाट प्रकार |
| बी.एम | बेलोज रिब्स आणि खोबणीसह टाइप करा |
| ④ साहित्य | |
| N | NBR |
| S | सिलिकॉन रबर |
| U | युरेथेन रबर |
| F | FKM |
| जीएन | प्रवाहकीय NBR |
| जीएस | प्रवाहकीय सिलिकॉन रबर |
हिरवे चिन्ह सानुकूलित मॉडेल आहे.
| ⑧प्लेट | |
| शून्य | प्लेटशिवाय |
| P | प्लेट सह |
|
मॉडेल
②पॅड व्यास (मिमी)
|
खोबणीसह सपाट प्रकार (UM) | बरगड्या आणि खोबणीसह बेलो टाइप करा (BM) | ||||||||||||
| 32 | 40 | 50 | 63 | 80 | 100 | 125 | 32 | 40 | 50 | 63 | 80 | 100 | 125 | |
| ZP3EA-P1 | ● | ● | — | — | — | — | — | ● | ● | — | — | — | — | — |
| ZP3EA-P2 | — | — | ● | — | — | — | — | — | — | ● | — | — | — | — |
| ZP3EA-P3 | — | — | — | ● | ● | — | — | — | — | — | ● | — | — | — |
| ZP3EA-P4 | — | — | — | — | — | ● | — | — | — | — | — | ● | — | — |
| ZP3EA-P5 | — | — | — | — | — | — | ● | — | — | — | — | — | ● | — |
| ZP3EA-P6 | — | — | — | — | — | — | — | — | — | — | — | — | — | ● |
| ①व्हॅक्यूम इनलेट दिशा | |
| T | उभ्या |
| Y | बाजूकडील |
| ②पॅड व्यास(मिमी) | |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ③पॅड प्रकार | |
| उम | खोबणीसह सपाट प्रकार |
| बी.एम | बेलोज रिब्स आणि खोबणीसह टाइप करा |
| ④ साहित्य | |
| N | NBR |
| S | सिलिकॉन रबर |
| U | युरेथेन रबर |
| F | FKM |
| जीएन | प्रवाहकीय NBR |
| जीएस | प्रवाहकीय सिलिकॉन रबर |
हिरवे चिन्ह सानुकूलित मॉडेल आहे.
| ⑦व्हॅक्यूम इनलेट | ZP3E-T /उभ्या | ZP3E-Y /पार्श्व | ||||
| ø32~ø50 | ø63~ø125 | ø32~ø50 | ø63~ø125 | |||
| पुरुष धागा | A10 | M10 x1 | ● | — | — | — |
| AG1 | G1/8 | ● | — | — | — | |
| A16 | M16 x1.5 | — | ● | — | — | |
| AL14 | M14 x1 | ● | — | ● | — | |
| AL16 | M16 x1.5 | — | ● | — | ● | |
| स्त्री धागा | B8 | M8 x1.25 | ● | — | ● | — |
| B10 | M10 x1.5 | ● | — | — | — | |
| B12 | M12 x1.75 | — | ● | — | ● | |
| B18 | M18 x1.5 | — | ● | — | — | |
| ⑤बफर स्पेसिफिकेशन | |
| जेबी | फिरवत (पितळ, बुशिंगसह) |
| जेएफ | फिरवत (स्टील, बुशिंगसह) |
| KB | न फिरणारा (पितळ, बुशिंगसह) |
| ⑦व्हॅक्यूम इनलेट | A14 | शून्य | A18 | शून्य | |
| M14x1 | M18x1.5 | M18x1.5 | M22x1.5 | ||
| ⑥बफर स्ट्रोक | ø32~ø50 | ø32~ø50 | ø63~ø80 | ø63~ø125 | |
| 10 | 10 मिमी | ● | ● | ● | ● |
| 20 | 20 मिमी | ● | — | — | — |
| 25 | 25 मिमी | — | ● | ● | ● |
| 30 | 30 मिमी | ● | ● | ● | ● |
| 50 | 50 मिमी | — | ● | ● | ● |
| 75 | 75 मिमी | — | ● | ● | ● |
| 100 | 100 मिमी | — | — | — | ● |
| ⑧बचत झडप निश्चित छिद्र | |||
| आकार (मिमी) |
पॅड व्यास | ||
| ø32~ø50 | ø63~ø125 | ||
| 05 | ø0.5 | ● | — |
| 07 | ø0.7 | ● | — |
| 10 | ø1.0 | ● | — |
| 01 | संदर्भ SVKS |
— | ● |
| 02 | — | ● | |
| 03 | — | ● | |
| 04 | — | ● | |
| 05 | — | ● | |
| 06 | — | ● | |
| 07 | — | ● | |
| 08 | — | ● | |
स्प्रिंग रिऍक्टिव्ह फोर्स
| कनेक्शन धागा | घट्ट करणे टॉर्क±5% [N·m] | बफर स्ट्रोक (मिमी) | स्प्रिंग रिऍक्टिव फोर्स[N] | ||
| पितळ, बुशिंगसह (JB/KB) | स्टील, बुशिंगसह (JF) | 0 स्ट्रोकवर | पूर्ण स्ट्रोकवर | ||
| M14x1 | 6.5 | — | 10 | 3 | 4.5 |
| 20 | 5 | ||||
| 30 | 5.2 | ||||
| M18x1.5 | 30 | 50 | 10 | 5 | 6.5 |
| 25 | 6.9 | 11.8 | |||
| 30 | 5 | 8.5 | |||
| ५०,७५ | 6.9 | 11.8 | |||
| M22x1.5 | 45 | 75 | 10 | 10 | 11.5 |
| 25 | 15 | ||||
| 30 | 13.5 | ||||
| 50,75,100 | 15 | ||||
पॅड साहित्य आणि वैशिष्ट्ये
⚪:थोडा किंवा कोणताही प्रभाव नाही △:स्थितींवर अवलंबून वापरला जाऊ शकतो X:योग्य नाही
|
साहित्य
वैशिष्ट्ये
|
प्रतीक | ड्युरोमीटर HS (±5°) |
रंग च्या रबर |
कार्यरत आहे तापमान श्रेणी (°C) |
तेल प्रतिकार गॅसोलीन |
तेल प्रतिकार बेंझोल |
बेस प्रतिकार |
आम्ल प्रतिकार |
हवामानक्षमता | ओझोन प्रतिकार |
ओरखडा प्रतिकार |
जलरोधक | दिवाळखोर प्रतिकार (बेंझिन, टोल्युइन) |
अर्ज |
| NBR | N | 50 | काळा | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | सामान्य कामाचे हस्तांतरण, नालीदार बोर्ड, लिबास प्लेट, लोखंडी प्लेट आणि इतर |
| सिलिकॉन रबर | S | 45 ~ 50 | पांढरा | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | सेमीकंडक्टर, डाय-कास्टिंगमधून काढून टाकणे, पातळ काम, फूड प्रोसेसर |
| युरेथेन रबर | U | 50 ~ 60 | तपकिरी | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | पन्हळी बोर्ड, लोखंडी प्लेट, लिबास प्लेट |
| FKM | F | 60 | काळा | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | रासायनिक काम |
| प्रवाहकीय NBR | जीएन | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | सेमीकंडक्टरचे सामान्य कार्य (स्थिर विद्युत प्रतिरोध) | |
| प्रवाहकीय सिलिकॉन रुबे | जीएस | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | सेमीकंडक्टर (स्थिर वीज) |
वरील सारणीमध्ये विषय रबर सामग्रीची फक्त सामान्य वैशिष्ट्ये समाविष्ट आहेत. निळा चिन्ह सानुकूलित मॉडेल आहे.
विविध औद्योगिक क्षेत्रांमध्ये वायवीय घटक (व्हॅक्यूम सक्शन कप) च्या अर्जाची रूपरेषा
I. मुख्य ताकद
II. उद्योगाद्वारे अर्ज काढणे
A. औषध आणि वैद्यकीय उद्योग
A.1: मुख्य आवश्यकता:स्वच्छ आणि प्रदूषणमुक्त (FDA/GMP अनुरूप), सौम्य आणि नुकसान न करणारे आणि क्रॉस-दूषित प्रतिबंध
A.2 प्रमुख परिस्थिती:
1. फार्मास्युटिकल पॅकेजिंग: औषधाची बाटली / फार्मास्युटिकल प्लेट / इन्फ्युजन बॅग पिकअप (फूड ग्रेड सिलिकॉन सक्शन कप, कण शेडिंग नाही)
2. वैद्यकीय उपकरण असेंबली: शस्त्रक्रिया उपकरणे/वैद्यकीय कॅथेटर/प्रोस्थेसिस हाताळणीचे तुकडे (समायोज्य नकारात्मक दाब, विकृती संरक्षण)
3. जैविक प्रयोगशाळा: पेट्री डिश/सेन्ट्रीफ्यूज ट्यूब/अभिकर्मक कार्ड हस्तांतरण (रासायनिक प्रतिरोधक, निर्जंतुकीकरण सुसंगत)
B. इलेक्ट्रॉनिक्स आणि सेमीकंडक्टर उद्योग
B.1 मुख्य आवश्यकता:अँटी-स्टॅटिक (10⁶-10¹¹Ω), अचूक स्थिती (त्रुटी ≤0.01 मिमी), स्क्रॅच प्रतिरोध
B.2 प्रमुख परिस्थिती:
1. चिप/सेमीकंडक्टर: वेफर हाताळणी, चिप पॅकेजिंग (सच्छिद्र सिरॅमिक/अँटी-स्टॅटिक सिलिकॉन सक्शन कप, फुटणे टाळण्यासाठी एकसमान नकारात्मक दाब)
2. पीसीबी/घटक: लवचिक पीसीबी, सूक्ष्म घटक (0402 प्रतिरोधक) पृष्ठभागावर बसवलेले (सुरकुतणे/फाडणे टाळण्यासाठी पातळ सिलिकॉन/जेल/मायक्रो सक्शन कप)
3. डिस्प्ले: LCD/OLED पॅनेल, टच ग्लास ग्रॅब (उच्च पारदर्शक सामग्री, कोणतेही डाग आणि ओरखडे नाहीत)
C. ऑटोमोबाईल आणि ऑटो पार्ट्स उद्योग
C.1 मुख्य आवश्यकता:मोठे सक्शन (सिंगल सक्शन डिस्क ≥500N), मल्टी-स्पेसिफिकेशन अनुकूलन (मेटल/प्लास्टिक/ग्लास), नॉन-स्लिप
C.2 प्रमुख परिस्थिती:
4. बॉडी मॅन्युफॅक्चरिंग: स्टील प्लेट / डोअर फ्रेम हाताळणी वेल्डिंग (मोठ्या व्यासाचे रबर / मल्टी-सक्शन कप ॲरे, अँटी-स्लिप टेक्सचर)
5. ग्लास / इंटीरियर: विंडस्क्रीन इंस्टॉलेशन, लेदर सीट पृष्ठभाग हस्तांतरण (तापमान प्रतिरोधक सिलिकॉन / स्पंज सक्शन कप, विकृती संरक्षण)
6. भाग: इंजिन सिलेंडर बॉडी / गिअरबॉक्स हाऊसिंग ग्रॅब (व्हॅक्यूम + मेकॅनिकल लॉक, अँटी-फॉल)
D. अन्न आणि पॅकेजिंग उद्योग
D.1 मुख्य आवश्यकता:फूड ग्रेड मटेरियल (एफडीए प्रमाणित), स्वच्छ करणे सोपे, क्रश प्रतिरोधक
D.2 प्रमुख परिस्थिती:
1. अन्न हाताळणी: भाजलेले माल / ताजे मांस / फळांची वर्गवारी (कमी सक्शन स्पंज सक्शन कप, गंधहीन आणि धुण्यास सोपे)
2. पॅकेजिंग ऑटोमेशन: पॅकेजिंग बॅग उघडणे, निर्जंतुकीकरण कार्टन मोल्डिंग (स्टॅटिक एलिमिनेशन/ मल्टी-पॉइंट सक्शन, पातळ/हार्ड पॅकेजिंगसाठी योग्य)
E. लॉजिस्टिक आणि वेअरहाउसिंग उद्योग
E.1 मुख्य आवश्यकता:कार्यक्षम अनुकूलन (वस्तूंची अनेक वैशिष्ट्ये), स्थिर दाब, अँटी-फॉल
E.2 प्रमुख परिस्थिती:
1. कार्टन हाताळणी: ई-कॉमर्स कार्टन सॉर्टिंग (ॲडजस्टेबल सक्शन ॲरे, व्हॅक्यूम प्रेशर)
2. प्लेट/रोल: वुड बोर्ड/प्लास्टिक फिल्म रोल ट्रान्सफर (लांब पट्टी/कंडककृती सक्शन कप, ऑफसेट टाळण्यासाठी एकसमान शोषण)
F. नवीन ऊर्जा आणि विशेष उद्योग
F.1 नवीन ऊर्जा (लिथियम बॅटरी/पीव्ही):
1. लिथियम बॅटरी प्लेट (अँटी-स्टॅटिक पोरस सक्शन कप, अँटी-डस्ट), फोटोव्होल्टेइक ग्लास (मोठा सक्शन सिलिकॉन सक्शन कप, स्क्रॅच नाही)
F.2 छपाई आणि कागद
1. कागद/मुद्रित पदार्थ कॅप्चर (शोषक कागद साहित्य, फाटणे आणि शाई दूषित होण्यापासून रोखण्यासाठी थोडासा नकारात्मक दबाव)
III. कोर अनुकूलन तर्कशास्त्राचा सारांश
| वर्कपीसची वैशिष्ट्ये | पिपेट अनुकूलन कार्यक्रम | संबंधित उद्योग परिस्थिती |
| पातळ / नाजूक / अचूक | सिलिकॉन/सिरेमिक मटेरियल, मायक्रो निगेटिव्ह प्रेशर, मायक्रो सक्शन नोजल | इलेक्ट्रॉनिक सेमीकंडक्टर, फार्मास्युटिकल्स |
| जड वस्तू / मोठा आकार | रबर सामग्री, मोठ्या व्यासाचा सक्शन कप, मल्टी-सक्शन कप ॲरे | ऑटोमोबाईल्स, लॉजिस्टिक पॅनेल |
| आरोग्य/प्रदूषण प्रतिबंध | फूड/मेडिकल ग्रेड सिलिकॉन, साफ करणे सोपे आहे | औषध, अन्न |
| मऊ / अनियमित पृष्ठभाग | स्पंज सामग्री, विकृत सक्शन कप | कार इंटीरियर, अन्न |
| Antistatic आवश्यकता | Antistatic सिलिकॉन, आयन वारा सहाय्य | इलेक्ट्रॉनिक सेमी कंडक्टर |
स्थापना मॅन्युअल
PDF डाउनलोड करा
चेतावणी + खबरदारी （वापरण्यापूर्वी वाचा）
PDF डाउनलोड करा
