व्हॅक्यूम सक्शन हे चार मुख्य फायद्यांसह औद्योगिक ऑटोमेशनमध्ये "लवचिक ग्रासपिंग" साठी एक मुख्य उपाय आहे: गैर-हानीकारक आकलन, बहु-मटेरियल/अनियमित वर्कपीसशी जुळवून घेण्याची क्षमता, स्वच्छ आणि पर्यावरण संरक्षण आणि लवचिक ऑपरेशन. हे वर्कपीसच्या विविध उद्योग वैशिष्ट्यांशी जुळवून घेतले जाऊ शकते (पातळ/जाड, सुस्पष्टता/खडबडी, स्वच्छताविषयक/मानक).
कॉम्पॅक्ट व्हॅक्यूम सक्शन कप ZP3
Commaelec कारखाना विस्तीर्ण रेडी-टू-शिप इन्व्हेंटरी राखते आणि रबर, सिलिकॉन आणि विशिष्ट सामग्रीमध्ये उच्च-गुणवत्तेचे पर्याय ऑफर करते—ज्यामध्ये अँटी-स्टॅटिक प्रकारांचा समावेश आहे. कॉम्पॅक्ट व्हॅक्यूम सक्शन कप ZP3 मध्ये 1.5 मिमी ते 16 मिमी व्यासाची श्रेणी आहे; हे सूक्ष्म घटक विशेषत: इलेक्ट्रॉनिक्स उद्योगासाठी काळजीपूर्वक तयार केले जातात.
क्लिक करा आणि निवड सुरू करा
》उत्पादन माहितीवर परत या
कॉम्पॅक्ट व्हॅक्यूम सक्शन कप ZP3
ZP3 मालिका कॉम्पॅक्ट व्हॅक्यूम पॅड युनिट
ऍडॉप्टर कॉम्पॅक्ट व्हॅक्यूम पॅडसह ZP3-T मालिका
बफर कॉम्पॅक्ट व्हॅक्यूम पॅडसह ZP3-T मालिका
ॲडॉप्टर कॉम्पॅक्ट व्हॅक्यूम पॅडसह ZP3-Y मालिका
बफर कॉम्पॅक्ट व्हॅक्यूम पॅडसह ZP3-Y मालिका
वर्णन
ऑर्डर कशी करायची
तपशील / साहित्य
अर्ज
संसाधन
कॉम्पॅक्ट व्हॅक्यूम सक्शन कप ZP3 विशेषतः इलेक्ट्रॉनिक्स उद्योगासाठी डिझाइन केलेले आहेत, जे लहान किंवा नाजूक घटकांसाठी अचूक, विश्वासार्ह पकड प्रदान करतात. 1.5 मिमी ते 16 मिमी व्यासासह, ते स्वयंचलित उत्पादन आणि रोबोटिक प्रणालींमध्ये अखंडपणे समाकलित होतात.
वारंवार विचारले जाणारे प्रश्न
ठराविक अनुप्रयोग काय आहेत?
लहान इलेक्ट्रॉनिक घटक आणि सर्किट बोर्ड हाताळणे.
अचूक धातूचे भाग आणि लिथियम बॅटरी पेशींची वाहतूक करणे.
जलद, पुनरावृत्ती करण्यायोग्य पिक-अँड-प्लेस ऑपरेशन्ससाठी रोबोटिक असेंबली लाईन्समध्ये एकत्रीकरण.
ZP3P मालिका काय आहे?
उच्च-सायकल ऑटोमेशनसाठी डिझाइन केलेले ZP3 चे उच्च-कार्यक्षमता प्रकार.
विविध औद्योगिक गरजा पूर्ण करून, अनेक आकार, आकार आणि साहित्य पर्याय ऑफर करते.
ZP3 आणि ZP3-T मध्ये काय फरक आहे?
ZP3:अचूक हाताळणीसाठी मानक कॉम्पॅक्ट व्हॅक्यूम कप.
ZP3-T:विशेष सामग्री वापरून उच्च-तापमान किंवा रासायनिकदृष्ट्या संवेदनशील वातावरणासाठी वर्धित.
मुख्य डिझाइन वैशिष्ट्ये
घट्ट इंस्टॉलेशन स्पेससाठी कॉम्पॅक्ट आकार.
लवचिक व्हॅक्यूम इनलेट दिशानिर्देश (उभ्या आणि बाजूकडील).
पर्यायी अडॅप्टर, बफर ब्रॅकेट आणि सर्व-स्टेनलेस स्टील ॲक्सेसरीज.
स्थिर आसंजन आणि कमीतकमी व्हॅक्यूम नुकसानासाठी डिझाइन केलेले.
कोणते साहित्य उपलब्ध आहे?
उच्च दर्जाचे रबर आणि सिलिकॉन.
इलेक्ट्रॉनिक्ससाठी अँटी-स्टॅटिक रूपे.
लिथियम बॅटरी अनुप्रयोगांसाठी स्टेनलेस स्टील उपकरणे.
मी कोणता पॅड आकार वापरावा?
सपाट:गुळगुळीत, अगदी पृष्ठभागांसाठी.
बेलो किंवा खोल:असमान, किंचित विकृत किंवा टेक्सचर घटकांसाठी.
सानुकूल आकार:कॉम्पॅक्ट व्हॅक्यूम सक्शन कप ZP3 वर्कपीसच्या विशिष्ट आवश्यकता आणि स्वयंचलित एकीकरण प्रणालीच्या मागण्या पूर्ण करण्यासाठी सानुकूलित केले जाऊ शकतात.

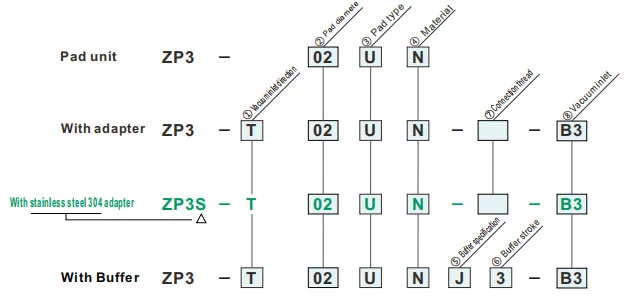

ऑर्डर कशी करायची
| ①व्हॅक्यूम इनलेट दिशा | ⑦कनेक्शन धागा | ⑧व्हॅक्यूम इनलेट | |||||
| T | उभ्या |
|
— |
A3A4 |
|||
|
— |
B3 |
|||||
|
A6 |
B3U404U2 |
|||||
|
— |
B304U2U4 |
|||||
| Y | बाजूकडील |
|
B3 |
B304U2U4 |
|||
|
— |
B304U2U4 |
|||||
| ②पॅड व्यास(मिमी) | |
| 015 | ø1.5 |
| 02 | ø2 |
| 035 | ø3.5 |
| ③पॅड प्रकार | |
| U | सपाट |
| ④ साहित्य | |
| N | NBR |
| S | सिलिकॉन रबर |
| U | युरेथेन रबर |
| F | FKM |
| जीएन | प्रवाहकीय NBR |
| जीएस | प्रवाहकीय सिलिकॉन रबर |
हिरवे चिन्ह सानुकूलित मॉडेल आहे.
| ⑤बफर स्पेसिफिकेशन | |
| J | फिरवत आहे |
| K | न फिरणारा |
| ⑥बफर स्ट्रोक | |
| 3 | 3 मिमी |
| 6 | 6 मिमी |
| ⑦कनेक्शन धागा | |
| A6 | M6x0.75 (पुरुष धागा) |
| B3 | M3x0.5 (स्त्री धागा) |
| ⑧व्हॅक्यूम इनलेट | |
| A3 | M3x0.5(पुरुष धागा) |
| A4 | M4x0.7(पुरुष धागा) |
| B3 | M3x0.5(स्त्री धागा) |
| 04 | ø4 (वन-टच फिटिंग) |
| U2 | ø2 (बार्ब फिटिंग) |
| U4 | ø4 (बार्ब फिटिंग) |
स्प्रिंग रिऍक्टिव्ह फोर्स
| पॅड प्रकार | बफर स्पेसिफिकेशन | बफर स्ट्रोक (मिमी) | कनेक्शन धागा | टॉर्क घट्ट करणे ±5% [N·m] |
स्प्रिंग रिऍक्टिव फोर्स[N] | |
| 0 स्ट्रोकवर | पूर्ण स्ट्रोकवर | |||||
| ø1.5~ø3.5 | J | ३,६ | M6 x0.75 | 1.5-1.8 | 0.2 |
0.4 0.5 |
| K | M8 x0.75 | 2.0-2.5 | ||||
| अडॅप्टर माउंटिंग परिमाणे |
|
पॅड व्यास: ø4 ~ ø8
|
|
पॅड व्यास: ø10 ~ø16
|
| ①व्हॅक्यूम इनलेट दिशा | ⑦कनेक्शन धागा | ⑧व्हॅक्यूम इनलेट | ||
| T | उभ्या |
|
— |
A4A5H5 |
|
— |
B4B5 |
||
|
A10A12 |
B50406U2U4U6 |
||
|
— |
B50406U2U4U6 |
||
| Y | बाजूकडील |
|
B5 |
B50406U2U4U6 |
|
— |
B50406U2U4U6 |
||
| ②पॅड व्यास(मिमी) | |
| 04 | ø4 |
| 06 | ø6 |
| 08 | ø8 |
| 10 | ø10 |
| 13 | ø13 |
| 16 | ø16 |
| ③पॅड प्रकार | |
| उम | खोबणीसह सपाट |
| B | घुंगरू |
| ④ साहित्य | |
| N | NBR |
| S | सिलिकॉन रबर |
| U | युरेथेन रबर |
| F | FKM |
| जीएन | प्रवाहकीय NBR |
| जीएस | प्रवाहकीय सिलिकॉन रबर |
हिरवे चिन्ह सानुकूलित मॉडेल आहे.
|
⑤बफर स्पेसिफिकेशन
⑥बफर स्ट्रोक(मिमी)
|
3 | 6 | 10 | 15 | 20 | |
| 3 | 6 | 10 | 15 | 20 | ||
| J | फिरवत आहे | ● | ● | ● | — | — |
| जेबी | फिरवत (बुशिंगसह) | — | — | — | ● | ● |
| K | न फिरणारा | ● | ● | ● | ● | ● |
| ⑦कनेक्शन धागा | |
| A10 | M10x1 (पुरुष धागा) |
| A12 | M12x1 (पुरुष धागा) |
| B5 | M5x0.8 (स्त्री धागा) |
| ⑧व्हॅक्यूम इनलेट | |
| A4 | M4x0.7 (पुरुष धागा) |
| A5 | M5x0.8 (पुरुष धागा) |
| H5 | M5x0.8 (पुरुष धागा) |
| B4 | M4x0.7 (स्त्री धागा) |
| B5 | M5x0.8 (स्त्री धागा) |
| 04 | ø4 (वन-टच फिटिंग) |
| 06 | ø6 (वन-टच फिटिंग) |
| U2 | ø2 (बार्ब फिटिंग) |
| U4 | ø4 (बार्ब फिटिंग) |
| U6 | ø6 (बार्ब फिटिंग) |
परिमाणे(मिमी)
हिरवे चिन्ह सानुकूलित मॉडेल आहे.
U
सपाट
| मॉडेल | øA | øB | |||
|
② पॅड dia |
③ पॅड प्रकार |
④ पॅड साहित्य |
|||
| ZP2 | 015 | U |
N S U F जीएन जीएस |
1.5 | 3 |
| 02 | 2 | 4 | |||
| 035 | 3.5 | 6 | |||
संदर्भासाठी मॉडेल: ZP3-015UGN
अडॅप्टर माउंटिंग परिमाणे
उम
खोबणीसह सपाट
| मॉडेल | øA | øB | øC | øD | E | Y | |||
|
② पॅड dia |
③ पॅड प्रकार |
④ पॅड साहित्य |
|||||||
| ZP3 | 04 | उम |
N S U F जीएन जीएस |
4 | 4.5 | 1.2 | 7 | 6 | 0.5 |
| 06 | 6 | 6.5 | 2 | 0.8 | |||||
| 08 | 8 | 8.5 | |||||||
| 10 | 10 | 11 | 2 | 9 | 7 | 1 | |||
| 13 | 13 | 14 | 1.2 | ||||||
| 16 | 16 | 17 | |||||||
संदर्भासाठी मॉडेल: ZP3-04UMGN
B
घुंगरू
| मॉडेल | øA | øB | øC | øD | E | F | Y | |||
|
② पॅड dia |
③ पॅड प्रकार |
④ पॅड साहित्य |
||||||||
| ZP3 | 04 | B |
N S U F जीएन जीएस |
4 | 4.5 | 1.8 | 1.8 | 7 | 8 | 2.2 |
| 06 | 6 | 7 | 2 | 3.4 | 3 | |||||
| 08 | 8 | 9 | 5.2 | |||||||
| 10 | 10 | 11 | 2 | 6 | 9 | 10 | 2 | |||
| 13 | 13 | 14 | 3 | 8.4 | ||||||
| 16 | 16 | 17 | 11.4 | |||||||
संदर्भासाठी मॉडेल: ZP3-04UMGN
पॅड साहित्य आणि वैशिष्ट्ये
⚪:थोडा किंवा कोणताही प्रभाव नाही △:स्थितींवर अवलंबून वापरला जाऊ शकतो X:योग्य नाही
| पॅड प्रकार | पॅड व्यास (मिमी) | अर्ज | ठराविक वर्कपीस पृष्ठभाग आणि आकार | |||||||
| सपाट | ओवाळले | तिरकस | भिन्न उंची | उत्तल | तेलकट | |||||
|
|
|
|
|
|
|||||
| कॉम्पॅक्ट पी जाहिरात | सपाट (U) |
|
ø1.5~ø3.5 | सपाट आणि विकृत नसलेल्या पृष्ठभागासह कामाचे तुकडे शोषण्यासाठी | ⚪ | X | X | X | X | X |
| खोबणीसह सपाट (UM) |
|
ø4~ø16 | विकृत होण्याची शक्यता असलेल्या वर्कपीससाठी | ⚪ | X | X | X | X | △ | |
| घुंगरू(B) |
|
ø4~ø16 | कलते पृष्ठभागासह कामाचे तुकडे शोषण्यासाठी | ⚪ | △ | ⚪ | X | △ | X | |
पॅड साहित्य आणि वैशिष्ट्ये
⚪:थोडा किंवा कोणताही प्रभाव नाही △:स्थितींवर अवलंबून वापरला जाऊ शकतो X:योग्य नाही
|
साहित्य
वैशिष्ट्ये
|
प्रतीक | ड्युरोमीटर HS (±5°) |
रंग च्या रबर |
कार्यरत आहे तापमान श्रेणी (°C) |
तेल प्रतिकार गॅसोलीन |
तेल प्रतिकार बेंझोल |
बेस प्रतिकार |
आम्ल प्रतिकार |
हवामानक्षमता | ओझोन प्रतिकार |
ओरखडा प्रतिकार |
जलरोधक | दिवाळखोर प्रतिकार (बेंझिन, टोल्युइन) |
अर्ज |
| NBR | N | 50 | काळा | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | सामान्य कामाचे हस्तांतरण, नालीदार बोर्ड, लिबास प्लेट, लोखंडी प्लेट आणि इतर |
| सिलिकॉन रबर | S | 45 ~ 50 | पांढरा | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | सेमीकंडक्टर, डाय-कास्टिंगमधून काढून टाकणे, पातळ काम, फूड प्रोसेसर |
| युरेथेन रबर | U | 50 ~ 60 | तपकिरी | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | पन्हळी बोर्ड, लोखंडी प्लेट, लिबास प्लेट |
| FKM | F | 60 | काळा | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | रासायनिक काम |
| प्रवाहकीय NBR | जीएन | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | सेमीकंडक्टरचे सामान्य कार्य (स्थिर विद्युत प्रतिरोध) | |
| प्रवाहकीय सिलिकॉन रुबे | जीएस | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | सेमीकंडक्टर (स्थिर वीज) |
वरील सारणीमध्ये विषय रबर सामग्रीची फक्त सामान्य वैशिष्ट्ये समाविष्ट आहेत. निळा चिन्ह सानुकूलित मॉडेल आहे.
विविध औद्योगिक क्षेत्रांमध्ये वायवीय घटक (व्हॅक्यूम सक्शन कप) च्या अर्जाची रूपरेषा
I. मुख्य ताकद
II. उद्योगाद्वारे अर्ज काढणे
A. औषध आणि वैद्यकीय उद्योग
A.1: मुख्य आवश्यकता:स्वच्छ आणि प्रदूषणमुक्त (FDA/GMP अनुरूप), सौम्य आणि नुकसान न करणारे आणि क्रॉस-दूषित प्रतिबंध
A.2 प्रमुख परिस्थिती:
1. फार्मास्युटिकल पॅकेजिंग: औषधाची बाटली / फार्मास्युटिकल प्लेट / इन्फ्युजन बॅग पिकअप (फूड ग्रेड सिलिकॉन सक्शन कप, कण शेडिंग नाही)
2. वैद्यकीय उपकरण असेंबली: शस्त्रक्रिया उपकरणे/वैद्यकीय कॅथेटर/प्रोस्थेसिस हाताळणीचे तुकडे (समायोज्य नकारात्मक दाब, विकृती संरक्षण)
3. जैविक प्रयोगशाळा: पेट्री डिश/सेन्ट्रीफ्यूज ट्यूब/अभिकर्मक कार्ड हस्तांतरण (रासायनिक प्रतिरोधक, निर्जंतुकीकरण सुसंगत)
B. इलेक्ट्रॉनिक्स आणि सेमीकंडक्टर उद्योग
B.1 मुख्य आवश्यकता:अँटी-स्टॅटिक (10⁶-10¹¹Ω), अचूक स्थिती (त्रुटी ≤0.01 मिमी), स्क्रॅच प्रतिरोध
B.2 प्रमुख परिस्थिती:
1. चिप/सेमीकंडक्टर: वेफर हाताळणी, चिप पॅकेजिंग (सच्छिद्र सिरॅमिक/अँटी-स्टॅटिक सिलिकॉन सक्शन कप, फुटणे टाळण्यासाठी एकसमान नकारात्मक दाब)
2. पीसीबी/घटक: लवचिक पीसीबी, सूक्ष्म घटक (0402 प्रतिरोधक) पृष्ठभागावर बसवलेले (सुरकुतणे/फाडणे टाळण्यासाठी पातळ सिलिकॉन/जेल/मायक्रो सक्शन कप)
3. डिस्प्ले: LCD/OLED पॅनेल, टच ग्लास ग्रॅब (उच्च पारदर्शक सामग्री, कोणतेही डाग आणि ओरखडे नाहीत)
C. ऑटोमोबाईल आणि ऑटो पार्ट्स उद्योग
C.1 मुख्य आवश्यकता:मोठे सक्शन (सिंगल सक्शन डिस्क ≥500N), मल्टी-स्पेसिफिकेशन अनुकूलन (मेटल/प्लास्टिक/ग्लास), नॉन-स्लिप
C.2 प्रमुख परिस्थिती:
4. बॉडी मॅन्युफॅक्चरिंग: स्टील प्लेट / डोअर फ्रेम हाताळणी वेल्डिंग (मोठ्या व्यासाचे रबर / मल्टी-सक्शन कप ॲरे, अँटी-स्लिप टेक्सचर)
5. ग्लास / इंटीरियर: विंडस्क्रीन इंस्टॉलेशन, लेदर सीट पृष्ठभाग हस्तांतरण (तापमान प्रतिरोधक सिलिकॉन / स्पंज सक्शन कप, विकृती संरक्षण)
6. भाग: इंजिन सिलेंडर बॉडी / गिअरबॉक्स हाऊसिंग ग्रॅब (व्हॅक्यूम + मेकॅनिकल लॉक, अँटी-फॉल)
D. अन्न आणि पॅकेजिंग उद्योग
D.1 मुख्य आवश्यकता:फूड ग्रेड मटेरियल (एफडीए प्रमाणित), स्वच्छ करणे सोपे, क्रश प्रतिरोधक
D.2 प्रमुख परिस्थिती:
1. अन्न हाताळणी: भाजलेले माल / ताजे मांस / फळांची वर्गवारी (कमी सक्शन स्पंज सक्शन कप, गंधहीन आणि धुण्यास सोपे)
2. पॅकेजिंग ऑटोमेशन: पॅकेजिंग बॅग उघडणे, निर्जंतुकीकरण कार्टन मोल्डिंग (स्टॅटिक एलिमिनेशन/ मल्टी-पॉइंट सक्शन, पातळ/हार्ड पॅकेजिंगसाठी योग्य)
E. लॉजिस्टिक आणि वेअरहाउसिंग उद्योग
E.1 मुख्य आवश्यकता:कार्यक्षम अनुकूलन (वस्तूंची अनेक वैशिष्ट्ये), स्थिर दाब, अँटी-फॉल
E.2 प्रमुख परिस्थिती:
1. कार्टन हाताळणी: ई-कॉमर्स कार्टन सॉर्टिंग (ॲडजस्टेबल सक्शन ॲरे, व्हॅक्यूम प्रेशर)
2. प्लेट/रोल: वुड बोर्ड/प्लास्टिक फिल्म रोल ट्रान्सफर (लांब पट्टी/कंडककृती सक्शन कप, ऑफसेट टाळण्यासाठी एकसमान शोषण)
F. नवीन ऊर्जा आणि विशेष उद्योग
F.1 नवीन ऊर्जा (लिथियम बॅटरी/पीव्ही):
1. लिथियम बॅटरी प्लेट (अँटी-स्टॅटिक पोरस सक्शन कप, अँटी-डस्ट), फोटोव्होल्टेइक ग्लास (मोठा सक्शन सिलिकॉन सक्शन कप, स्क्रॅच नाही)
F.2 छपाई आणि कागद
1. कागद/मुद्रित पदार्थ कॅप्चर (शोषक कागद साहित्य, फाटणे आणि शाई दूषित होण्यापासून रोखण्यासाठी थोडासा नकारात्मक दबाव)
III. कोर अनुकूलन तर्कशास्त्राचा सारांश
| वर्कपीसची वैशिष्ट्ये | पिपेट अनुकूलन कार्यक्रम | संबंधित उद्योग परिस्थिती |
| पातळ / नाजूक / अचूक | सिलिकॉन/सिरेमिक मटेरियल, मायक्रो निगेटिव्ह प्रेशर, मायक्रो सक्शन नोजल | इलेक्ट्रॉनिक सेमीकंडक्टर, फार्मास्युटिकल्स |
| जड वस्तू / मोठा आकार | रबर सामग्री, मोठ्या व्यासाचा सक्शन कप, मल्टी-सक्शन कप ॲरे | ऑटोमोबाईल्स, लॉजिस्टिक पॅनेल |
| आरोग्य/प्रदूषण प्रतिबंध | फूड/मेडिकल ग्रेड सिलिकॉन, साफ करणे सोपे आहे | औषध, अन्न |
| मऊ / अनियमित पृष्ठभाग | स्पंज सामग्री, विकृत सक्शन कप | कार इंटीरियर, अन्न |
| Antistatic आवश्यकता | Antistatic सिलिकॉन, आयन वारा सहाय्य | इलेक्ट्रॉनिक सेमी कंडक्टर |
