व्हॅक्यूम सक्शन हे चार मुख्य फायद्यांसह औद्योगिक ऑटोमेशनमध्ये "लवचिक ग्रासपिंग" साठी एक मुख्य उपाय आहे: गैर-हानीकारक आकलन, बहु-मटेरियल/अनियमित वर्कपीसशी जुळवून घेण्याची क्षमता, स्वच्छ आणि पर्यावरण संरक्षण आणि लवचिक ऑपरेशन. हे वर्कपीसच्या विविध उद्योग वैशिष्ट्यांशी जुळवून घेतले जाऊ शकते (पातळ/जाड, सुस्पष्टता/खडबडी, स्वच्छताविषयक/मानक).
पातळ फ्लॅट व्हॅक्यूम सक्शन कप ZP2
चीनचा अग्रगण्य निर्माता म्हणून, आमचा कारखाना सानुकूलित पातळ फ्लॅट व्हॅक्यूम सक्शन कप ZP2 (ø10-30mm) ऑफर करतो. खोबणीयुक्त "MT" रचना असलेले, Commaelec सप्लायर-डायरेक्ट सोल्यूशन चित्रपट आणि पातळ पत्रके विकृत होण्यास प्रतिबंध करते. आम्ही लिथियम बॅटरी उद्योगासाठी सर्व-स्टेनलेस स्टील भागांसह NBR आणि प्रवाहकीय सिलिकॉनचा साठा करतो.
क्लिक करा आणि निवड सुरू करा
》उत्पादन माहितीवर परत या
पातळ फ्लॅट व्हॅक्यूम सक्शन कप ZP2

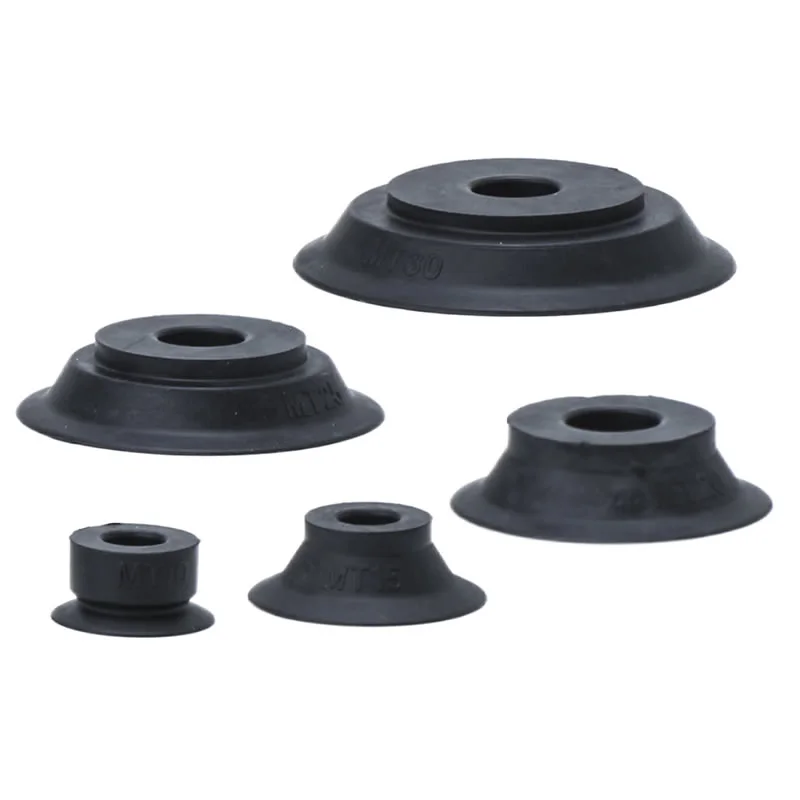

ZP2 मालिका पातळ फ्लॅट व्हॅक्यूम पॅड युनिट

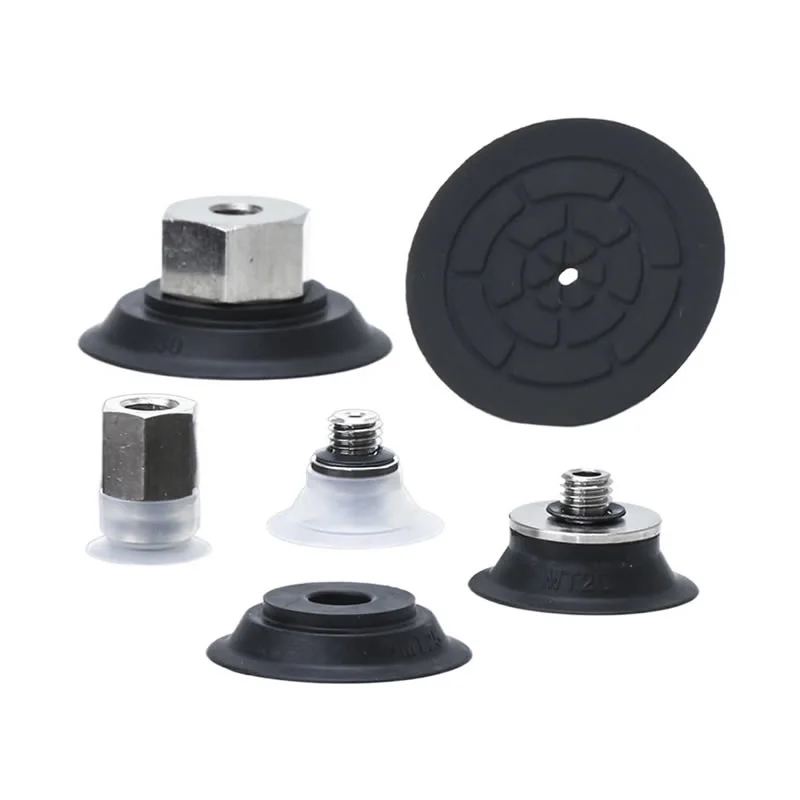

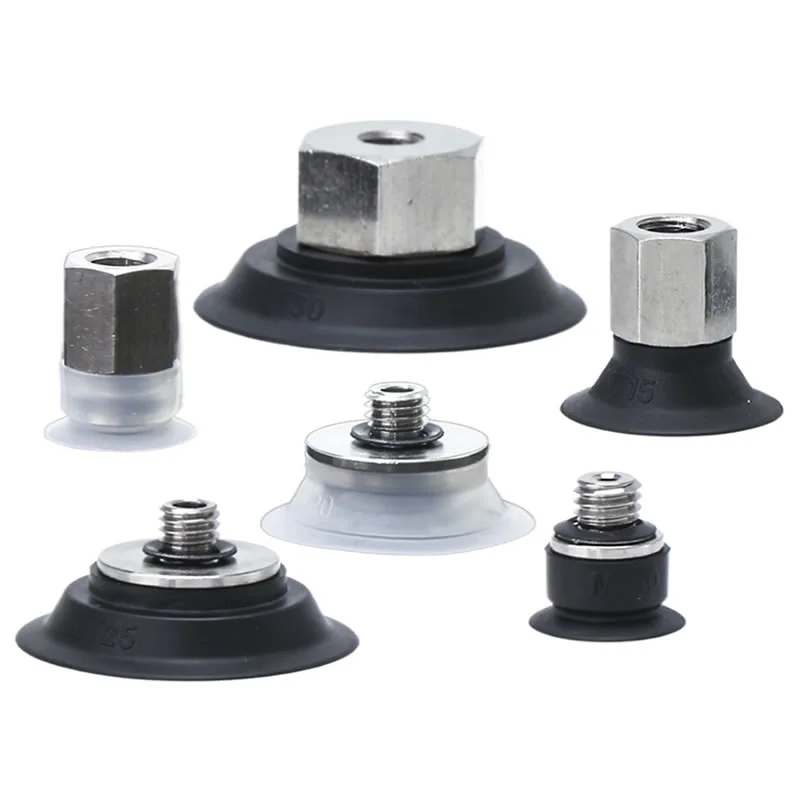

अडॅप्टर पातळ फ्लॅट व्हॅक्यूम पॅडसह ZP2-T मालिका
वर्णन
ऑर्डर कशी करायची
तपशील / साहित्य
अर्ज
संसाधन
थिन फ्लॅट व्हॅक्यूम सक्शन कप्स ZP2 हे वायवीय ग्रिपिंग सिस्टीममधील अचूक घटक आहेत, विशेषत: पातळ आणि सहजपणे विकृत वर्कपीस हाताळण्यासाठी डिझाइन केलेले. औद्योगिक वैशिष्ट्यांमध्ये, ते सामान्यत: स्ट्रक्चरल कोड "MT" धारण करतात, जे त्यांच्या अंतर्गत संरचनेत विशिष्ट खोबणी केलेल्या डिझाइनचा समावेश दर्शवितात.
उत्पादन वैशिष्ट्ये:हा सक्शन कप शोषणादरम्यान सपाट वर्कपीसचे विकृतीकरण प्रभावीपणे प्रतिबंधित करतो, ज्यामुळे ते पातळ पत्रके, फिल्म्स आणि इतर सहजपणे विकृत होण्यायोग्य सामग्रीसाठी आदर्श बनते.
तपशील:सक्शन कप φ10, φ15, φ20, φ25 आणि φ30 सह विविध व्यासांमध्ये उपलब्ध आहे.
सक्शन कप साहित्य:सामान्य पर्यायांमध्ये NNBR (नायट्रिल रबर) आणि GS (कंडक्टिव्ह सिलिकॉन रबर) यांचा समावेश होतो, प्रत्येक सामग्री विशिष्ट कार्य वातावरण आणि भाग आवश्यकतेनुसार तयार केली जाते.
अर्ज फील्ड:पातळ फ्लॅट व्हॅक्यूम सक्शन कप ZP2 चा मोठ्या प्रमाणावर उत्पादन, स्वयंचलित उत्पादन लाइन, रोबोटिक्स आणि लॉजिस्टिक्स इ. मध्ये वापर केला जातो. ते काच, प्लास्टिक आणि धातूसारख्या हलक्या किंवा मध्यम वजनाच्या सपाट वस्तू वाहून नेण्यासाठी वापरले जाऊ शकते.
वारंवार विचारले जाणारे प्रश्न
कोणती सामग्री उपलब्ध आहे आणि त्यांचे फरक काय आहेत?
पातळ फ्लॅट व्हॅक्यूम सक्शन कप ZP2 वास्तविक कामकाजाच्या परिस्थितीशी जुळण्यासाठी अनेक सामग्रीमध्ये उपलब्ध आहेत:
NBR: किफायतशीर, सामान्य वापरासाठी चांगला पोशाख प्रतिकार
सिलिकॉन: उत्कृष्ट उष्णता प्रतिरोधक आणि नॉन-मार्किंग, संवेदनशील पृष्ठभागांसाठी आदर्श
PU (पॉलीयुरेथेन): हाय-सायकल ऑपरेशन्ससाठी उच्च टिकाऊपणा
FKM (फ्लोरोरबर): मजबूत रासायनिक आणि तेल प्रतिकार
EPR: विशिष्ट पर्यावरणीय आवश्यकतांसाठी योग्य
Commaelec सातत्यपूर्ण सामग्रीची गुणवत्ता सुनिश्चित करते आणि विशेष अनुप्रयोगांसाठी (उदा. अँटी-स्टॅटिक) सानुकूलनास समर्थन देते.
पातळ सपाट सक्शन कप कोणत्या वर्कपीससाठी सर्वात योग्य आहेत?
गुळगुळीत, सपाट पृष्ठभाग जसे की धातूचे पत्रे, काच, प्लास्टिकचे पटल
पातळ किंवा हलके वर्कपीस ज्यांना स्थिर, एकसमान संपर्क आवश्यक आहे
ॲप्लिकेशन्स जिथे किमान विकृती आणि अचूक स्थिती आवश्यक आहे
पातळ सपाट डिझाइनमुळे संपर्क क्षेत्र वाढते, सीलिंग सुधारते आणि हवा गळती कमी होते.
तापमान प्रतिकार श्रेणी काय आहे?
ठराविक श्रेणी (सामग्रीवर अवलंबून):
NBR: -10°C ते 80°C
सिलिकॉन: -40°C ते 200°C
PU: -20°C ते 80°C
FKM: मजबूत रासायनिक स्थिरतेसह ~200°C पर्यंत
Commaelec तुमच्या वास्तविक तापमान आणि वातावरणावर आधारित योग्य सामग्रीची शिफारस करू शकते.
ते उभ्या किंवा क्षैतिज व्हॅक्यूम एंट्रीसह वापरले जाऊ शकतात?
होय. पातळ फ्लॅट व्हॅक्यूम सक्शन कप ZP2 लवचिक इंस्टॉलेशनला समर्थन देते:
अनुलंब व्हॅक्यूम एंट्री (कॉम्पॅक्ट सेटअपसाठी मानक)
जागा-मर्यादित प्रणालींसाठी क्षैतिज/पार्श्व एंट्री
अडॅप्टर आणि बफर ब्रॅकेटसह सुसंगत
Commaelec विविध उपकरणे मांडणी फिट करण्यासाठी एकाधिक कनेक्शन पर्याय प्रदान करते.
आयुष्य वाढवण्यासाठी त्यांची योग्य प्रकारे देखभाल कशी करावी?
सीलिंग ओठांवर पोशाख, क्रॅक किंवा विकृती नियमितपणे तपासा
सीलिंग कार्यक्षमतेवर धूळ होऊ नये म्हणून पृष्ठभाग स्वच्छ ठेवा
जास्त व्हॅक्यूम दाब किंवा चुकीचे संरेखन टाळा
हाय-स्पीड ऑपरेशन्समध्ये प्रभाव कमी करण्यासाठी बफरिंग माउंट्स वापरा
सिस्टीमची स्थिरता राखण्यासाठी थकलेले कप वेळेत बदला

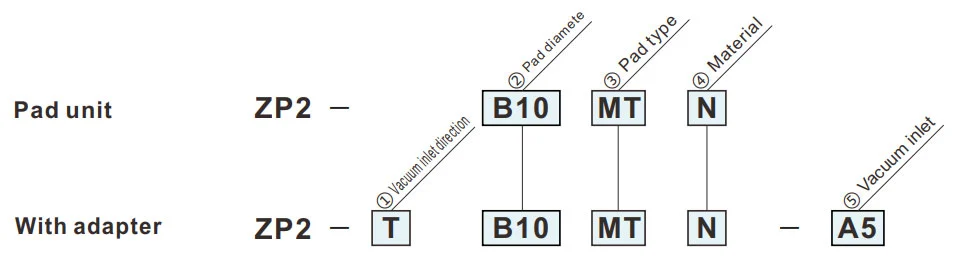

ऑर्डर कशी करायची
- पातळ पत्रके किंवा फिल्म शोषण्यासाठी. खोबणीसह शोषण पृष्ठभाग.
- शोषणादरम्यान सपाट पृष्ठभागाची विकृती कमी होते.
- कामाचे तुकडे हस्तांतरित करण्यासाठी योग्य नाही जे लोड लागू करतात.
- शीटच्या जाडीवर अवलंबून सुरकुत्या निर्माण होऊ शकतात.
- वापरण्यापूर्वी जाडीची पुष्टी करा.
| ①व्हॅक्यूम इनलेट दिशा | |
| T | उभ्या |
| ③पॅड प्रकार | |
| एमटी | पातळ फ्लॅट (खोबणीसह) |
| ②पॅड व्यास(मिमी) | |
| B10 | ø10 |
| B15 | ø15 |
| B20 | ø20 |
| B25 | ø25 |
| B30 | ø30 |
| ④ साहित्य | |
| N | NBR |
| S | सिलिकॉन रबर |
| U | युरेथेन रबर |
| F | FKM |
| जीएन | प्रवाहकीय NBR |
| जीएस | प्रवाहकीय सिलिकॉन रबर |
हिरवे चिन्ह सानुकूलित मॉडेल आहे.
| ⑤व्हॅक्यूम इनलेट | |
| H5 | M5x0.8 (पुरुष) |
| B5 | M5x0.8 (महिला) |
परिमाणे(मिमी)
हिरवे चिन्ह सानुकूलित मॉडेल आहे.
एमटी
पातळ फ्लॅट (खोबणीसह)
| मॉडेल | øA | øB | øC | øD | øE | |||
|
② पॅड dia |
③ पॅड प्रकार |
④ पॅड साहित्य |
||||||
| ZP2 | B10 | एमटी |
N S U F जीएन जीएस |
10 | 11 | 8.5 | 6 | 4 |
| B15 | 15 | 16 | ||||||
| B20 | 20 | 21 | 13.5 | 10 | 6 | |||
| B25 | 25 | 26 | 15 | |||||
| B30 | 30 | 31 | 18 | |||||
संदर्भासाठी मॉडेल: ZP2-B10MTN
अडॅप्टर माउंटिंग परिमाणे
लागू पॅड: B10MT/B15MT
लागू पॅड: B20MT/B25MT/B30MT
ZP2-T
उभ्या
H5
| मॉडेल | øA | øB | øC | D | अडॅप्टर | |||||
|
① व्हॅक्यूम प्रवेशाची दिशा |
② पॅड dia |
③ पॅड प्रकार |
④ पॅड साहित्य |
⑤ व्हॅक्यूम प्रवेश |
||||||
| ZP2 | T | B10 | एमटी |
N S U F जीएन जीएस |
H5 | 10 | 11 | 8 | 1.5 | ZP2A-M02P |
| B15 | 15 | 16 | ||||||||
| B20 | 20 | 21 | 14 | 2.5 | ZP2A-M03P | |||||
| B25 | 25 | 26 | ||||||||
| B30 | 30 | 31 | ||||||||
संदर्भासाठी मॉडेल: ZP2-TB10MTGS-H5
ZP2-T
उभ्या
B5
| मॉडेल | øA | øB | C | अडॅप्टर | |||||
|
① व्हॅक्यूम इनलेट डायरेक्शन |
② पॅड dia |
③ पॅड प्रकार |
④ पॅड साहित्य |
⑤ व्हॅक्यूम प्रवेश |
|||||
| ZP2 | T | B10 | एमटी |
N S U F जीएन जीएस |
B5 | 10 | 11 | 8 | ZP2A-M04 |
| B15 | 15 | 16 | |||||||
| B20 | 20 | 21 | 14 | ZP2A-M07 | |||||
| B25 | 25 | 26 | |||||||
| B30 | 30 | 31 | |||||||
संदर्भासाठी मॉडेल: ZP2-TB10MTGS-B5
पॅड साहित्य आणि वैशिष्ट्ये
⚪:थोडा किंवा कोणताही प्रभाव नाही △:स्थितींवर अवलंबून वापरला जाऊ शकतो X:योग्य नाही
|
साहित्य
वैशिष्ट्ये
|
प्रतीक | ड्युरोमीटर HS (±5°) |
रंग च्या रबर |
कार्यरत आहे तापमान श्रेणी (°C) |
तेल प्रतिकार गॅसोलीन |
तेल प्रतिकार बेंझोल |
बेस प्रतिकार |
आम्ल प्रतिकार |
हवामानक्षमता | ओझोन प्रतिकार |
ओरखडा प्रतिकार |
जलरोधक | दिवाळखोर प्रतिकार (बेंझिन, टोल्युइन) |
अर्ज |
| NBR | N | 50 | काळा | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | सामान्य कामाचे हस्तांतरण, नालीदार बोर्ड, लिबास प्लेट, लोखंडी प्लेट आणि इतर |
| सिलिकॉन रबर | S | 45 ~ 50 | पांढरा | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | सेमीकंडक्टर, डाय-कास्टिंगमधून काढून टाकणे, पातळ काम, फूड प्रोसेसर |
| युरेथेन रबर | U | 50 ~ 60 | तपकिरी | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | पन्हळी बोर्ड, लोखंडी प्लेट, लिबास प्लेट |
| FKM | F | 60 | काळा | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | रासायनिक काम |
| प्रवाहकीय NBR | जीएन | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | सेमीकंडक्टरचे सामान्य कार्य (स्थिर विद्युत प्रतिरोध) | |
| प्रवाहकीय सिलिकॉन रुबे | जीएस | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | सेमीकंडक्टर (स्थिर वीज) |
वरील सारणीमध्ये विषय रबर सामग्रीची फक्त सामान्य वैशिष्ट्ये समाविष्ट आहेत. निळा चिन्ह सानुकूलित मॉडेल आहे.
विविध औद्योगिक क्षेत्रांमध्ये वायवीय घटक (व्हॅक्यूम सक्शन कप) च्या अर्जाची रूपरेषा
I. मुख्य ताकद
II. उद्योगाद्वारे अर्ज काढणे
A. औषध आणि वैद्यकीय उद्योग
A.1: मुख्य आवश्यकता:स्वच्छ आणि प्रदूषणमुक्त (FDA/GMP अनुरूप), सौम्य आणि नुकसान न करणारे आणि क्रॉस-दूषित प्रतिबंध
A.2 प्रमुख परिस्थिती:
1. फार्मास्युटिकल पॅकेजिंग: औषधाची बाटली / फार्मास्युटिकल प्लेट / इन्फ्युजन बॅग पिकअप (फूड ग्रेड सिलिकॉन सक्शन कप, कण शेडिंग नाही)
2. वैद्यकीय उपकरण असेंबली: शस्त्रक्रिया उपकरणे/वैद्यकीय कॅथेटर/प्रोस्थेसिस हाताळणीचे तुकडे (समायोज्य नकारात्मक दाब, विकृती संरक्षण)
3. जैविक प्रयोगशाळा: पेट्री डिश/सेन्ट्रीफ्यूज ट्यूब/अभिकर्मक कार्ड हस्तांतरण (रासायनिक प्रतिरोधक, निर्जंतुकीकरण सुसंगत)
B. इलेक्ट्रॉनिक्स आणि सेमीकंडक्टर उद्योग
B.1 मुख्य आवश्यकता:अँटी-स्टॅटिक (10⁶-10¹¹Ω), अचूक स्थिती (त्रुटी ≤0.01 मिमी), स्क्रॅच प्रतिरोध
B.2 प्रमुख परिस्थिती:
1. चिप/सेमीकंडक्टर: वेफर हाताळणी, चिप पॅकेजिंग (सच्छिद्र सिरॅमिक/अँटी-स्टॅटिक सिलिकॉन सक्शन कप, फुटणे टाळण्यासाठी एकसमान नकारात्मक दाब)
2. पीसीबी/घटक: लवचिक पीसीबी, सूक्ष्म घटक (0402 प्रतिरोधक) पृष्ठभागावर बसवलेले (सुरकुतणे/फाडणे टाळण्यासाठी पातळ सिलिकॉन/जेल/मायक्रो सक्शन कप)
3. डिस्प्ले: LCD/OLED पॅनेल, टच ग्लास ग्रॅब (उच्च पारदर्शक सामग्री, कोणतेही डाग आणि ओरखडे नाहीत)
C. ऑटोमोबाईल आणि ऑटो पार्ट्स उद्योग
C.1 मुख्य आवश्यकता:मोठे सक्शन (सिंगल सक्शन डिस्क ≥500N), मल्टी-स्पेसिफिकेशन अनुकूलन (मेटल/प्लास्टिक/ग्लास), नॉन-स्लिप
C.2 प्रमुख परिस्थिती:
4. बॉडी मॅन्युफॅक्चरिंग: स्टील प्लेट / डोअर फ्रेम हाताळणी वेल्डिंग (मोठ्या व्यासाचे रबर / मल्टी-सक्शन कप ॲरे, अँटी-स्लिप टेक्सचर)
5. ग्लास / इंटीरियर: विंडस्क्रीन इंस्टॉलेशन, लेदर सीट पृष्ठभाग हस्तांतरण (तापमान प्रतिरोधक सिलिकॉन / स्पंज सक्शन कप, विकृती संरक्षण)
6. भाग: इंजिन सिलेंडर बॉडी / गिअरबॉक्स हाऊसिंग ग्रॅब (व्हॅक्यूम + मेकॅनिकल लॉक, अँटी-फॉल)
D. अन्न आणि पॅकेजिंग उद्योग
D.1 मुख्य आवश्यकता:फूड ग्रेड मटेरियल (एफडीए प्रमाणित), स्वच्छ करणे सोपे, क्रश प्रतिरोधक
D.2 प्रमुख परिस्थिती:
1. अन्न हाताळणी: भाजलेले माल / ताजे मांस / फळांची वर्गवारी (कमी सक्शन स्पंज सक्शन कप, गंधहीन आणि धुण्यास सोपे)
2. पॅकेजिंग ऑटोमेशन: पॅकेजिंग बॅग उघडणे, निर्जंतुकीकरण कार्टन मोल्डिंग (स्टॅटिक एलिमिनेशन/ मल्टी-पॉइंट सक्शन, पातळ/हार्ड पॅकेजिंगसाठी योग्य)
E. लॉजिस्टिक आणि वेअरहाउसिंग उद्योग
E.1 मुख्य आवश्यकता:कार्यक्षम अनुकूलन (वस्तूंची अनेक वैशिष्ट्ये), स्थिर दाब, अँटी-फॉल
E.2 प्रमुख परिस्थिती:
1. कार्टन हाताळणी: ई-कॉमर्स कार्टन सॉर्टिंग (ॲडजस्टेबल सक्शन ॲरे, व्हॅक्यूम प्रेशर)
2. प्लेट/रोल: वुड बोर्ड/प्लास्टिक फिल्म रोल ट्रान्सफर (लांब पट्टी/कंडककृती सक्शन कप, ऑफसेट टाळण्यासाठी एकसमान शोषण)
F. नवीन ऊर्जा आणि विशेष उद्योग
F.1 नवीन ऊर्जा (लिथियम बॅटरी/पीव्ही):
1. लिथियम बॅटरी प्लेट (अँटी-स्टॅटिक पोरस सक्शन कप, अँटी-डस्ट), फोटोव्होल्टेइक ग्लास (मोठा सक्शन सिलिकॉन सक्शन कप, स्क्रॅच नाही)
F.2 छपाई आणि कागद
1. कागद/मुद्रित पदार्थ कॅप्चर (शोषक कागद साहित्य, फाटणे आणि शाई दूषित होण्यापासून रोखण्यासाठी थोडासा नकारात्मक दबाव)
III. कोर अनुकूलन तर्कशास्त्राचा सारांश
| वर्कपीसची वैशिष्ट्ये | पिपेट अनुकूलन कार्यक्रम | संबंधित उद्योग परिस्थिती |
| पातळ / नाजूक / अचूक | सिलिकॉन/सिरेमिक मटेरियल, मायक्रो निगेटिव्ह प्रेशर, मायक्रो सक्शन नोजल | इलेक्ट्रॉनिक सेमीकंडक्टर, फार्मास्युटिकल्स |
| जड वस्तू / मोठा आकार | रबर सामग्री, मोठ्या व्यासाचा सक्शन कप, मल्टी-सक्शन कप ॲरे | ऑटोमोबाईल्स, लॉजिस्टिक पॅनेल |
| आरोग्य/प्रदूषण प्रतिबंध | फूड/मेडिकल ग्रेड सिलिकॉन, साफ करणे सोपे आहे | औषध, अन्न |
| मऊ / अनियमित पृष्ठभाग | स्पंज सामग्री, विकृत सक्शन कप | कार इंटीरियर, अन्न |
| Antistatic आवश्यकता | Antistatic सिलिकॉन, आयन वारा सहाय्य | इलेक्ट्रॉनिक सेमी कंडक्टर |
स्थापना मॅन्युअल
PDF डाउनलोड करा
चेतावणी + खबरदारी （वापरण्यापूर्वी वाचा）
PDF डाउनलोड करा
