व्हॅक्यूम सक्शन हे चार मुख्य फायद्यांसह औद्योगिक ऑटोमेशनमध्ये "लवचिक ग्रासपिंग" साठी एक मुख्य उपाय आहे: गैर-हानीकारक आकलन, बहु-मटेरियल/अनियमित वर्कपीसशी जुळवून घेण्याची क्षमता, स्वच्छ आणि पर्यावरण संरक्षण आणि लवचिक ऑपरेशन. हे वर्कपीसच्या विविध उद्योग वैशिष्ट्यांशी जुळवून घेतले जाऊ शकते (पातळ/जाड, सुस्पष्टता/खडबडी, स्वच्छताविषयक/मानक).

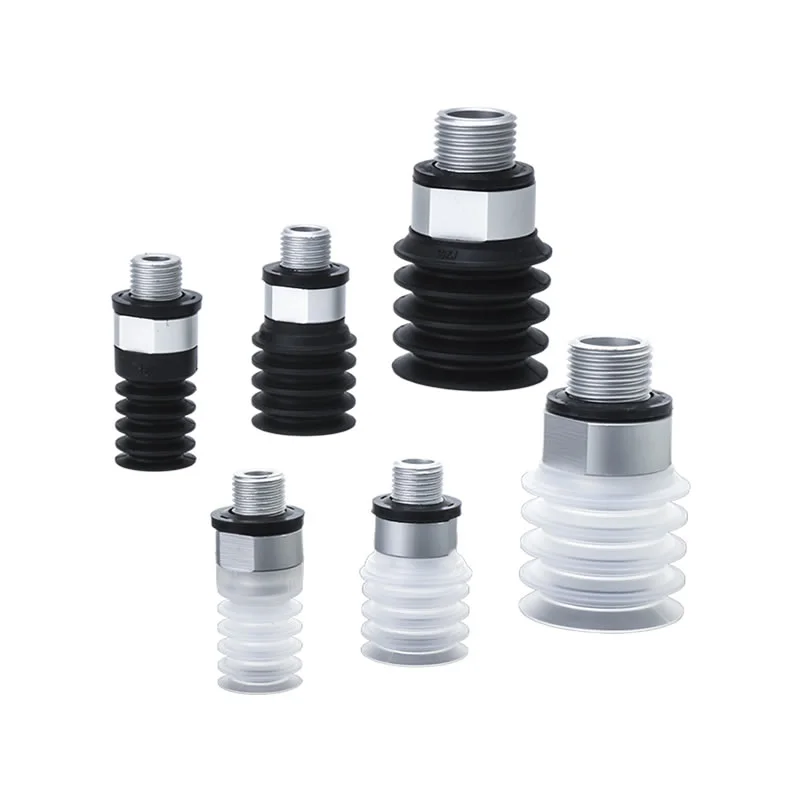

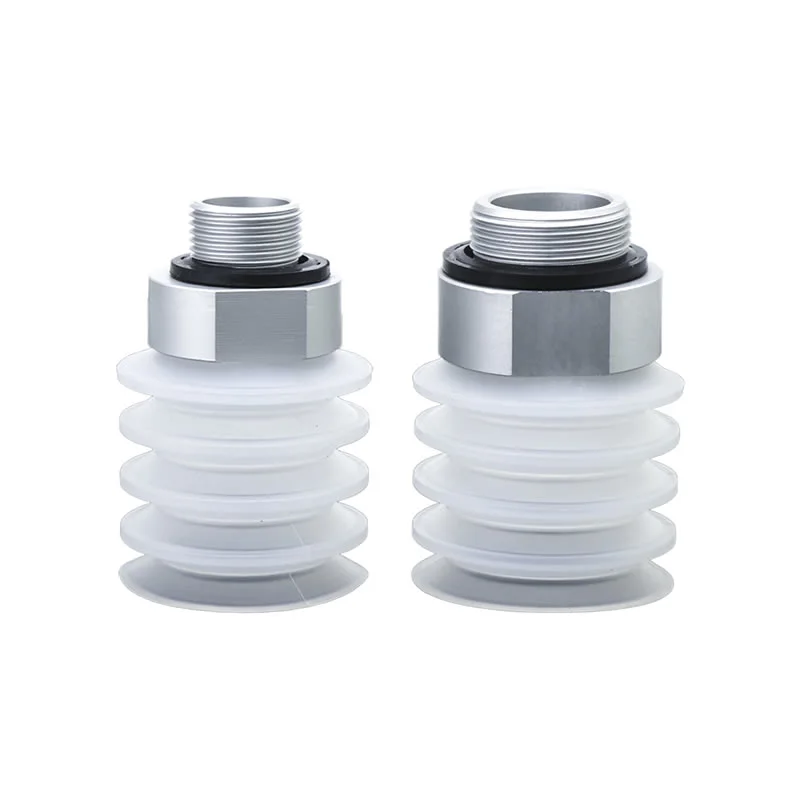

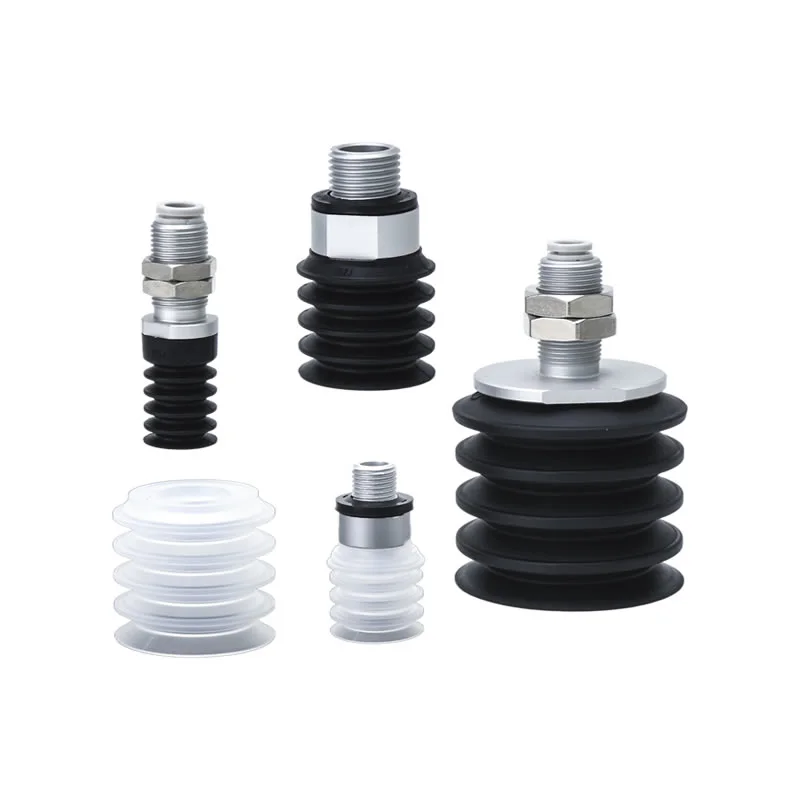

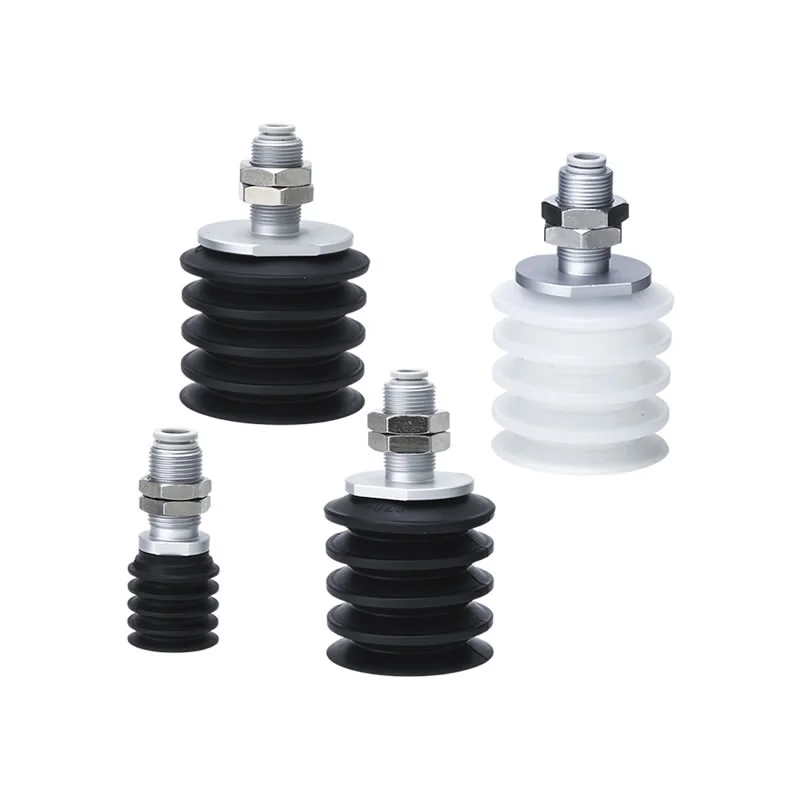

बेलोज व्हॅक्यूम सक्शन कप ZP2-ZJ
Commaelec Factory's Bellows Vacuum Suction Cups ZP2-ZJ औद्योगिक ऑटोमेशन ऍप्लिकेशन्ससाठी एक उपाय प्रदान करतात जे विश्वसनीय कार्यक्षमतेसह खर्च-प्रभावशीलता एकत्र करतात. एकॉर्डियन बेलो डिझाइन (φ2–φ6 साठी 1.5-लेयर, φ15–φ46 साठी 4.5-लेयर) असमान आणि कोन पृष्ठभागांशी जुळवून घेते, स्थिती विचलनाची भरपाई करते आणि स्थिर सक्शन सुनिश्चित करते. उच्च-गुणवत्तेची सामग्री आणि परिपक्व व्हॅक्यूम तंत्रज्ञानासह बनविलेले, ते मजबूत चिकटपणा देतात आणि स्थिर पुरवठ्यासह सानुकूलित समाधानांना समर्थन देतात.
क्लिक करा आणि निवड सुरू करा
》उत्पादन माहितीवर परत या
बेलोज व्हॅक्यूम सक्शन कप ZP2-ZJ
ZP2 मालिका बेलोज व्हॅक्यूम पॅड युनिट
ॲडॉप्टर बेलोज व्हॅक्यूम पॅडसह ZP2-T मालिका
वर्णन
ऑर्डर कशी करायची
तपशील / साहित्य
अर्ज
संसाधन
बेलोज व्हॅक्यूम सक्शन कप ZP2-ZJ चे फायदे
हाय-स्पीड हाताळणी
हाय-सायकल पिक-अँड-प्लेस ऑपरेशन्स दरम्यान स्थिर सक्शन सुनिश्चित करून, स्वयंचलित सिस्टममध्ये जलद प्रतिसादासाठी डिझाइन केलेले.
उत्कृष्ट अनुकूलता
लवचिक बेलोची रचना विश्वसनीय सीलिंगसाठी असमान, वक्र किंवा झुकलेल्या पृष्ठभागांशी सहजपणे जुळते.
कॉम्पॅक्ट / स्पेस-सेव्हिंग
अतिरिक्त बफरिंग जागेची आवश्यकता नाही, ते कॉम्पॅक्ट उपकरणे आणि दाट मांडणीसाठी आदर्श बनवते.
साहित्य विविधता
एनबीआर, सिलिकॉन आणि विविध तापमान आणि कामकाजाच्या वातावरणास अनुरूप सानुकूलित साहित्यात उपलब्ध.
मार्क-मुक्त पर्याय
पर्यायी नॉन-मार्किंग साहित्य काच किंवा इलेक्ट्रॉनिक घटकांसारख्या संवेदनशील पृष्ठभागांचे संरक्षण करण्यात मदत करतात.
फॅक
ZJ शैली काय आहे?
बेलोज व्हॅक्यूम सक्शन कप ZP2-ZJ मध्ये लवचिकता आणि स्थिरतेसाठी डिझाइन केलेली एकॉर्डियन (बेलो) रचना आहे.
1.5-लेयर (φ2–φ6) आणि 4.5-लेयर (φ15–φ46) डिझाइनमध्ये उपलब्ध
असमान, वक्र किंवा झुकलेल्या पृष्ठभागांशी जुळवून घेते
हाताळणी दरम्यान उंची आणि कोन विचलनाची भरपाई करते
कॉम्पॅक्ट ऑटोमेशन सेटअपसाठी आदर्श, अतिरिक्त बफर स्पेसची आवश्यकता दूर करते
कोणते साहित्य उपलब्ध आहे?
NBR: सामान्य वापरासाठी किफायतशीर आणि पोशाख-प्रतिरोधक
सिलिकॉन: उच्च-तापमान आणि स्वच्छ वातावरणासाठी योग्य
सानुकूलित साहित्य: ZP2-ZJ बेलोज व्हॅक्यूम सक्शन कप अँटी-स्टॅटिक प्रकारांमध्ये किंवा विशिष्ट उद्योग आवश्यकतांनुसार तयार केलेल्या विशेष मिश्रित सामग्रीमध्ये उपलब्ध आहे.
Commaelec सातत्यपूर्ण सामग्रीची गुणवत्ता सुनिश्चित करते आणि कामाच्या परिस्थितीवर आधारित तयार केलेल्या समाधानांना समर्थन देते
ठराविक अनुप्रयोग काय आहेत?
रोबोटिक पिक-अँड-प्लेस सिस्टम
अनियमित किंवा टोकदार वर्कपीस हाताळणे
इलेक्ट्रॉनिक्स, लहान भाग असेंब्ली आणि अचूक उत्पादन
कॉम्पॅक्ट ऑटोमेशन उपकरणे जेथे जागा मर्यादित आहे
ते कसे कॉन्फिगर केले जातात?
एकाधिक आकार: φ2, φ4, φ5, φ6, φ15, φ20, φ30, φ40, φ46
अर्जाच्या गरजेनुसार 1.5-लेयर किंवा 4.5-लेयर बेलोची निवड
विविध माउंटिंग आणि व्हॅक्यूम सिस्टमसह सुसंगत
विशिष्ट प्रकल्पांसाठी सानुकूलित कॉन्फिगरेशनचे समर्थन करते

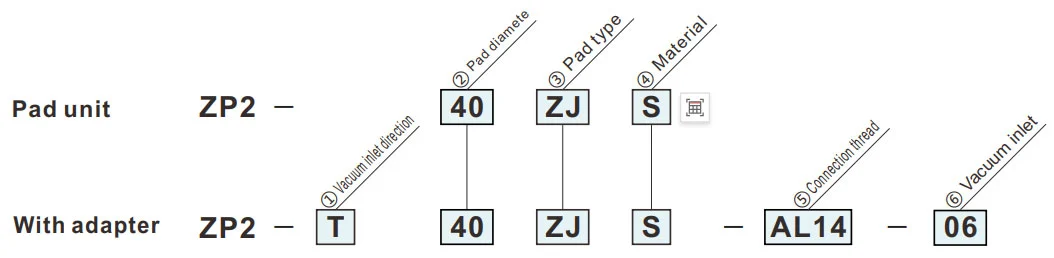

ऑर्डर कशी करायची
- वापरासाठी जेथे बफरसाठी जागा नाही (स्प्रिंग प्रकार).
- कलते शोषण पृष्ठभागासह कामाचे तुकडे.
| ③पॅड प्रकार | |
| झेडजे | बेलोज (4.5-टप्पा) |
| ④ साहित्य | |
| N | NBR |
| S | सिलिकॉन रबर |
| U | युरेथेन रबर |
| F | FKM |
| जीएन | प्रवाहकीय NBR |
| जीएस | प्रवाहकीय सिलिकॉन रबर |
हिरवे चिन्ह सानुकूलित मॉडेल आहे.
| ①व्हॅक्यूम इनलेट दिशा |
⑤ ⑥
② पॅड व्यास(मिमी)
|
B15 | B20 | B30 | 40 | 46 | |||||
| ø15 | ø20 | ø30 | ø40 | ø46 | |||||||
| T | उभ्या |
|
⑤कनेक्शन धागा | नर धागा | AL12 | M12 x1.0 | ● | ● | - | - | - |
| AL14 | M14 x1.0 | - | - | ● | ● | ● | |||||
| ⑥व्हॅक्यूम इनलेट | एक-स्पर्श फिटिंग | 06 | ø6 | ● | ● | ● | ● | ● | |||
|
नर धागा | A10 | M10 x1.0 | ● | ● | - | - | - | |||
| A16 | M16 x1.0 | - | - | ● | - | - | |||||
| A20 | M20 x1.5 | - | - | - | ● | - | |||||
| A30 | M30 x1.5 | - | - | - | - | ● | |||||
परिमाणे(मिमी)
हिरवे चिन्ह सानुकूलित मॉडेल आहे.

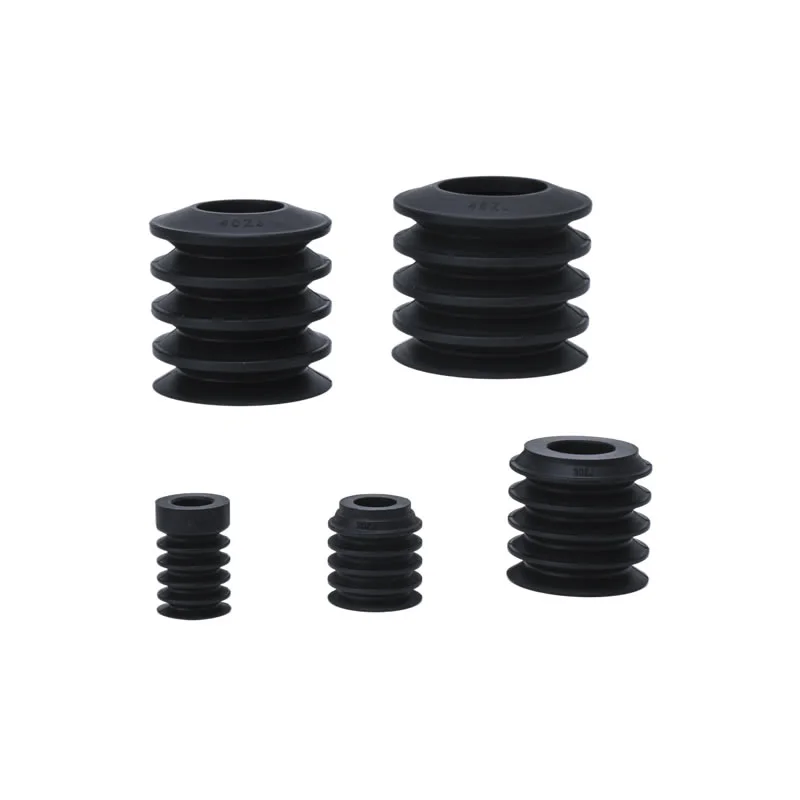

झेडजे
घुंगरू
| मॉडेल | øA | øB | øC | øD | øE | P | Y | |||
|
② पॅड dia |
③ पॅड प्रकार |
④ पॅड साहित्य |
||||||||
| ZP2 | B15 | झेडजे |
N S U F जीएन जीएस |
14 | 15 | 6.7 | 8 | 15 | 23 | 16.2 |
| B20 | 19 | 20 | 13 | 9 | 21 | 18 | ||||
| B30 | 29 | 30 | 19.5 | 14 | 24 | 28.5 | 25.5 | |||
| 40 | 40 | 44 | 29 | 21 | 44 | 40.2 | ||||
| 46 | 46 | 50 | 35 | 27 | 30 | |||||
संदर्भासाठी मॉडेल: ZP2-B15ZJS

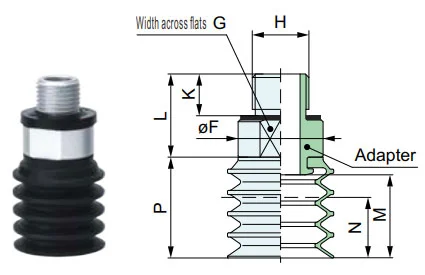

ZP2-T
उभ्या
| मॉडेल | øF | G | H | K | L | M | N | P | अडॅप्टर | |||||
|
① व्हॅक्यूम प्रवेशाची दिशा |
② पॅड dia |
③ पॅड प्रकार |
④ पॅड साहित्य |
⑥ व्हॅक्यूम प्रवेश |
||||||||||
| ZP2 | T | B15 | झेडजे |
N S U F जीएन जीएस |
A10 | 15 | 14 | M10x1 | 8.8 | 17.5 | 16.2 | 9 | 23 | ZP2A-Z31-1P |
| B20 | 16 | 12 | 21 | ZP2A-Z31-2P | ||||||||||
| B30 | A16 | 24 | 21 | M16x1.5 | 11.8 | 23.5 | 23.5 | 17.5 | 28.5 | ZP2A-Z31-3P | ||||
| 40 | A20 | 34 | 30 | M20x1.5 | 26.5 | 38.5 | 30 | 44 | ZP2A-Z31-4P | |||||
| 46 | A30 | 42 | 38 | M30x1.5 | 11.4 | 29.5 | ZP2A-Z31-5P | |||||||
संदर्भासाठी मॉडेल: ZP2-TB15ZJS-A10

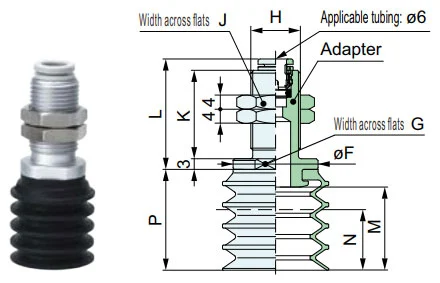

ZP2-T
उभ्या
| मॉडेल | øF | G | H | J | K | L | M | N | P | अडॅप्टर | ||||||
|
① व्हॅक्यूम इनलेट डायरेक्शन |
② पॅड dia |
③ पॅड प्रकार |
④ पॅड साहित्य |
⑤ जोडणी धागा |
⑥ व्हॅक्यूम प्रवेश |
|||||||||||
| ZP2 | T | B15 | झेडजे |
N S U F जीएन जीएस |
AL12 | 06 | 15 | 14 | M12x1 | 17 | 20 | 26.2 | 16.2 | 9 | 23 | ZP2A-Z32-1 |
| B20 | 16 | 12 | 21 | ZP2A-Z32-2 | ||||||||||||
| B30 | AL14 | 24 | 21 | M14x1 | 19 | 25 | 31.2 | 23.5 | 17.5 | 28.5 | ZP2A-Z32-3 | |||||
| 40 | 34 | 30 | 38.5 | 30 | 44 | ZP2A-Z32-4 | ||||||||||
| 46 | 42 | 38 | ZP2A-Z32-5 | |||||||||||||
संदर्भासाठी मॉडेल: ZP2-TB30ZJS-AL14-06
पॅड साहित्य आणि वैशिष्ट्ये
⚪:थोडा किंवा कोणताही प्रभाव नाही △:स्थितींवर अवलंबून वापरला जाऊ शकतो X:योग्य नाही
|
साहित्य
वैशिष्ट्ये
|
प्रतीक | ड्युरोमीटर HS (±5°) |
रंग च्या रबर |
कार्यरत आहे तापमान श्रेणी (°C) |
तेल प्रतिकार गॅसोलीन |
तेल प्रतिकार बेंझोल |
बेस प्रतिकार |
आम्ल प्रतिकार |
हवामानक्षमता | ओझोन प्रतिकार |
ओरखडा प्रतिकार |
जलरोधक | दिवाळखोर प्रतिकार (बेंझिन, टोल्युइन) |
अर्ज |
| NBR | N | 50 | काळा | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | सामान्य कामाचे हस्तांतरण, नालीदार बोर्ड, लिबास प्लेट, लोखंडी प्लेट आणि इतर |
| सिलिकॉन रबर | S | 45 ~ 50 | पांढरा | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | सेमीकंडक्टर, डाय-कास्टिंगमधून काढून टाकणे, पातळ काम, फूड प्रोसेसर |
| युरेथेन रबर | U | 50 ~ 60 | तपकिरी | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | पन्हळी बोर्ड, लोखंडी प्लेट, लिबास प्लेट |
| FKM | F | 60 | काळा | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | रासायनिक काम |
| प्रवाहकीय NBR | जीएन | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | सेमीकंडक्टरचे सामान्य कार्य (स्थिर विद्युत प्रतिरोध) | |
| प्रवाहकीय सिलिकॉन रुबे | जीएस | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | सेमीकंडक्टर (स्थिर वीज) |
वरील सारणीमध्ये विषय रबर सामग्रीची फक्त सामान्य वैशिष्ट्ये समाविष्ट आहेत. निळा चिन्ह सानुकूलित मॉडेल आहे.
विविध औद्योगिक क्षेत्रांमध्ये वायवीय घटक (व्हॅक्यूम सक्शन कप) च्या अर्जाची रूपरेषा
I. मुख्य ताकद
II. उद्योगाद्वारे अर्ज काढणे
A. औषध आणि वैद्यकीय उद्योग
A.1: मुख्य आवश्यकता:स्वच्छ आणि प्रदूषणमुक्त (FDA/GMP अनुरूप), सौम्य आणि नुकसान न करणारे आणि क्रॉस-दूषित प्रतिबंध
A.2 प्रमुख परिस्थिती:
1. फार्मास्युटिकल पॅकेजिंग: औषधाची बाटली / फार्मास्युटिकल प्लेट / इन्फ्युजन बॅग पिकअप (फूड ग्रेड सिलिकॉन सक्शन कप, कण शेडिंग नाही)
2. वैद्यकीय उपकरण असेंबली: शस्त्रक्रिया उपकरणे/वैद्यकीय कॅथेटर/प्रोस्थेसिस हाताळणीचे तुकडे (समायोज्य नकारात्मक दाब, विकृती संरक्षण)
3. जैविक प्रयोगशाळा: पेट्री डिश/सेन्ट्रीफ्यूज ट्यूब/अभिकर्मक कार्ड हस्तांतरण (रासायनिक प्रतिरोधक, निर्जंतुकीकरण सुसंगत)
B. इलेक्ट्रॉनिक्स आणि सेमीकंडक्टर उद्योग
B.1 मुख्य आवश्यकता:अँटी-स्टॅटिक (10⁶-10¹¹Ω), अचूक स्थिती (त्रुटी ≤0.01 मिमी), स्क्रॅच प्रतिरोध
B.2 प्रमुख परिस्थिती:
1. चिप/सेमीकंडक्टर: वेफर हाताळणी, चिप पॅकेजिंग (सच्छिद्र सिरॅमिक/अँटी-स्टॅटिक सिलिकॉन सक्शन कप, फुटणे टाळण्यासाठी एकसमान नकारात्मक दाब)
2. पीसीबी/घटक: लवचिक पीसीबी, सूक्ष्म घटक (0402 प्रतिरोधक) पृष्ठभागावर बसवलेले (सुरकुतणे/फाडणे टाळण्यासाठी पातळ सिलिकॉन/जेल/मायक्रो सक्शन कप)
3. डिस्प्ले: LCD/OLED पॅनेल, टच ग्लास ग्रॅब (उच्च पारदर्शक सामग्री, कोणतेही डाग आणि ओरखडे नाहीत)
C. ऑटोमोबाईल आणि ऑटो पार्ट्स उद्योग
C.1 मुख्य आवश्यकता:मोठे सक्शन (सिंगल सक्शन डिस्क ≥500N), मल्टी-स्पेसिफिकेशन अनुकूलन (मेटल/प्लास्टिक/ग्लास), नॉन-स्लिप
C.2 प्रमुख परिस्थिती:
4. बॉडी मॅन्युफॅक्चरिंग: स्टील प्लेट / डोअर फ्रेम हाताळणी वेल्डिंग (मोठ्या व्यासाचे रबर / मल्टी-सक्शन कप ॲरे, अँटी-स्लिप टेक्सचर)
5. ग्लास / इंटीरियर: विंडस्क्रीन इंस्टॉलेशन, लेदर सीट पृष्ठभाग हस्तांतरण (तापमान प्रतिरोधक सिलिकॉन / स्पंज सक्शन कप, विकृती संरक्षण)
6. भाग: इंजिन सिलेंडर बॉडी / गिअरबॉक्स हाऊसिंग ग्रॅब (व्हॅक्यूम + मेकॅनिकल लॉक, अँटी-फॉल)
D. अन्न आणि पॅकेजिंग उद्योग
D.1 मुख्य आवश्यकता:फूड ग्रेड मटेरियल (एफडीए प्रमाणित), स्वच्छ करणे सोपे, क्रश प्रतिरोधक
D.2 प्रमुख परिस्थिती:
1. अन्न हाताळणी: भाजलेले माल / ताजे मांस / फळांची वर्गवारी (कमी सक्शन स्पंज सक्शन कप, गंधहीन आणि धुण्यास सोपे)
2. पॅकेजिंग ऑटोमेशन: पॅकेजिंग बॅग उघडणे, निर्जंतुकीकरण कार्टन मोल्डिंग (स्टॅटिक एलिमिनेशन/ मल्टी-पॉइंट सक्शन, पातळ/हार्ड पॅकेजिंगसाठी योग्य)
E. लॉजिस्टिक आणि वेअरहाउसिंग उद्योग
E.1 मुख्य आवश्यकता:कार्यक्षम अनुकूलन (वस्तूंची अनेक वैशिष्ट्ये), स्थिर दाब, अँटी-फॉल
E.2 प्रमुख परिस्थिती:
1. कार्टन हाताळणी: ई-कॉमर्स कार्टन सॉर्टिंग (ॲडजस्टेबल सक्शन ॲरे, व्हॅक्यूम प्रेशर)
2. प्लेट/रोल: वुड बोर्ड/प्लास्टिक फिल्म रोल ट्रान्सफर (लांब पट्टी/कंडककृती सक्शन कप, ऑफसेट टाळण्यासाठी एकसमान शोषण)
F. नवीन ऊर्जा आणि विशेष उद्योग
F.1 नवीन ऊर्जा (लिथियम बॅटरी/पीव्ही):
1. लिथियम बॅटरी प्लेट (अँटी-स्टॅटिक पोरस सक्शन कप, अँटी-डस्ट), फोटोव्होल्टेइक ग्लास (मोठा सक्शन सिलिकॉन सक्शन कप, स्क्रॅच नाही)
F.2 छपाई आणि कागद
1. कागद/मुद्रित पदार्थ कॅप्चर (शोषक कागद साहित्य, फाटणे आणि शाई दूषित होण्यापासून रोखण्यासाठी थोडासा नकारात्मक दबाव)
III. कोर अनुकूलन तर्कशास्त्राचा सारांश
| वर्कपीसची वैशिष्ट्ये | पिपेट अनुकूलन कार्यक्रम | संबंधित उद्योग परिस्थिती |
| पातळ / नाजूक / अचूक | सिलिकॉन/सिरेमिक मटेरियल, मायक्रो निगेटिव्ह प्रेशर, मायक्रो सक्शन नोजल | इलेक्ट्रॉनिक सेमीकंडक्टर, फार्मास्युटिकल्स |
| जड वस्तू / मोठा आकार | रबर सामग्री, मोठ्या व्यासाचा सक्शन कप, मल्टी-सक्शन कप ॲरे | ऑटोमोबाईल्स, लॉजिस्टिक पॅनेल |
| आरोग्य/प्रदूषण प्रतिबंध | फूड/मेडिकल ग्रेड सिलिकॉन, साफ करणे सोपे आहे | औषध, अन्न |
| मऊ / अनियमित पृष्ठभाग | स्पंज सामग्री, विकृत सक्शन कप | कार इंटीरियर, अन्न |
| Antistatic आवश्यकता | Antistatic सिलिकॉन, आयन वारा सहाय्य | इलेक्ट्रॉनिक सेमी कंडक्टर |
