व्हॅक्यूम सक्शन हे चार मुख्य फायद्यांसह औद्योगिक ऑटोमेशनमध्ये "लवचिक ग्रासपिंग" साठी एक मुख्य उपाय आहे: गैर-हानीकारक आकलन, बहु-मटेरियल/अनियमित वर्कपीसशी जुळवून घेण्याची क्षमता, स्वच्छ आणि पर्यावरण संरक्षण आणि लवचिक ऑपरेशन. हे वर्कपीसच्या विविध उद्योग वैशिष्ट्यांशी जुळवून घेतले जाऊ शकते (पातळ/जाड, सुस्पष्टता/खडबडी, स्वच्छताविषयक/मानक).
बेलोज व्हॅक्यूम सक्शन कप ZP2-MB
चीनमधील अग्रगण्य उत्पादक म्हणून, आमचा कारखाना बेलोज व्हॅक्यूम सक्शन कप ZP2-MB (व्यास ø4–20 मिमी) विशेषत: झुकलेल्या किंवा गोलाकार वर्कपीससाठी डिझाइन केलेले आहे. आम्ही एक अद्वितीय कोरुगेटेड (एकॉर्डियन-शैली) रचना असलेले समाधान प्रदान करतो जे अतिरिक्त जागेची आवश्यकता न घेता अंगभूत कुशनिंग कार्यक्षमता सक्षम करते. आम्ही NBR, सिलिकॉन आणि अँटी-स्टॅटिक मटेरियलमध्ये तयार स्टॉक राखतो आणि M3/M5 थ्रेडेड इंटरफेस पर्याय ऑफर करतो.
क्लिक करा आणि निवड सुरू करा
》उत्पादन माहितीवर परत या
बेलोज व्हॅक्यूम सक्शन कप ZP2-MB
ZP2 मालिका बेलोज व्हॅक्यूम पॅड युनिट
ॲडॉप्टर बेलोज व्हॅक्यूम पॅडसह ZP2-T मालिका
वर्णन
ऑर्डर कशी करायची
तपशील / साहित्य
अर्ज
संसाधन

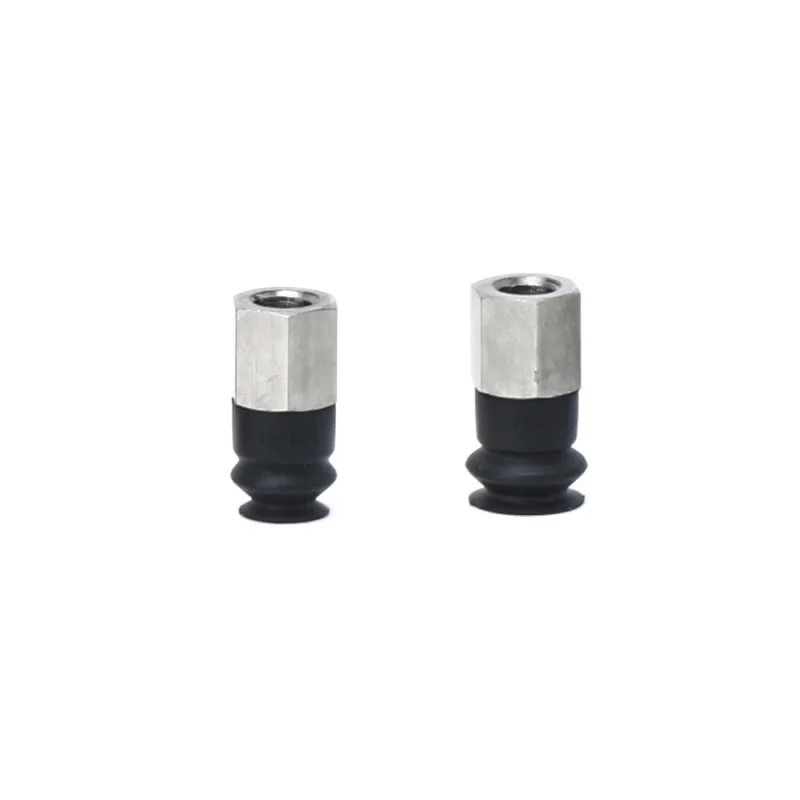

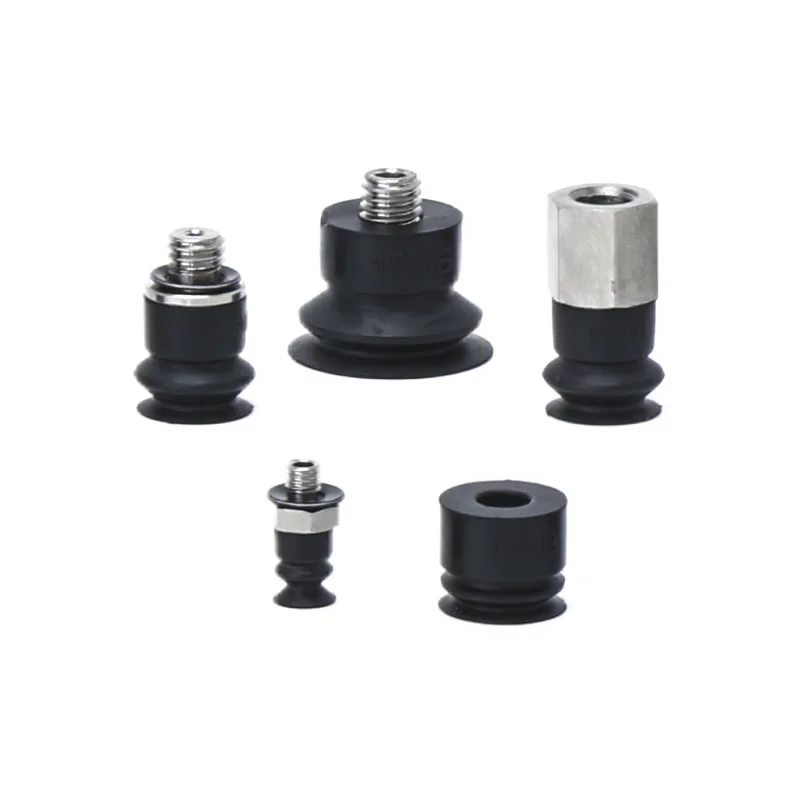

Zhejiang Comma Electric Co., Ltd. व्यावसायिकपणे उच्च-गुणवत्तेचे बेलो व्हॅक्यूम सक्शन कप ZP2-MB तयार करते. आमचा कारखाना तुमच्यासाठी सानुकूलित सेवा आणि विनामूल्य नमुने देखील प्रदान करतो. हा वायवीय ऑटोमेशन सिस्टीममधील एक लघु लवचिक सक्शन घटक आहे, विशेषत: अनियमित, गोलाकार किंवा कलते पृष्ठभागांसाठी डिझाइन केलेले.
कोर तंत्रज्ञान
अनियमित पृष्ठभागांसह उच्च सुसंगतता:एकॉर्डियन-शैलीतील बेलोज स्ट्रक्चर असलेले, बेलोज व्हॅक्यूम सक्शन कप ZP2-MB स्वयंचलितपणे गोलाकार, कलते किंवा अनियमित आकाराच्या वर्कपीस पृष्ठभागांशी जुळवून घेतात आणि सुरक्षित आणि स्थिर पकड प्रक्रिया सुनिश्चित करतात.
एकात्मिक कुशनिंग डिझाइन:प्लीटेड स्ट्रक्चर अंतर्निहित भौतिक लवचिकता प्रदान करते, अतिरिक्त स्प्रिंग-लोडेड बफर माउंट्सची आवश्यकता न ठेवता संपर्क प्रभाव प्रभावीपणे शोषून घेते-ज्यामुळे स्थापना जागेचे लक्षणीय संरक्षण होते.
अचूक सूक्ष्मीकरण अनुप्रयोग:विशेषतः लहान, सुस्पष्टता घटकांसाठी अभियंता; इलेक्ट्रॉनिक्स उत्पादन, अचूक असेंब्ली आणि कॉम्पॅक्ट ऑटोमेशन सिस्टममध्ये सूक्ष्म-भाग हाताळण्यासाठी मुख्य उपाय म्हणून काम करते.
बहु-उद्योग लागूता:सूक्ष्म गोलाकार इलेक्ट्रॉनिक घटक, अनियमित धातूचे भाग आणि कलते प्लास्टिक फिटिंग्ज पकडण्यासाठी मोठ्या प्रमाणावर वापरले जाते; लहान आकाराच्या रोबोटिक प्रणाली आणि अचूक पॅकेजिंग उपकरणांमध्ये अखंडपणे समाकलित करते.
कॉम्पॅक्ट स्पेस अनुकूलन:अतिरिक्त बफर (स्प्रिंग-प्रकार) इंस्टॉलेशन स्पेस आवश्यक नाही. एकात्मिक रचना जागा-प्रतिबंधित ऑटोमेशन उपकरणे किंवा रोबोटिक आर्म टिप्ससाठी डिझाइन केलेली आहे, ज्यामुळे विविध कॉम्पॅक्ट उत्पादन लाइन्समध्ये अखंड एकीकरण सक्षम होते.

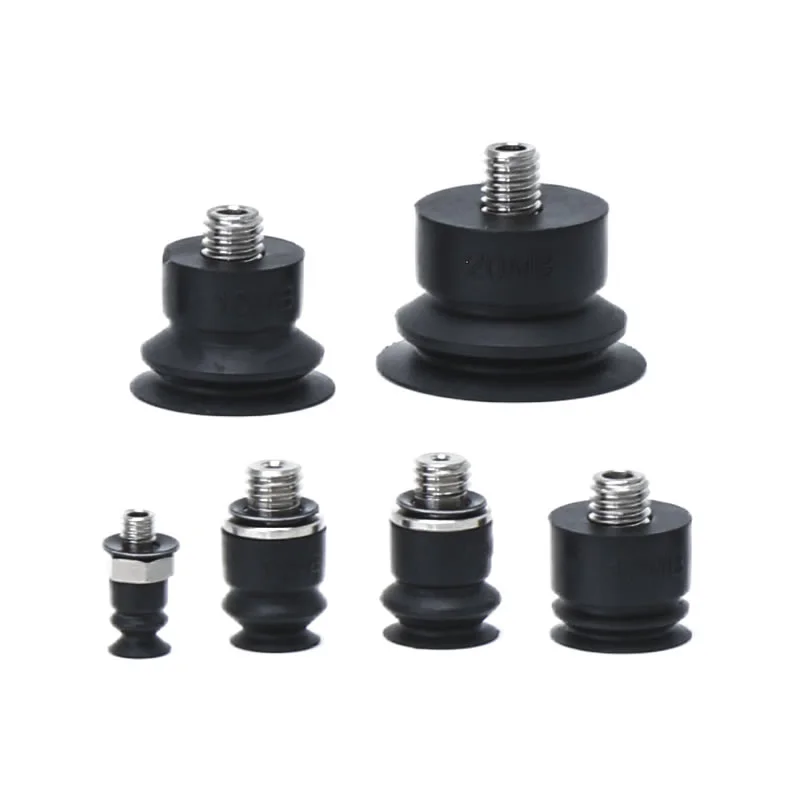

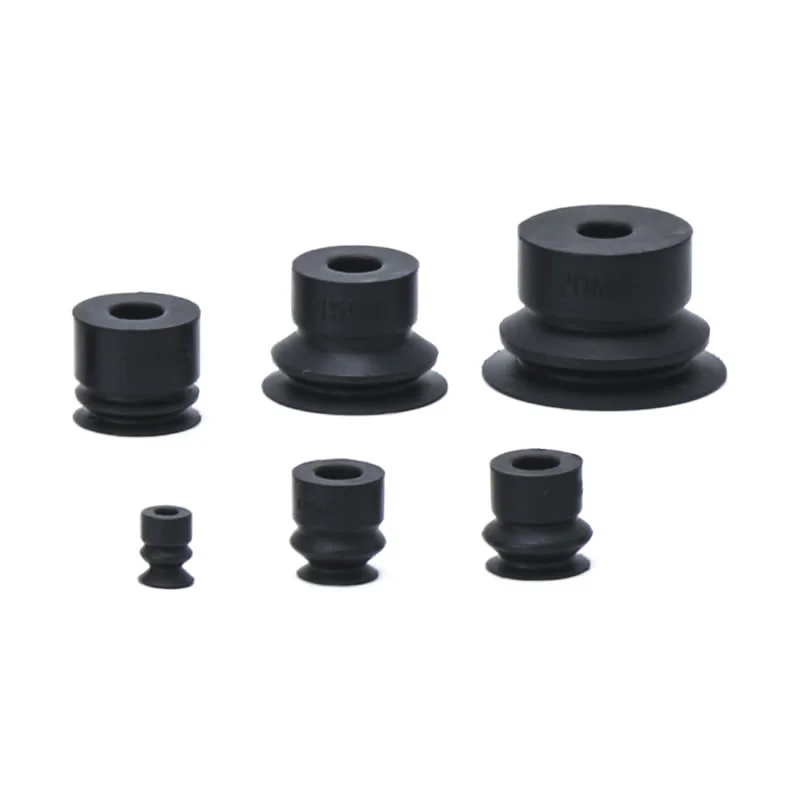

मुख्य वैशिष्ट्ये:व्यासाचे पर्याय: बेलोज व्हॅक्यूम सक्शन कप ZP2-MB ची सँडब्लास्टेड मालिका φ4mm, φ6mm, φ8mm, φ10mm, φ15mm आणि φ20mm यासह अनेक मानक व्यासांमध्ये उपलब्ध आहे.
साहित्य निवड:नायट्रिल रबर (मॉडेल पदनामात 'N' सह NBR), सिलिकॉन रबर ('S' चिन्हांकित), पॉलीयुरेथेन रबर, तसेच प्रवाहकीय नायट्रिल रबर आणि प्रवाहकीय सिलिकॉन रबर ('GS' चिन्हांकित) सारख्या विशेष सामग्रीसह विविध ऑपरेशनल आवश्यकता पूर्ण करण्यासाठी सामग्रीची विस्तृत श्रेणी उपलब्ध आहे. ही सामग्री अँटी-स्टॅटिक गुणधर्म आणि विशिष्ट रासायनिक वातावरणास प्रतिकार करण्यासाठी डिझाइन केलेली आहे.
कनेक्शन पर्याय:M3×0.5 बाह्य थ्रेडसाठी A3 (φ4mm सक्शन कपशी सुसंगत) आणि M5×0.8 बाह्य थ्रेडसाठी A5/H5 (φ6mm, φ8mm आणि मोठ्या सक्शन कपशी सुसंगत) यासह अनेक थ्रेडेड कनेक्शन उपलब्ध आहेत. काही मॉडेल्स B5 अंतर्गत थ्रेड जॉइंट्सना देखील समर्थन देतात, व्हॅक्यूम पाइपलाइन आणि रोबोटिक आर्म ॲक्सेसरीजसह अखंड एकीकरण सुलभ करतात.

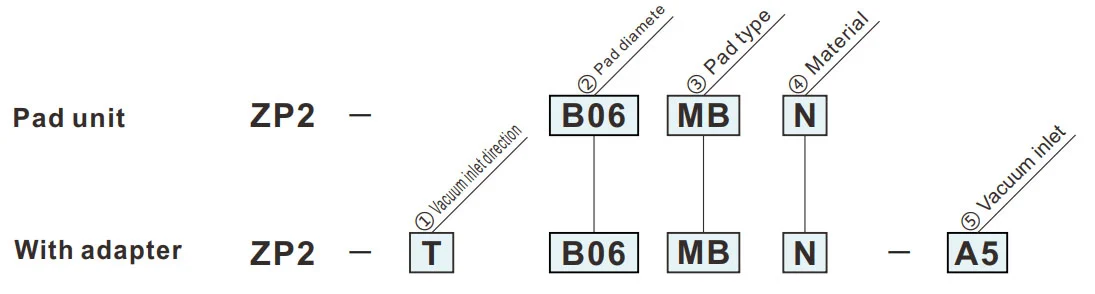

ऑर्डर कशी करायची
- वापरासाठी जेथे बफरसाठी जागा नाही (स्प्रिंग प्रकार).
- कलते शोषण पृष्ठभागासह कामाचे तुकडे.
| ①व्हॅक्यूम इनलेट दिशा | |
| T | उभ्या |
| ③पॅड प्रकार | |
| एमबी | घुंगरू |
|
⑤ व्हॅक्यूम इनलेट
② पॅड व्यास(मिमी)
|
B04 | B06 | B08 | B10 | B15 | B20 | |
| ø4 | ø6 | ø8 | ø10 | ø15 | ø20 | ||
| A3 | M3x0.5(पुरुष) | ● | — | — | — | — | — |
| H5 | M5x0.8(पुरुष) | — | ● | ● | ● | ● | ● |
| B5 | M5x0.8(स्त्री) | — | ● | ● | — | — | — |
| ④ साहित्य | |
| N | NBR |
| S | सिलिकॉन रबर |
| U | युरेथेन रबर |
| F | FKM |
| जीएन | प्रवाहकीय NBR |
| जीएस | प्रवाहकीय सिलिकॉन रबर |
हिरवे चिन्ह सानुकूलित मॉडेल आहे.
परिमाणे(मिमी)
हिरवे चिन्ह सानुकूलित मॉडेल आहे.
एमबी
घुंगरू
B04
| मॉडेल | |||
|
② पॅड dia |
③ पॅड प्रकार |
④ पॅड साहित्य |
|
| ZP2 | B02 | एमबी |
N S U F जीएन जीएस |
| B04 | |||
| B06 | |||
| 08 | |||
संदर्भासाठी मॉडेल: ZP2-B04MBS
अडॅप्टर माउंटिंग परिमाणे
एमबी
घुंगरू
B06,B08
| मॉडेल | øA | øB | øC | øD | |||
|
② पॅड dia |
③ पॅड प्रकार |
④ पॅड साहित्य |
|||||
| ZP2 | B06 | एमबी |
N S U F जीएन जीएस |
6 | 7 | 3.3 | 8.4 |
| B08 | 8 | 9 | 4.7 | 9.6 | |||
संदर्भासाठी मॉडेल: ZP2-B06MBN
अडॅप्टर माउंटिंग परिमाणे
एमबी
घुंगरू
B10,B15,B20
| मॉडेल | øA | øB | øC | øD | øE | øF | G | Y | |||
|
② पॅड dia |
③ पॅड प्रकार |
④ पॅड साहित्य |
|||||||||
| ZP2 | B10 | एमबी |
N S U F जीएन जीएस |
10 | 11 | 6.8 | 10.8 | 7.8 | 11 | 9.5 | 3 |
| B15 | 15 | 16 | 9.4 | 14.4 | 11 | 4.5 | |||||
| B20 | 20 | 21 | 12 | 18 | 10.8 | 15 | 13 | 5.5 | |||
संदर्भासाठी मॉडेल: ZP2-B10MBN
अडॅप्टर माउंटिंग परिमाणे
लागू पॅड: B10MB B15MB
लागू पॅड: B20MB
पॅड साहित्य आणि वैशिष्ट्ये
⚪:थोडा किंवा कोणताही प्रभाव नाही △:स्थितींवर अवलंबून वापरला जाऊ शकतो X:योग्य नाही
|
साहित्य
वैशिष्ट्ये
|
प्रतीक | ड्युरोमीटर HS (±5°) |
रंग च्या रबर |
कार्यरत आहे तापमान श्रेणी (°C) |
तेल प्रतिकार गॅसोलीन |
तेल प्रतिकार बेंझोल |
बेस प्रतिकार |
आम्ल प्रतिकार |
हवामानक्षमता | ओझोन प्रतिकार |
ओरखडा प्रतिकार |
जलरोधक | दिवाळखोर प्रतिकार (बेंझिन, टोल्युइन) |
अर्ज |
| NBR | N | 50 | काळा | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | सामान्य कामाचे हस्तांतरण, नालीदार बोर्ड, लिबास प्लेट, लोखंडी प्लेट आणि इतर |
| सिलिकॉन रबर | S | 45 ~ 50 | पांढरा | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | सेमीकंडक्टर, डाय-कास्टिंगमधून काढून टाकणे, पातळ काम, फूड प्रोसेसर |
| युरेथेन रबर | U | 50 ~ 60 | तपकिरी | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | पन्हळी बोर्ड, लोखंडी प्लेट, लिबास प्लेट |
| FKM | F | 60 | काळा | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | रासायनिक काम |
| प्रवाहकीय NBR | जीएन | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | सेमीकंडक्टरचे सामान्य कार्य (स्थिर विद्युत प्रतिरोध) | |
| प्रवाहकीय सिलिकॉन रुबे | जीएस | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | सेमीकंडक्टर (स्थिर वीज) |
वरील सारणीमध्ये विषय रबर सामग्रीची फक्त सामान्य वैशिष्ट्ये समाविष्ट आहेत. निळा चिन्ह सानुकूलित मॉडेल आहे.
विविध औद्योगिक क्षेत्रांमध्ये वायवीय घटक (व्हॅक्यूम सक्शन कप) च्या अर्जाची रूपरेषा
I. मुख्य ताकद
II. उद्योगाद्वारे अर्ज काढणे
A. औषध आणि वैद्यकीय उद्योग
A.1: मुख्य आवश्यकता:स्वच्छ आणि प्रदूषणमुक्त (FDA/GMP अनुरूप), सौम्य आणि नुकसान न करणारे आणि क्रॉस-दूषित प्रतिबंध
A.2 प्रमुख परिस्थिती:
1. फार्मास्युटिकल पॅकेजिंग: औषधाची बाटली / फार्मास्युटिकल प्लेट / इन्फ्युजन बॅग पिकअप (फूड ग्रेड सिलिकॉन सक्शन कप, कण शेडिंग नाही)
2. वैद्यकीय उपकरण असेंबली: शस्त्रक्रिया उपकरणे/वैद्यकीय कॅथेटर/प्रोस्थेसिस हाताळणीचे तुकडे (समायोज्य नकारात्मक दाब, विकृती संरक्षण)
3. जैविक प्रयोगशाळा: पेट्री डिश/सेन्ट्रीफ्यूज ट्यूब/अभिकर्मक कार्ड हस्तांतरण (रासायनिक प्रतिरोधक, निर्जंतुकीकरण सुसंगत)
B. इलेक्ट्रॉनिक्स आणि सेमीकंडक्टर उद्योग
B.1 मुख्य आवश्यकता:अँटी-स्टॅटिक (10⁶-10¹¹Ω), अचूक स्थिती (त्रुटी ≤0.01 मिमी), स्क्रॅच प्रतिरोध
B.2 प्रमुख परिस्थिती:
1. चिप/सेमीकंडक्टर: वेफर हाताळणी, चिप पॅकेजिंग (सच्छिद्र सिरॅमिक/अँटी-स्टॅटिक सिलिकॉन सक्शन कप, फुटणे टाळण्यासाठी एकसमान नकारात्मक दाब)
2. पीसीबी/घटक: लवचिक पीसीबी, सूक्ष्म घटक (0402 प्रतिरोधक) पृष्ठभागावर बसवलेले (सुरकुतणे/फाडणे टाळण्यासाठी पातळ सिलिकॉन/जेल/मायक्रो सक्शन कप)
3. डिस्प्ले: LCD/OLED पॅनेल, टच ग्लास ग्रॅब (उच्च पारदर्शक सामग्री, कोणतेही डाग आणि ओरखडे नाहीत)
C. ऑटोमोबाईल आणि ऑटो पार्ट्स उद्योग
C.1 मुख्य आवश्यकता:मोठे सक्शन (सिंगल सक्शन डिस्क ≥500N), मल्टी-स्पेसिफिकेशन अनुकूलन (मेटल/प्लास्टिक/ग्लास), नॉन-स्लिप
C.2 प्रमुख परिस्थिती:
4. बॉडी मॅन्युफॅक्चरिंग: स्टील प्लेट / डोअर फ्रेम हाताळणी वेल्डिंग (मोठ्या व्यासाचे रबर / मल्टी-सक्शन कप ॲरे, अँटी-स्लिप टेक्सचर)
5. ग्लास / इंटीरियर: विंडस्क्रीन इंस्टॉलेशन, लेदर सीट पृष्ठभाग हस्तांतरण (तापमान प्रतिरोधक सिलिकॉन / स्पंज सक्शन कप, विकृती संरक्षण)
6. भाग: इंजिन सिलेंडर बॉडी / गिअरबॉक्स हाऊसिंग ग्रॅब (व्हॅक्यूम + मेकॅनिकल लॉक, अँटी-फॉल)
D. अन्न आणि पॅकेजिंग उद्योग
D.1 मुख्य आवश्यकता:फूड ग्रेड मटेरियल (एफडीए प्रमाणित), स्वच्छ करणे सोपे, क्रश प्रतिरोधक
D.2 प्रमुख परिस्थिती:
1. अन्न हाताळणी: भाजलेले माल / ताजे मांस / फळांची वर्गवारी (कमी सक्शन स्पंज सक्शन कप, गंधहीन आणि धुण्यास सोपे)
2. पॅकेजिंग ऑटोमेशन: पॅकेजिंग बॅग उघडणे, निर्जंतुकीकरण कार्टन मोल्डिंग (स्टॅटिक एलिमिनेशन/ मल्टी-पॉइंट सक्शन, पातळ/हार्ड पॅकेजिंगसाठी योग्य)
E. लॉजिस्टिक आणि वेअरहाउसिंग उद्योग
E.1 मुख्य आवश्यकता:कार्यक्षम अनुकूलन (वस्तूंची अनेक वैशिष्ट्ये), स्थिर दाब, अँटी-फॉल
E.2 प्रमुख परिस्थिती:
1. कार्टन हाताळणी: ई-कॉमर्स कार्टन सॉर्टिंग (ॲडजस्टेबल सक्शन ॲरे, व्हॅक्यूम प्रेशर)
2. प्लेट/रोल: वुड बोर्ड/प्लास्टिक फिल्म रोल ट्रान्सफर (लांब पट्टी/कंडककृती सक्शन कप, ऑफसेट टाळण्यासाठी एकसमान शोषण)
F. नवीन ऊर्जा आणि विशेष उद्योग
F.1 नवीन ऊर्जा (लिथियम बॅटरी/पीव्ही):
1. लिथियम बॅटरी प्लेट (अँटी-स्टॅटिक पोरस सक्शन कप, अँटी-डस्ट), फोटोव्होल्टेइक ग्लास (मोठा सक्शन सिलिकॉन सक्शन कप, स्क्रॅच नाही)
F.2 छपाई आणि कागद
1. कागद/मुद्रित पदार्थ कॅप्चर (शोषक कागद साहित्य, फाटणे आणि शाई दूषित होण्यापासून रोखण्यासाठी थोडासा नकारात्मक दबाव)
III. कोर अनुकूलन तर्कशास्त्राचा सारांश
| वर्कपीसची वैशिष्ट्ये | पिपेट अनुकूलन कार्यक्रम | संबंधित उद्योग परिस्थिती |
| पातळ / नाजूक / अचूक | सिलिकॉन/सिरेमिक मटेरियल, मायक्रो निगेटिव्ह प्रेशर, मायक्रो सक्शन नोजल | इलेक्ट्रॉनिक सेमीकंडक्टर, फार्मास्युटिकल्स |
| जड वस्तू / मोठा आकार | रबर सामग्री, मोठ्या व्यासाचा सक्शन कप, मल्टी-सक्शन कप ॲरे | ऑटोमोबाईल्स, लॉजिस्टिक पॅनेल |
| आरोग्य/प्रदूषण प्रतिबंध | फूड/मेडिकल ग्रेड सिलिकॉन, साफ करणे सोपे आहे | औषध, अन्न |
| मऊ / अनियमित पृष्ठभाग | स्पंज सामग्री, विकृत सक्शन कप | कार इंटीरियर, अन्न |
| Antistatic आवश्यकता | Antistatic सिलिकॉन, आयन वारा सहाय्य | इलेक्ट्रॉनिक सेमी कंडक्टर |
