व्हॅक्यूम सक्शन हे चार मुख्य फायद्यांसह औद्योगिक ऑटोमेशनमध्ये "लवचिक ग्रासपिंग" साठी एक मुख्य उपाय आहे: गैर-हानीकारक आकलन, बहु-मटेरियल/अनियमित वर्कपीसशी जुळवून घेण्याची क्षमता, स्वच्छ आणि पर्यावरण संरक्षण आणि लवचिक ऑपरेशन. हे वर्कपीसच्या विविध उद्योग वैशिष्ट्यांशी जुळवून घेतले जाऊ शकते (पातळ/जाड, सुस्पष्टता/खडबडी, स्वच्छताविषयक/मानक).
स्पंज व्हॅक्यूम सक्शन कप ZP2
Commaelec त्याच्या उत्पादनात उच्च-गुणवत्तेचे रबर, सिलिकॉन आणि विविध विशिष्ट सामग्री (जसे की अँटी-स्टॅटिक कंपाऊंड्स) वापरून स्वतःच्या उत्पादन सुविधा चालवते. आम्ही निवडण्यासाठी आकार वैशिष्ट्यांची विस्तृत श्रेणी ऑफर करतो. स्पंज व्हॅक्यूम सक्शन कप ZP2 चा इलेक्ट्रॉनिक्स उत्पादन क्षेत्रात मोठ्या प्रमाणावर वापर केला जातो; विशेषत: असमान वर्कपीस हाताळण्यासाठी डिझाइन केलेली, ही मालिका चार कॉम्पॅक्ट आकारांमध्ये उपलब्ध आहे: φ6mm, φ8mm, φ10mm, आणि φ15mm.
क्लिक करा आणि निवड सुरू करा
》उत्पादन माहितीवर परत या

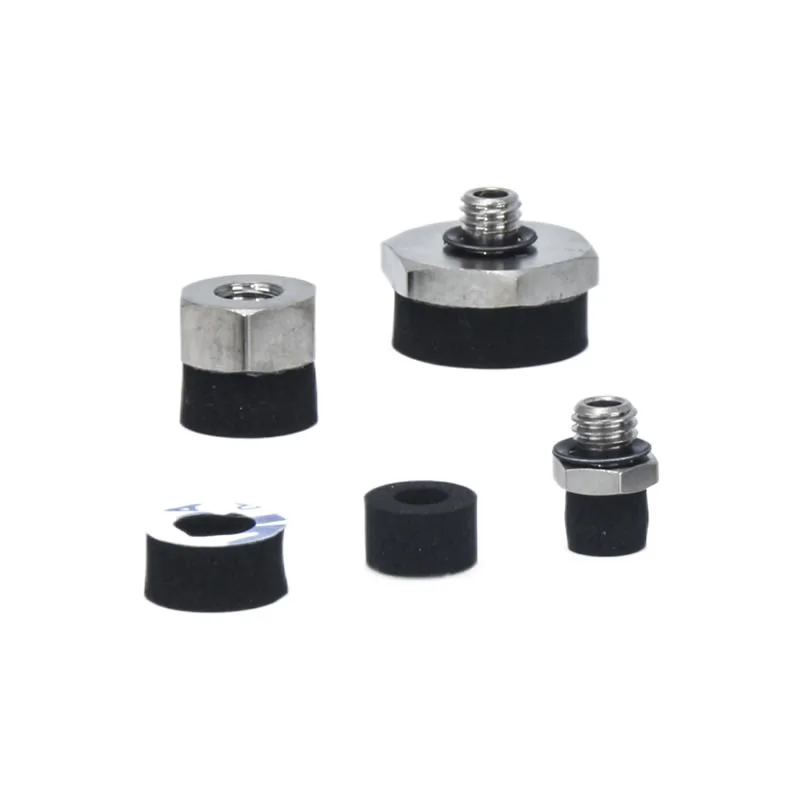

स्पंज व्हॅक्यूम सक्शन कप ZP2
ZP2 मालिका स्पंज व्हॅक्यूम पॅड युनिट
ॲडॉप्टर स्पंज व्हॅक्यूम पॅडसह ZP2-T मालिका
वर्णन
ऑर्डर कशी करायची
तपशील / साहित्य
अर्ज
संसाधन
स्पंज व्हॅक्यूम सक्शन कप ZP2 स्वयंचलित प्रणालींमध्ये असमान, टेक्सचर किंवा अनियमित पृष्ठभागांना स्थिर पकडण्यासाठी इंजिनियर केलेले आहेत. त्यांची कॉम्पॅक्ट आणि लवचिक रचना त्यांना इलेक्ट्रॉनिक्स, इंजेक्शन मोल्डिंग आणि लहान धातूकाम उद्योगांसाठी आदर्श बनवते.
स्पंज व्हॅक्यूम सक्शन कप ZP2 ची प्रमुख वैशिष्ट्ये
अत्यंत लवचिक साहित्य
मऊ स्पंज मटेरियलपासून बनवलेले जे प्रोट्र्यूशन्स, डिप्रेशन आणि खडबडीत पृष्ठभागांना अनुरूप आहे
नाजूक घटकांना इजा न करता सौम्य परंतु मजबूत पकड सुनिश्चित करते
उत्कृष्ट सीलिंग
व्हॅक्यूम गळती टाळण्यासाठी पृष्ठभागावरील अंतर प्रभावीपणे भरते
असमान वर्कपीसच्या विश्वसनीय हाताळणीसाठी सातत्यपूर्ण सक्शन पॉवर राखते
विविध पर्याय
रोबोटिक शस्त्रे आणि स्वयंचलित हाताळणी प्रणालीशी सुसंगत
लहान इलेक्ट्रॉनिक्स, सर्किट बोर्ड, मोल्ड केलेले घटक आणि हार्डवेअर भागांसाठी योग्य
कॉम्पॅक्ट डिझाइन
जागा-बचत बांधकाम घट्ट उत्पादन ओळींमध्ये एकत्रीकरण करण्यास अनुमती देते
मर्यादित स्थापनेची जागा असलेल्या स्थानकांसाठी आदर्श
उपलब्ध फॉर्म
वेगवेगळ्या पृष्ठभागाच्या आवश्यकतांशी जुळण्यासाठी सपाट आणि टेक्सचर प्रकारांमध्ये उपलब्ध
अचूक हाताळणीच्या गरजेसह विविध ऑटोमेशन ऍप्लिकेशन्सशी जुळवून घेण्यायोग्य
व्यासाची श्रेणी
φ6mm, φ8mm, φ10mm, आणि φ15mm मध्ये ऑफर केलेले
लहान आणि अनियमित वर्कपीसच्या विस्तृत श्रेणीसाठी लवचिकता प्रदान करते
वारंवार विचारले जाणारे प्रश्न
ZP2 स्पंज पॅड कशासाठी वापरले जातात?
स्पंज व्हॅक्यूम सक्शन कप ZP2 स्वयंचलित प्रणालींमध्ये असमान, टेक्सचर किंवा अनियमित वर्कपीस पकडण्यासाठी आदर्श आहेत, सामान्यतः इलेक्ट्रॉनिक्स, इंजेक्शन मोल्डिंग आणि लहान धातूचे भाग हाताळण्यासाठी वापरले जातात.
कोणते आकार आणि आकार उपलब्ध आहेत?
ते व्यास φ6mm, φ8mm, φ10mm, आणि φ15mm फ्लॅट किंवा टेक्सचर फॉर्ममध्ये येतात, रोबोटिक आर्म्स आणि ऑटोमेटेड प्रोडक्शन लाइन्समध्ये कॉम्पॅक्ट इंटिग्रेशनसाठी डिझाइन केलेले.
मी योग्य आकार कसा निवडावा?
वर्कपीसच्या पृष्ठभागाचे क्षेत्रफळ आणि वजन यांच्याशी जुळणारा कप निवडा, तुमच्या ऑटोमेशन सिस्टमशी पुरेसा व्हॅक्यूम संपर्क आणि सुसंगतता सुनिश्चित करा.
ठराविक लोड क्षमता काय आहे?
भार कप आकार, पृष्ठभागाचा प्रकार आणि व्हॅक्यूम स्त्रोत यावर अवलंबून असतो; लहान कप हलक्या घटकांना शोभतात, तर मोठे φ15mm कप किंचित जड किंवा असमान भाग हाताळू शकतात.
मी त्यांची जागा कधी घ्यावी?
दिसायला पोशाख, क्रॅक किंवा विकृती असल्यास किंवा व्हॅक्यूम आसंजन अस्थिर झाल्यास, विश्वसनीय आणि सुरक्षित हाताळणी सुनिश्चित करून कप बदला.

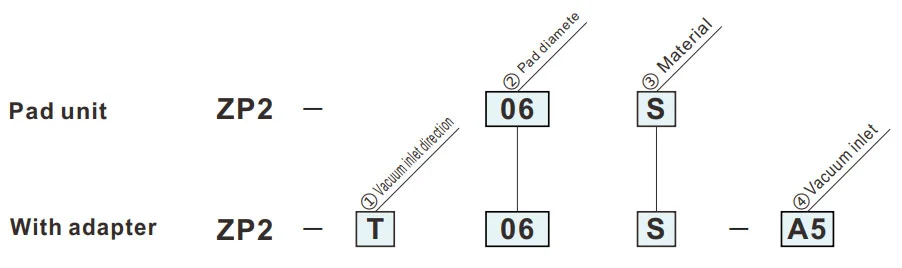

ऑर्डर कशी करायची
- अडथळ्यांसह कामाचे तुकडे शोषण्यासाठी.
| ①व्हॅक्यूम इनलेट दिशा | |
| T | उभ्या |
| ②पॅड व्यास(मिमी) | |
| 06 | ø6 |
| 08 | ø8 |
| 10 | ø10 |
| 15 | ø15 |
| ③ साहित्य | |
| S | सीआर स्पंज (दुहेरी बाजूच्या टेपसह) |
| ④व्हॅक्यूम इनलेट | |
| A5 | M5x0.8 (पुरुष) |
| B5 | M5x0.8 (महिला) |
परिमाणे(मिमी)
हिरवे चिन्ह सानुकूलित मॉडेल आहे.
S

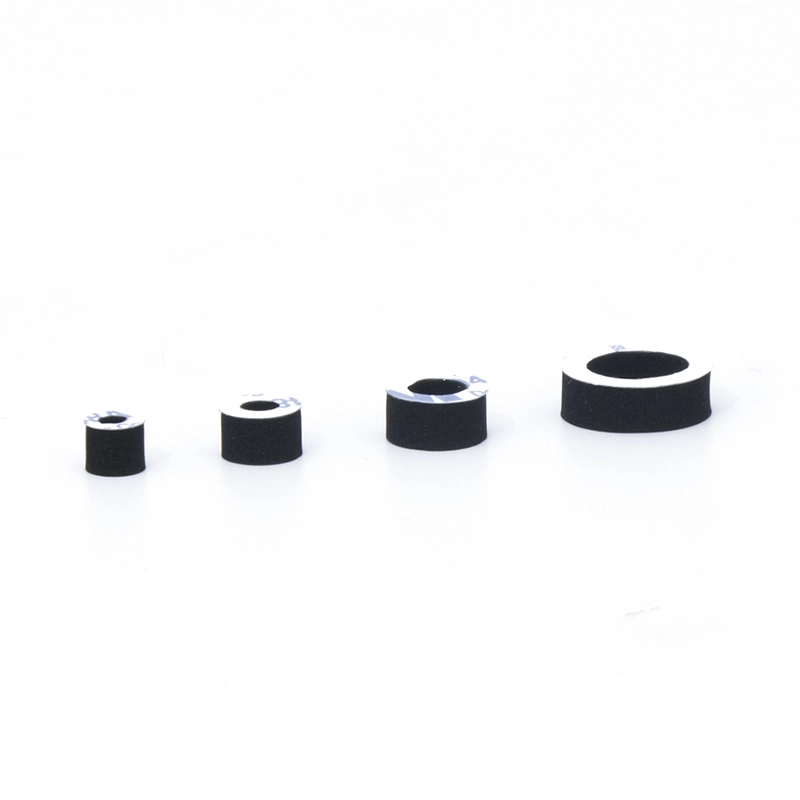

स्पंज पॅड
| मॉडेल | øA | øB | ||
|
② पॅड dia |
③ पॅड साहित्य |
|||
| ZP2 | 06 | S | 6 | 3 |
| 08 | 8 | 4 | ||
| 10 | 10 | 6 | ||
| 15 | 15 | 10 | ||
संदर्भासाठी मॉडेल: ZP2-06S
अडॅप्टर माउंटिंग परिमाणे
|
लागू पॅड: 06S
|
लागू पॅड: 08S
|
|
लागू पॅड: 10S
|
लागू पॅड: 15S
|
ZP2-T
उभ्या

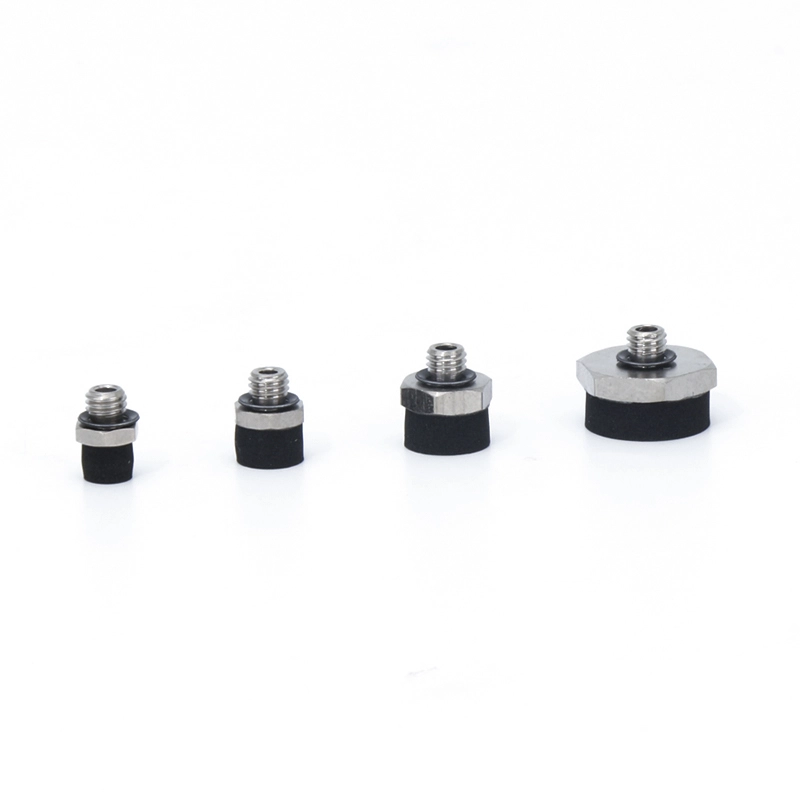

A5
| मॉडेल | øA | øB | øC | D | E | L | अडॅप्टर | ||||
|
① व्हॅक्यूम इनलेट डायरेक्शन |
② पॅड dia |
③ पॅड साहित्य |
④ व्हॅक्यूम प्रवेश |
||||||||
| ZP2 | T | 06 | S | A5 | 6 | 3 | 1.5 | 2.5 | 7 | 11 | ZP2A-S02P |
| 08 | 8 | 4 | 2.5 | 8 | ZP2A-S03P | ||||||
| 10 | 10 | 6 | 3.5 | 10 | 12 | ZP2A-S04P | |||||
| 15 | 15 | 10 | 15 | ZP2A-S05P | |||||||
संदर्भासाठी मॉडेल: ZP2-T06S-A5
ZP2-T
उभ्या

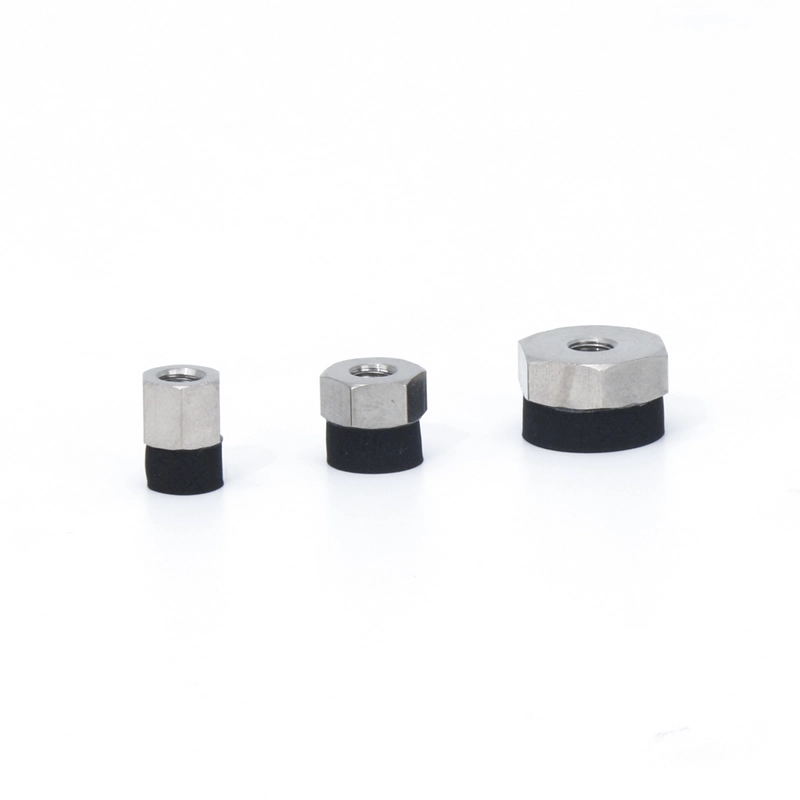

B5
| मॉडेल | øA | øB | øC | E | L | अडॅप्टर | ||||
|
① व्हॅक्यूम प्रवेशाची दिशा |
② पॅड dia |
③ पॅड साहित्य |
④ व्हॅक्यूम प्रवेश |
|||||||
| ZP2 | T | 06 | S | B5 | 6 | 3 | 1.5 | 7 | 12 | ZP2A-S12 |
| 08 | 8 | 4 | 2.5 | 8 | ZP2A-S13 | |||||
| 10 | 10 | 6 | 4.1 | 10 | 10 | ZP2A-S14 | ||||
| 15 | 15 | 10 | 15 | ZP2A-S15 | ||||||
संदर्भासाठी मॉडेल: ZP2-T06S-B5
पॅड साहित्य आणि वैशिष्ट्ये
⚪:थोडा किंवा कोणताही प्रभाव नाही △:स्थितींवर अवलंबून वापरला जाऊ शकतो X:योग्य नाही
|
साहित्य
वैशिष्ट्ये
|
प्रतीक | ड्युरोमीटर HS (±5°) |
रंग च्या रबर |
कार्यरत आहे तापमान श्रेणी (°C) |
तेल प्रतिकार गॅसोलीन |
तेल प्रतिकार बेंझोल |
बेस प्रतिकार |
आम्ल प्रतिकार |
हवामानक्षमता | ओझोन प्रतिकार |
ओरखडा प्रतिकार |
जलरोधक | दिवाळखोर प्रतिकार (बेंझिन, टोल्युइन) |
अर्ज |
| NBR | N | 50 | काळा | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | सामान्य कामाचे हस्तांतरण, नालीदार बोर्ड, लिबास प्लेट, लोखंडी प्लेट आणि इतर |
| सिलिकॉन रबर | S | 45 ~ 50 | पांढरा | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | सेमीकंडक्टर, डाय-कास्टिंगमधून काढून टाकणे, पातळ काम, फूड प्रोसेसर |
| युरेथेन रबर | U | 50 ~ 60 | तपकिरी | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | पन्हळी बोर्ड, लोखंडी प्लेट, लिबास प्लेट |
| FKM | F | 60 | काळा | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | रासायनिक काम |
| प्रवाहकीय NBR | जीएन | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | सेमीकंडक्टरचे सामान्य कार्य (स्थिर विद्युत प्रतिरोध) | |
| प्रवाहकीय सिलिकॉन रुबे | जीएस | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | सेमीकंडक्टर (स्थिर वीज) |
वरील सारणीमध्ये विषय रबर सामग्रीची फक्त सामान्य वैशिष्ट्ये समाविष्ट आहेत. निळा चिन्ह सानुकूलित मॉडेल आहे.
विविध औद्योगिक क्षेत्रांमध्ये वायवीय घटक (व्हॅक्यूम सक्शन कप) च्या अर्जाची रूपरेषा
I. मुख्य ताकद
II. उद्योगाद्वारे अर्ज काढणे
A. औषध आणि वैद्यकीय उद्योग
A.1: मुख्य आवश्यकता:स्वच्छ आणि प्रदूषणमुक्त (FDA/GMP अनुरूप), सौम्य आणि नुकसान न करणारे आणि क्रॉस-दूषित प्रतिबंध
A.2 प्रमुख परिस्थिती:
1. फार्मास्युटिकल पॅकेजिंग: औषधाची बाटली / फार्मास्युटिकल प्लेट / इन्फ्युजन बॅग पिकअप (फूड ग्रेड सिलिकॉन सक्शन कप, कण शेडिंग नाही)
2. वैद्यकीय उपकरण असेंबली: शस्त्रक्रिया उपकरणे/वैद्यकीय कॅथेटर/प्रोस्थेसिस हाताळणीचे तुकडे (समायोज्य नकारात्मक दाब, विकृती संरक्षण)
3. जैविक प्रयोगशाळा: पेट्री डिश/सेन्ट्रीफ्यूज ट्यूब/अभिकर्मक कार्ड हस्तांतरण (रासायनिक प्रतिरोधक, निर्जंतुकीकरण सुसंगत)
B. इलेक्ट्रॉनिक्स आणि सेमीकंडक्टर उद्योग
B.1 मुख्य आवश्यकता:अँटी-स्टॅटिक (10⁶-10¹¹Ω), अचूक स्थिती (त्रुटी ≤0.01 मिमी), स्क्रॅच प्रतिरोध
B.2 प्रमुख परिस्थिती:
1. चिप/सेमीकंडक्टर: वेफर हाताळणी, चिप पॅकेजिंग (सच्छिद्र सिरॅमिक/अँटी-स्टॅटिक सिलिकॉन सक्शन कप, फुटणे टाळण्यासाठी एकसमान नकारात्मक दाब)
2. पीसीबी/घटक: लवचिक पीसीबी, सूक्ष्म घटक (0402 प्रतिरोधक) पृष्ठभागावर बसवलेले (सुरकुतणे/फाडणे टाळण्यासाठी पातळ सिलिकॉन/जेल/मायक्रो सक्शन कप)
3. डिस्प्ले: LCD/OLED पॅनेल, टच ग्लास ग्रॅब (उच्च पारदर्शक सामग्री, कोणतेही डाग आणि ओरखडे नाहीत)
C. ऑटोमोबाईल आणि ऑटो पार्ट्स उद्योग
C.1 मुख्य आवश्यकता:मोठे सक्शन (सिंगल सक्शन डिस्क ≥500N), मल्टी-स्पेसिफिकेशन अनुकूलन (मेटल/प्लास्टिक/ग्लास), नॉन-स्लिप
C.2 प्रमुख परिस्थिती:
4. बॉडी मॅन्युफॅक्चरिंग: स्टील प्लेट / डोअर फ्रेम हाताळणी वेल्डिंग (मोठ्या व्यासाचे रबर / मल्टी-सक्शन कप ॲरे, अँटी-स्लिप टेक्सचर)
5. ग्लास / इंटीरियर: विंडस्क्रीन इंस्टॉलेशन, लेदर सीट पृष्ठभाग हस्तांतरण (तापमान प्रतिरोधक सिलिकॉन / स्पंज सक्शन कप, विकृती संरक्षण)
6. भाग: इंजिन सिलेंडर बॉडी / गिअरबॉक्स हाऊसिंग ग्रॅब (व्हॅक्यूम + मेकॅनिकल लॉक, अँटी-फॉल)
D. अन्न आणि पॅकेजिंग उद्योग
D.1 मुख्य आवश्यकता:फूड ग्रेड मटेरियल (एफडीए प्रमाणित), स्वच्छ करणे सोपे, क्रश प्रतिरोधक
D.2 प्रमुख परिस्थिती:
1. अन्न हाताळणी: भाजलेले माल / ताजे मांस / फळांची वर्गवारी (कमी सक्शन स्पंज सक्शन कप, गंधहीन आणि धुण्यास सोपे)
2. पॅकेजिंग ऑटोमेशन: पॅकेजिंग बॅग उघडणे, निर्जंतुकीकरण कार्टन मोल्डिंग (स्टॅटिक एलिमिनेशन/ मल्टी-पॉइंट सक्शन, पातळ/हार्ड पॅकेजिंगसाठी योग्य)
E. लॉजिस्टिक आणि वेअरहाउसिंग उद्योग
E.1 मुख्य आवश्यकता:कार्यक्षम अनुकूलन (वस्तूंची अनेक वैशिष्ट्ये), स्थिर दाब, अँटी-फॉल
E.2 प्रमुख परिस्थिती:
1. कार्टन हाताळणी: ई-कॉमर्स कार्टन सॉर्टिंग (ॲडजस्टेबल सक्शन ॲरे, व्हॅक्यूम प्रेशर)
2. प्लेट/रोल: वुड बोर्ड/प्लास्टिक फिल्म रोल ट्रान्सफर (लांब पट्टी/कंडककृती सक्शन कप, ऑफसेट टाळण्यासाठी एकसमान शोषण)
F. नवीन ऊर्जा आणि विशेष उद्योग
F.1 नवीन ऊर्जा (लिथियम बॅटरी/पीव्ही):
1. लिथियम बॅटरी प्लेट (अँटी-स्टॅटिक पोरस सक्शन कप, अँटी-डस्ट), फोटोव्होल्टेइक ग्लास (मोठा सक्शन सिलिकॉन सक्शन कप, स्क्रॅच नाही)
F.2 छपाई आणि कागद
1. कागद/मुद्रित पदार्थ कॅप्चर (शोषक कागद साहित्य, फाटणे आणि शाई दूषित होण्यापासून रोखण्यासाठी थोडासा नकारात्मक दबाव)
III. कोर अनुकूलन तर्कशास्त्राचा सारांश
| वर्कपीसची वैशिष्ट्ये | पिपेट अनुकूलन कार्यक्रम | संबंधित उद्योग परिस्थिती |
| पातळ / नाजूक / अचूक | सिलिकॉन/सिरेमिक मटेरियल, मायक्रो निगेटिव्ह प्रेशर, मायक्रो सक्शन नोजल | इलेक्ट्रॉनिक सेमीकंडक्टर, फार्मास्युटिकल्स |
| जड वस्तू / मोठा आकार | रबर सामग्री, मोठ्या व्यासाचा सक्शन कप, मल्टी-सक्शन कप ॲरे | ऑटोमोबाईल्स, लॉजिस्टिक पॅनेल |
| आरोग्य/प्रदूषण प्रतिबंध | फूड/मेडिकल ग्रेड सिलिकॉन, साफ करणे सोपे आहे | औषध, अन्न |
| मऊ / अनियमित पृष्ठभाग | स्पंज सामग्री, विकृत सक्शन कप | कार इंटीरियर, अन्न |
| Antistatic आवश्यकता | Antistatic सिलिकॉन, आयन वारा सहाय्य | इलेक्ट्रॉनिक सेमी कंडक्टर |
