व्हॅक्यूम सक्शन हे चार मुख्य फायद्यांसह औद्योगिक ऑटोमेशनमध्ये "लवचिक ग्रासपिंग" साठी एक मुख्य उपाय आहे: गैर-हानीकारक आकलन, बहु-मटेरियल/अनियमित वर्कपीसशी जुळवून घेण्याची क्षमता, स्वच्छ आणि पर्यावरण संरक्षण आणि लवचिक ऑपरेशन. हे वर्कपीसच्या विविध उद्योग वैशिष्ट्यांशी जुळवून घेतले जाऊ शकते (पातळ/जाड, सुस्पष्टता/खडबडी, स्वच्छताविषयक/मानक).

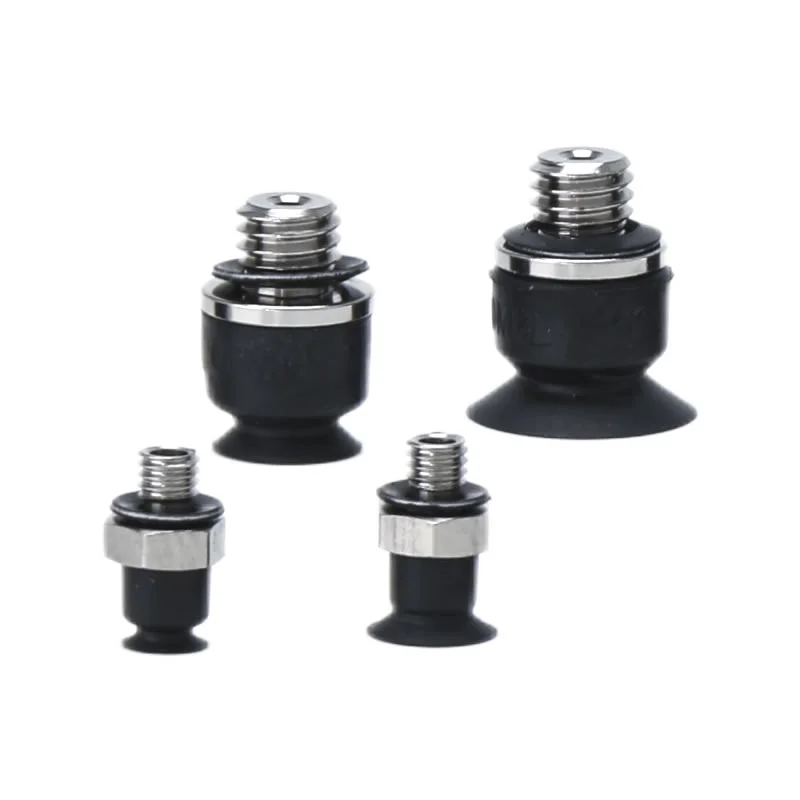

शॉर्ट-टाइप व्हॅक्यूम सक्शन कप ZP2-MU
चीनचा अग्रगण्य निर्माता म्हणून, आमचा कारखाना सानुकूलित शॉर्ट-टाइप व्हॅक्यूम सक्शन कप ZP2-MU (ø2-15mm) ऑफर करतो. घट्ट जागा आणि अँटी-स्टॅटिक सिलिकॉनसाठी कमी प्रोफाइल वैशिष्ट्यीकृत. सर्व-स्टेनलेस स्टील घटकांसह आयात केलेले सिलिकॉन, एनबीआर आणि अँटी-स्टॅटिक सामग्रीचा वापर करून, हे उत्पादन लिथियम बॅटरी आणि सेमीकंडक्टर उद्योगांमध्ये वापरण्यासाठी योग्य आहे.
क्लिक करा आणि निवड सुरू करा
》उत्पादन माहितीवर परत या
शॉर्ट-टाइप व्हॅक्यूम सक्शन कप ZP2-EU
ZP2 मालिका शॉर्ट-प्रकार व्हॅक्यूम पॅड युनिट
ॲडॉप्टर शॉर्ट-प्रकार व्हॅक्यूम पॅडसह ZP2-T मालिका
वर्णन
ऑर्डर कशी करायची
तपशील / साहित्य
अर्ज
संसाधन

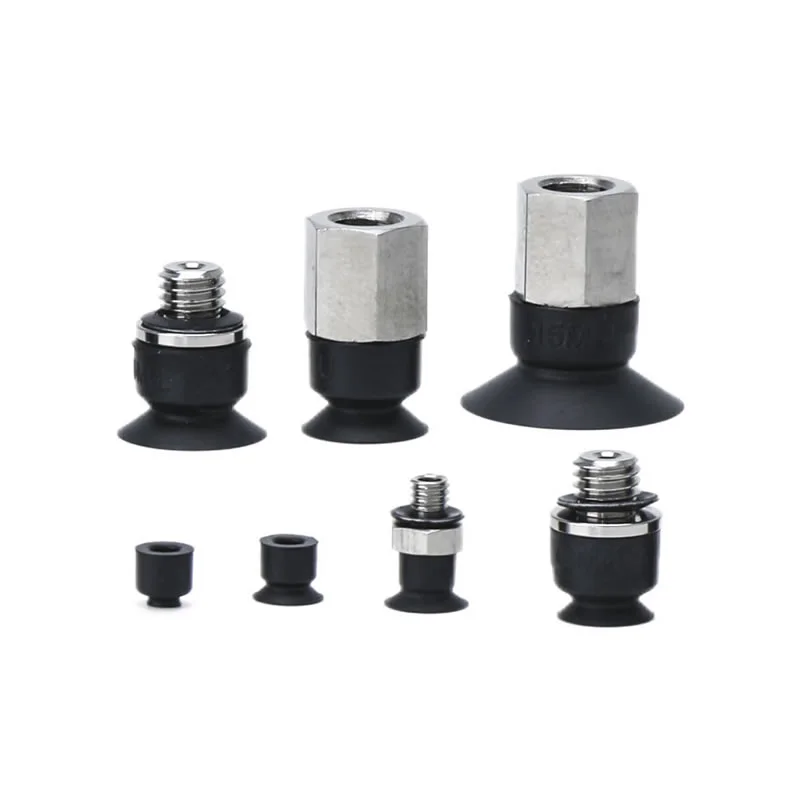

शॉर्ट-टाइप व्हॅक्यूम सक्शन कप ZP2-MU कॉम्पॅक्ट स्ट्रक्चरसह डिझाइन केलेले आहेत आणि स्थिर, विश्वासार्ह शोषण प्रदान करतात.
उत्पादन वैशिष्ट्ये:
हा लो-प्रोफाइल सक्शन कप मर्यादित जागेसह स्थापनेसाठी आदर्श आहे. त्याची सपाट संपर्क पृष्ठभाग वर्कपीसला जवळ फिटिंग सुनिश्चित करते, विकृतपणा कमी करताना सातत्यपूर्ण सक्शन प्रदान करते - ते अचूक हाताळणी कार्यांसाठी योग्य बनवते. निवडक मॉडेल्स अँटी-स्टॅटिक गुणधर्म ऑफर करतात, जे इलेक्ट्रॉनिक उत्पादनासारख्या संवेदनशील वातावरणाच्या गरजा पूर्ण करतात.
तपशील:

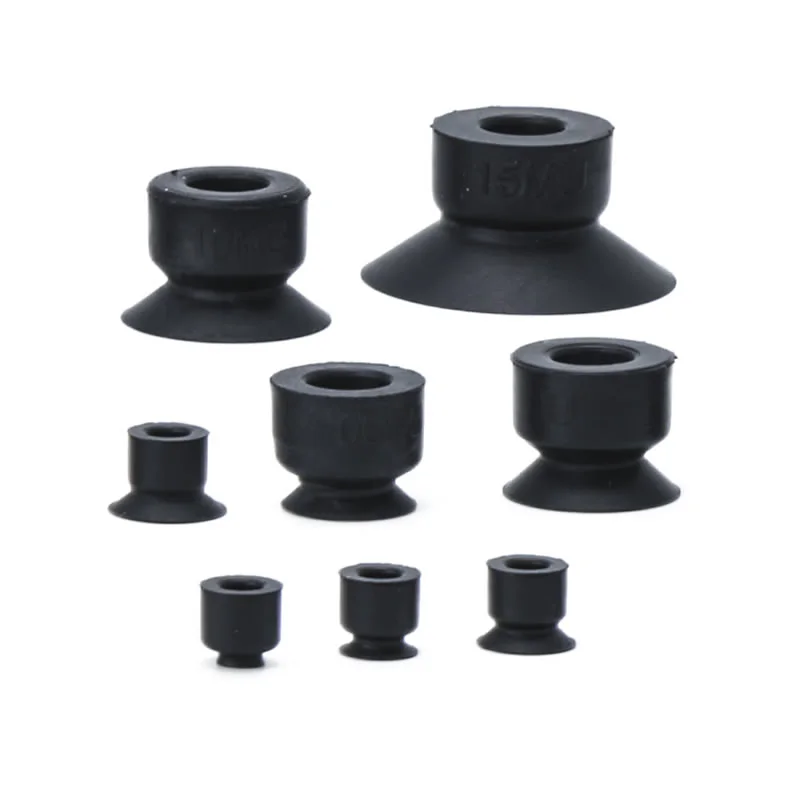

लहान आणि हलके घटक हाताळण्यासाठी योग्य φ2, φ3.5, φ4, φ5, φ6, φ8, φ10 आणि φ15 यासह लहान व्यासांच्या विस्तृत श्रेणीमध्ये उपलब्ध.
साहित्य:
पर्यायांमध्ये एनबीआर (नायट्रिल रबर), आयात केलेले सिलिकॉन आणि अँटी-स्टॅटिक सिलिकॉन यांचा समावेश होतो, ज्यामुळे तापमान, पोशाख प्रतिरोध आणि इलेक्ट्रोस्टॅटिक संरक्षण गरजांवर आधारित लवचिक निवड होऊ शकते.
कनेक्शन पर्याय:

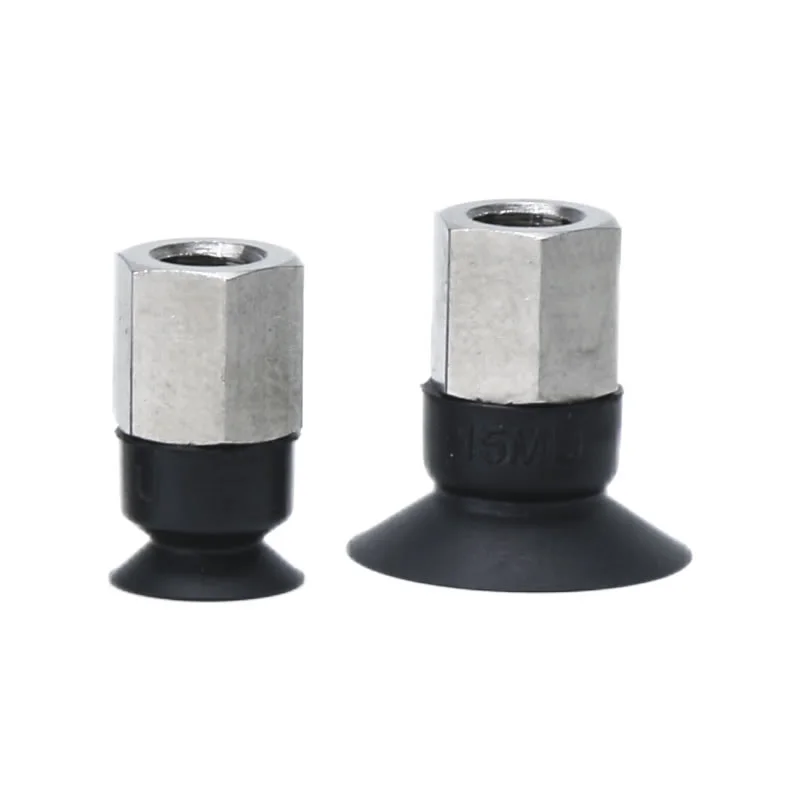

शॉर्ट-टाइप व्हॅक्यूम सक्शन कप ZP2-MU बाह्य थ्रेड्स (A3) आणि अंतर्गत थ्रेड्स (B5) सह एकाधिक माउंटिंग कॉन्फिगरेशनला समर्थन देतात, ज्यामुळे उपकरण प्रणालीच्या विस्तृत श्रेणीमध्ये सहज एकत्रीकरण सुनिश्चित होते.
वारंवार विचारले जाणारे प्रश्न
ZP2 मध्ये "MU" प्रकार काय आहे?
"MU" प्रकार ZP2 मालिकेतील मिनी, अल्ट्रा-कॉम्पॅक्ट (मायक्रो) डिझाइनचा संदर्भ देतो.
अचूक हाताळणीसाठी खूप लहान व्यास (φ2–φ15).
घट्ट इंस्टॉलेशन स्पेससाठी लो-प्रोफाइल संरचना
हलके, लहान आकाराच्या वर्कपीससाठी ऑप्टिमाइझ केलेले
Commaelec स्थिर आयामी अचूकतेसह शॉर्ट-टाइप व्हॅक्यूम सक्शन कप ZP2-MU तयार करते, उच्च-सुस्पष्टता प्रणालींमध्ये सातत्यपूर्ण कामगिरी सुनिश्चित करते.
ZP2-MU चे मुख्य फायदे काय आहेत?
संक्षिप्त आकार: दाट मांडणी आणि मर्यादित जागेसाठी आदर्श
स्थिर शोषण: सपाट डिझाइन लहान भागांवर विश्वासार्ह सीलिंग सुनिश्चित करते
अचूक हाताळणी: पिक-अँड-प्लेस दरम्यान विकृती कमी करते
सामग्रीची लवचिकता: NBR, सिलिकॉन आणि अँटी-स्टॅटिक पर्याय उपलब्ध
उच्च सुसंगतता: Commaelec चे नियंत्रित उत्पादन मोठ्या प्रमाणात वापरामध्ये एकसमान गुणवत्ता सुनिश्चित करते
अर्ज काय आहेत?
इलेक्ट्रॉनिक्स उद्योग: चिप्स, छोटे घटक, पीसीबी हाताळणी (अँटी-स्टॅटिक पर्याय उपलब्ध)
अचूक असेंबली लाईन्स: लहान प्लास्टिक किंवा धातूचे भाग
पॅकेजिंग ऑटोमेशन: हलक्या वजनाच्या वस्तू आणि वेगवान सायकल ऑपरेशन्स
सूक्ष्म-घटक हाताळणी: जेथे जागा आणि अचूकता महत्त्वपूर्ण आहे

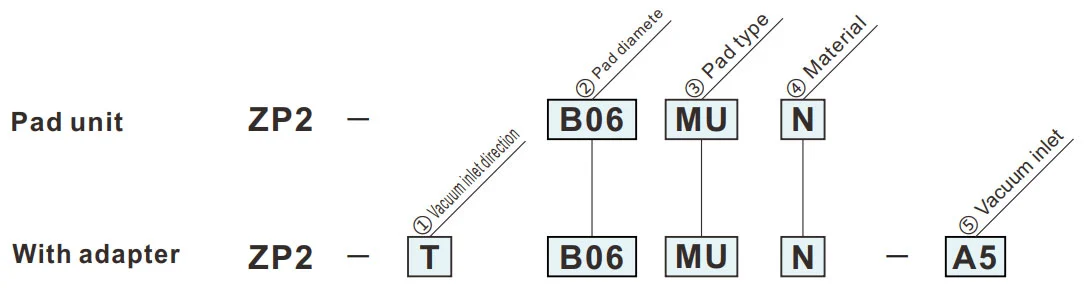

ऑर्डर कशी करायची
- उंचीच्या दिशेने जागा-बचत.
| ①व्हॅक्यूम इनलेट दिशा | |
| T | उभ्या |
| ③पॅड प्रकार | |
| म्यु | फ्लॅट प्रकार |
|
⑤ व्हॅक्यूम इनलेट
② पॅड व्यास(मिमी)
|
B02 | B035 | B04 | B05 | B06 | B08 | B10 | B15 | |
| ø2 | ø3.5 | ø4 | ø5 | ø6 | ø8 | ø10 | ø15 | ||
| A3 | M3x0.5 (पुरुष) | ● | ● | ● | ● | — | — | — | — |
| H5 | M5x0.8 (पुरुष) | — | — | — | — | ● | ● | ● | ● |
| B5 | M5x0.8 (महिला) | — | — | — | — | ● | ● | ● | ● |
| ④ साहित्य | |
| N | NBR |
| S | सिलिकॉन रबर |
| U | युरेथेन रबर |
| F | FKM |
| जीएन | प्रवाहकीय NBR |
| जीएस | प्रवाहकीय सिलिकॉन रबर |
हिरवे चिन्ह सानुकूलित मॉडेल आहे.
परिमाणे(मिमी)
हिरवे चिन्ह सानुकूलित मॉडेल आहे.
म्यु
फ्लॅट प्रकार
| मॉडेल | øA | øB | øC | D | øE | øF | øG | H | Y | |||
|
② पॅड dia |
③ पॅड प्रकार |
④ पॅड साहित्य |
||||||||||
| ZP2 | B02 | म्यु |
N S U F जीएन जीएस |
2 | 2.4 | 4 | 4 | 1 | 3 | 2 | 2.5 | 0.5 |
| B035 | 3.5 | 3.8 | ||||||||||
| B04 | 4 | 4.8 | 1.4 | 0.8 | ||||||||
| B05 | 5 | 5.8 | ||||||||||
| B06 | 6 | 6.7 | 7.5 | 6.5 | 2 | 6 | 4 | 4 | 0.8 | |||
| B08 | 8 | 8.8 | 8 | 7 | 1.2 | |||||||
| B10 | 10 | 10.6 | ||||||||||
| B15 | 15 | 15.6 | 9 | 8 | 2 | |||||||
संदर्भासाठी मॉडेल: ZP2-B035MUN

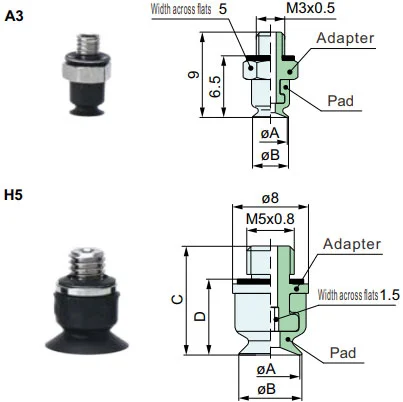

अडॅप्टर माउंटिंग परिमाणे
लागू पॅड: B02MU/B035MU/B04MU/B05MU
लागू पॅड: B06MU/B08MU/B10MU/B15MU
ZP2-T
उभ्या
A3, H5
| मॉडेल | øA | øB | C | D | अडॅप्टर | |||||
|
① व्हॅक्यूम प्रवेश दिशा |
② पॅड dia |
③ पॅड प्रकार |
④ पॅड साहित्य |
⑤ व्हॅक्यूम प्रवेश |
||||||
| ZP2 | T | B02 | म्यु |
N S U F जीएन जीएस |
A3 | 2 | 2.4 | — | — | ZP2A-M01P |
| B035 | 3.5 | 3.8 | ||||||||
| B04 | 4 | 4.8 | ||||||||
| B05 | 5 | 5.8 | ||||||||
| B06 | H5 | 6 | 6.7 | 11.5 | 8 | ZP2A-M02P | ||||
| B08 | 8 | 8.8 | 12 | 8.5 | ||||||
| B10 | 10 | 10.6 | ||||||||
| B15 | 15 | 15.6 | 13 | 9.5 | ||||||
संदर्भासाठी मॉडेल: ZP2-TB10MUGS-H5
ZP2-T
उभ्या
B5
| मॉडेल | øA | øB | C | D | अडॅप्टर | |||||
|
① व्हॅक्यूम इनलेट डायरेक्शन |
② पॅड dia |
③ पॅड प्रकार |
④ पॅड साहित्य |
⑤ व्हॅक्यूम प्रवेश |
||||||
| ZP2 | T | B06 | म्यु |
N S U F जीएन जीएस |
B5 | 6 | 6.7 | 14.5 | 6.5 | ZP2A-M04 |
| B08 | 8 | 8.8 | 15 | 7 | ||||||
| B10 | 10 | 10.6 | ||||||||
| B15 | 15 | 15.6 | 16 | 8 | ||||||
संदर्भासाठी मॉडेल: ZP2-TB10MUGS-B5
पॅड साहित्य आणि वैशिष्ट्ये
⚪:थोडा किंवा कोणताही प्रभाव नाही △:स्थितींवर अवलंबून वापरला जाऊ शकतो X:योग्य नाही
|
साहित्य
वैशिष्ट्ये
|
प्रतीक | ड्युरोमीटर HS (±5°) |
रंग च्या रबर |
कार्यरत आहे तापमान श्रेणी (°C) |
तेल प्रतिकार गॅसोलीन |
तेल प्रतिकार बेंझोल |
बेस प्रतिकार |
आम्ल प्रतिकार |
हवामानक्षमता | ओझोन प्रतिकार |
ओरखडा प्रतिकार |
जलरोधक | दिवाळखोर प्रतिकार (बेंझिन, टोल्युइन) |
अर्ज |
| NBR | N | 50 | काळा | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | सामान्य कामाचे हस्तांतरण, नालीदार बोर्ड, लिबास प्लेट, लोखंडी प्लेट आणि इतर |
| सिलिकॉन रबर | S | 45 ~ 50 | पांढरा | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | सेमीकंडक्टर, डाय-कास्टिंगमधून काढून टाकणे, पातळ काम, फूड प्रोसेसर |
| युरेथेन रबर | U | 50 ~ 60 | तपकिरी | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | पन्हळी बोर्ड, लोखंडी प्लेट, लिबास प्लेट |
| FKM | F | 60 | काळा | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | रासायनिक काम |
| प्रवाहकीय NBR | जीएन | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | सेमीकंडक्टरचे सामान्य कार्य (स्थिर विद्युत प्रतिरोध) | |
| प्रवाहकीय सिलिकॉन रुबे | जीएस | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | सेमीकंडक्टर (स्थिर वीज) |
वरील सारणीमध्ये विषय रबर सामग्रीची फक्त सामान्य वैशिष्ट्ये समाविष्ट आहेत. निळा चिन्ह सानुकूलित मॉडेल आहे.
विविध औद्योगिक क्षेत्रांमध्ये वायवीय घटक (व्हॅक्यूम सक्शन कप) च्या अर्जाची रूपरेषा
I. मुख्य ताकद
II. उद्योगाद्वारे अर्ज काढणे
A. औषध आणि वैद्यकीय उद्योग
A.1: मुख्य आवश्यकता:स्वच्छ आणि प्रदूषणमुक्त (FDA/GMP अनुरूप), सौम्य आणि नुकसान न करणारे आणि क्रॉस-दूषित प्रतिबंध
A.2 प्रमुख परिस्थिती:
1. फार्मास्युटिकल पॅकेजिंग: औषधाची बाटली / फार्मास्युटिकल प्लेट / इन्फ्युजन बॅग पिकअप (फूड ग्रेड सिलिकॉन सक्शन कप, कण शेडिंग नाही)
2. वैद्यकीय उपकरण असेंबली: शस्त्रक्रिया उपकरणे/वैद्यकीय कॅथेटर/प्रोस्थेसिस हाताळणीचे तुकडे (समायोज्य नकारात्मक दाब, विकृती संरक्षण)
3. जैविक प्रयोगशाळा: पेट्री डिश/सेन्ट्रीफ्यूज ट्यूब/अभिकर्मक कार्ड हस्तांतरण (रासायनिक प्रतिरोधक, निर्जंतुकीकरण सुसंगत)
B. इलेक्ट्रॉनिक्स आणि सेमीकंडक्टर उद्योग
B.1 मुख्य आवश्यकता:अँटी-स्टॅटिक (10⁶-10¹¹Ω), अचूक स्थिती (त्रुटी ≤0.01 मिमी), स्क्रॅच प्रतिरोध
B.2 प्रमुख परिस्थिती:
1. चिप/सेमीकंडक्टर: वेफर हाताळणी, चिप पॅकेजिंग (सच्छिद्र सिरॅमिक/अँटी-स्टॅटिक सिलिकॉन सक्शन कप, फुटणे टाळण्यासाठी एकसमान नकारात्मक दाब)
2. पीसीबी/घटक: लवचिक पीसीबी, सूक्ष्म घटक (0402 प्रतिरोधक) पृष्ठभागावर बसवलेले (सुरकुतणे/फाडणे टाळण्यासाठी पातळ सिलिकॉन/जेल/मायक्रो सक्शन कप)
3. डिस्प्ले: LCD/OLED पॅनेल, टच ग्लास ग्रॅब (उच्च पारदर्शक सामग्री, कोणतेही डाग आणि ओरखडे नाहीत)
C. ऑटोमोबाईल आणि ऑटो पार्ट्स उद्योग
C.1 मुख्य आवश्यकता:मोठे सक्शन (सिंगल सक्शन डिस्क ≥500N), मल्टी-स्पेसिफिकेशन अनुकूलन (मेटल/प्लास्टिक/ग्लास), नॉन-स्लिप
C.2 प्रमुख परिस्थिती:
4. बॉडी मॅन्युफॅक्चरिंग: स्टील प्लेट / डोअर फ्रेम हाताळणी वेल्डिंग (मोठ्या व्यासाचे रबर / मल्टी-सक्शन कप ॲरे, अँटी-स्लिप टेक्सचर)
5. ग्लास / इंटीरियर: विंडस्क्रीन इंस्टॉलेशन, लेदर सीट पृष्ठभाग हस्तांतरण (तापमान प्रतिरोधक सिलिकॉन / स्पंज सक्शन कप, विकृती संरक्षण)
6. भाग: इंजिन सिलेंडर बॉडी / गिअरबॉक्स हाऊसिंग ग्रॅब (व्हॅक्यूम + मेकॅनिकल लॉक, अँटी-फॉल)
D. अन्न आणि पॅकेजिंग उद्योग
D.1 मुख्य आवश्यकता:फूड ग्रेड मटेरियल (एफडीए प्रमाणित), स्वच्छ करणे सोपे, क्रश प्रतिरोधक
D.2 प्रमुख परिस्थिती:
1. अन्न हाताळणी: भाजलेले माल / ताजे मांस / फळांची वर्गवारी (कमी सक्शन स्पंज सक्शन कप, गंधहीन आणि धुण्यास सोपे)
2. पॅकेजिंग ऑटोमेशन: पॅकेजिंग बॅग उघडणे, निर्जंतुकीकरण कार्टन मोल्डिंग (स्टॅटिक एलिमिनेशन/ मल्टी-पॉइंट सक्शन, पातळ/हार्ड पॅकेजिंगसाठी योग्य)
E. लॉजिस्टिक आणि वेअरहाउसिंग उद्योग
E.1 मुख्य आवश्यकता:कार्यक्षम अनुकूलन (वस्तूंची अनेक वैशिष्ट्ये), स्थिर दाब, अँटी-फॉल
E.2 प्रमुख परिस्थिती:
1. कार्टन हाताळणी: ई-कॉमर्स कार्टन सॉर्टिंग (ॲडजस्टेबल सक्शन ॲरे, व्हॅक्यूम प्रेशर)
2. प्लेट/रोल: वुड बोर्ड/प्लास्टिक फिल्म रोल ट्रान्सफर (लांब पट्टी/कंडककृती सक्शन कप, ऑफसेट टाळण्यासाठी एकसमान शोषण)
F. नवीन ऊर्जा आणि विशेष उद्योग
F.1 नवीन ऊर्जा (लिथियम बॅटरी/पीव्ही):
1. लिथियम बॅटरी प्लेट (अँटी-स्टॅटिक पोरस सक्शन कप, अँटी-डस्ट), फोटोव्होल्टेइक ग्लास (मोठा सक्शन सिलिकॉन सक्शन कप, स्क्रॅच नाही)
F.2 छपाई आणि कागद
1. कागद/मुद्रित पदार्थ कॅप्चर (शोषक कागद साहित्य, फाटणे आणि शाई दूषित होण्यापासून रोखण्यासाठी थोडासा नकारात्मक दबाव)
III. कोर अनुकूलन तर्कशास्त्राचा सारांश
| वर्कपीसची वैशिष्ट्ये | पिपेट अनुकूलन कार्यक्रम | संबंधित उद्योग परिस्थिती |
| पातळ / नाजूक / अचूक | सिलिकॉन/सिरेमिक मटेरियल, मायक्रो निगेटिव्ह प्रेशर, मायक्रो सक्शन नोजल | इलेक्ट्रॉनिक सेमीकंडक्टर, फार्मास्युटिकल्स |
| जड वस्तू / मोठा आकार | रबर सामग्री, मोठ्या व्यासाचा सक्शन कप, मल्टी-सक्शन कप ॲरे | ऑटोमोबाईल्स, लॉजिस्टिक पॅनेल |
| आरोग्य/प्रदूषण प्रतिबंध | फूड/मेडिकल ग्रेड सिलिकॉन, साफ करणे सोपे आहे | औषध, अन्न |
| मऊ / अनियमित पृष्ठभाग | स्पंज सामग्री, विकृत सक्शन कप | कार इंटीरियर, अन्न |
| Antistatic आवश्यकता | Antistatic सिलिकॉन, आयन वारा सहाय्य | इलेक्ट्रॉनिक सेमी कंडक्टर |
