व्हॅक्यूम सक्शन हे चार मुख्य फायद्यांसह औद्योगिक ऑटोमेशनमध्ये "लवचिक ग्रासपिंग" साठी एक मुख्य उपाय आहे: गैर-हानीकारक आकलन, बहु-मटेरियल/अनियमित वर्कपीसशी जुळवून घेण्याची क्षमता, स्वच्छ आणि पर्यावरण संरक्षण आणि लवचिक ऑपरेशन. हे वर्कपीसच्या विविध उद्योग वैशिष्ट्यांशी जुळवून घेतले जाऊ शकते (पातळ/जाड, सुस्पष्टता/खडबडी, स्वच्छताविषयक/मानक).
ओव्हल व्हॅक्यूम सक्शन कप ZP2
चीनचा अग्रगण्य उत्पादक म्हणून, आमचा कारखाना मर्यादित जागेत बारीक वर्कपीससाठी सानुकूलित ओव्हल व्हॅक्यूम सक्शन कप ZP2 ऑफर करतो. 12 वैशिष्ट्यांमध्ये उपलब्ध आहे (उदा. 3.5×7 ते 8×30mm), हे पुरवठादार-थेट समाधान एकसमान दाब आणि पकड स्थिरता सुनिश्चित करते. पर्यायी 6-50 मिमी बफर आणि अँटी-स्टॅटिक सामग्रीसह, ते पीसीबी, बॅटरी आणि हाय-स्पीड पॅकेजिंग लाइनसाठी आदर्श आहे.
क्लिक करा आणि निवड सुरू करा
》उत्पादन माहितीवर परत या
ओव्हल व्हॅक्यूम सक्शन कप ZP2

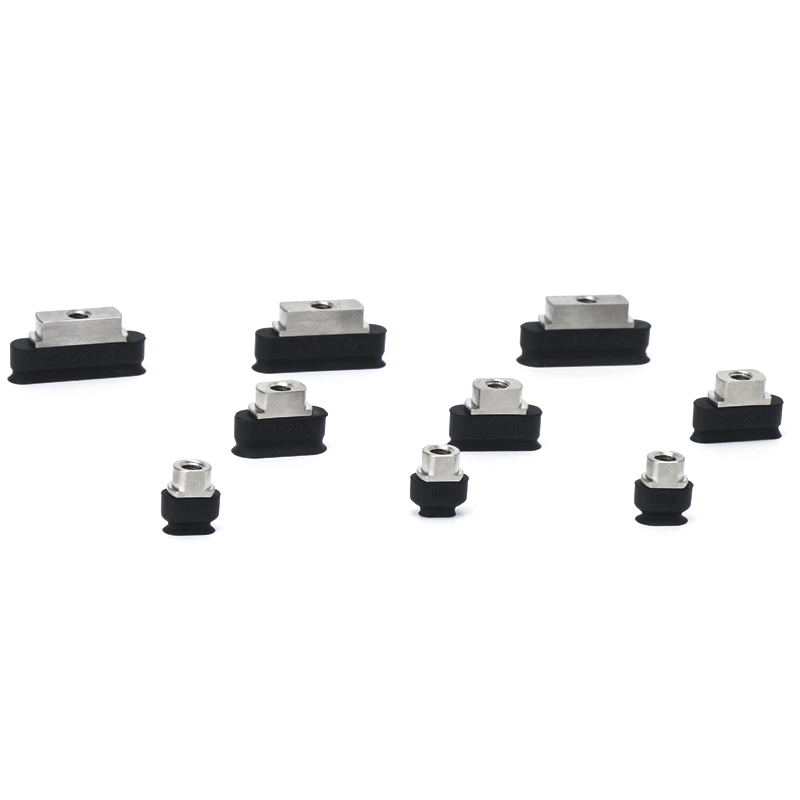

ZP2 मालिका ओव्हल व्हॅक्यूम पॅड युनिट
अडॅप्टर ओव्हल व्हॅक्यूम पॅडसह ZP2-T मालिका
बफर ओव्हल व्हॅक्यूम पॅडसह ZP2-T मालिका
अडॅप्टर ओव्हल व्हॅक्यूम पॅडसह ZP2-R मालिका
बफर ओव्हल व्हॅक्यूम पॅडसह ZP2-R मालिका
वर्णन
ऑर्डर कशी करायची
तपशील / साहित्य
अर्ज
संसाधन
चीनचा अग्रगण्य उत्पादक म्हणून, आमचा कारखाना इलेक्ट्रॉनिक्स आणि ऑटोमोटिव्ह क्षेत्रांच्या कठोर मागणीनुसार सानुकूलित ओव्हल व्हॅक्यूम सक्शन कप ZP2 सोल्यूशन्स प्रदान करतो. तुम्ही उच्च व्हॉल्यूम पुरवठादार असाल किंवा अंतिम वापरकर्ता असाल, आमची ZP2 ओव्हल मालिका अचूक हाताळणीसाठी आवश्यक विश्वासार्हता प्रदान करते.
मुख्य तांत्रिक वैशिष्ट्ये आणि तपशील
1. तपशीलांची विस्तृत श्रेणी
प्रत्येक सडपातळ वर्कपीससाठी योग्य फिट असल्याची खात्री करण्यासाठी, आम्ही ओव्हल व्हॅक्यूम सक्शन कप ZP2 साठी 12 मानक वैशिष्ट्ये ऑफर करतो:
संक्षिप्त आकार:3.5×7, 4×10, 5×10, 6×10mm.
मध्यम लांबी:4×20, 5×20, 6×20, 8×20mm.
विस्तारित पोहोच:4×30, 5×30, 6×30, 8×30mm.
2. उद्योग-विशिष्ट साहित्य उत्कृष्टता
तुमच्या कामाच्या वातावरणाशी जुळण्यासाठी आम्ही उच्च दर्जाची सामग्री वापरतो:
उच्च-गुणवत्तेचे सिलिकॉन आणि NBR:सामान्य-उद्देश आणि उच्च-तापमान कार्यांसाठी.
अँटी-स्टॅटिक (ESD) साहित्य:पीसीबी आणि सेमीकंडक्टर हाताळणीसाठी आवश्यक.
सर्व-स्टेनलेस स्टील ॲक्सेसरीज:लिथियम बॅटरी उद्योगासाठी ऑप्टिमाइझ केलेले विशेष कॉन्फिगरेशन.
मुख्य फायदे आणि हायलाइट्स
मर्यादित जागांसाठी ऑप्टिमाइझ केलेले:ओव्हल व्हॅक्यूम सक्शन कप ZP2 चे अरुंद प्रोफाइल गर्दीच्या PCB किंवा अरुंद पॅकेजिंग प्रोफाइलवर उच्च-घनता निवडण्याची परवानगी देते जेथे गोलाकार कप बसत नाहीत.
वर्धित पकड स्थिरता:वाढवलेला सक्शन क्षेत्र पाईप्स किंवा सीलिंग पट्ट्यांसारख्या बारीक वस्तूंवर मोठा "पायांचा ठसा" प्रदान करतो, ज्यामुळे वर्कपीस झुकण्याचा किंवा सरकण्याचा धोका लक्षणीयरीत्या कमी होतो.
लवचिक स्थापना:उभ्या आणि पार्श्व व्हॅक्यूम इनलेटला समर्थन देते. नाजूक पृष्ठभागावरील प्रभाव कमी करण्यासाठी प्रत्येक कप ॲडॉप्टर किंवा बफर ब्रॅकेट (6mm–50mm स्ट्रोक) सह जोडला जाऊ शकतो.
फॅक्टरी-थेट पुरवठा:आमचा चीन-आधारित कारखाना मोठ्या प्रमाणात इन-स्टॉक उत्पादनांची देखरेख करतो, जागतिक खरेदीसाठी कमी वेळ आणि स्पर्धात्मक किंमत सुनिश्चित करतो.
ठराविक अनुप्रयोग परिस्थिती
इलेक्ट्रॉनिक्स आणि सेमीकंडक्टर:पीसीबी असेंब्ली, लवचिक सर्किट बोर्ड फॅब्रिकेशन आणि बॅटरी इलेक्ट्रोड पोझिशनिंग.
ऑटोमोटिव्ह पार्ट्स:ओव्हल व्हॅक्यूम सक्शन कप ZP2 चा वापर सीलिंग स्ट्रिप्स, लांबलचक ट्रिम तुकडे आणि प्लास्टिक प्रोफाइलच्या हाताळणी आणि असेंबलीसाठी वारंवार केला जातो.
पॅकेजिंग आणि लॉजिस्टिक्स:हाय-स्पीड लेबलिंग, कार्टन सीलिंग आणि लांबलचक पॅकेजेसचे वर्गीकरण.

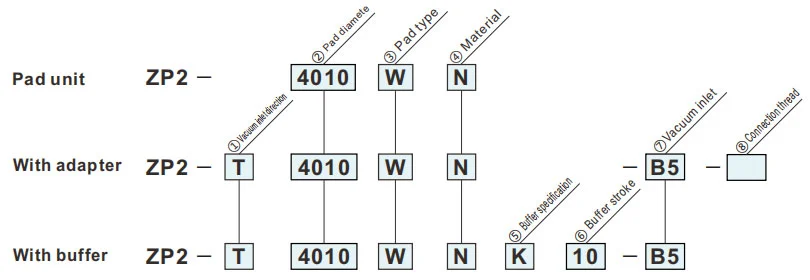

ऑर्डर कशी करायची
- शोषण पृष्ठभागावरील मर्यादा असलेल्या कामाच्या तुकड्यांसाठी.
| ①व्हॅक्यूम इनलेट दिशा | ⑦व्हॅक्यूम इनलेट | ⑧कनेक्शन धागा | ||
| T | उभ्या |
|
B5 |
— |
|
B50406 |
— | ||
| R | बाजूकडील |
|
0406 |
B5 |
|
0406 |
A5 |
||
|
0406 |
— | ||
| ②पॅड आकार | |
| 3507 | 3.5 x7 |
| 4010 | 4 x10 |
| 5010 | 5 x10 |
| 6010 | 6 x10 |
| 4020 | 4 x20 |
| 5020 | 5 x20 |
| 6020 | 6 x20 |
| 8020 | 8 x20 |
| 4030 | 4 x30 |
| 5030 | 5 x30 |
| 6030 | 6 x30 |
| 8030 | 8 x30 |
| ③पॅड प्रकार | |
| W | ओव्हल |
| ⑦व्हॅक्यूम इनलेट | |
| B5 | M5x0.8(स्त्री) |
| 04 | ø4 वन-टचफिटिंग |
| 06 | ø6 वन-टचफिटिंग |
| ④ साहित्य | |
| N | NBR |
| S | सिलिकॉन रबर |
| U | युरेथेन रबर |
| F | FKM |
| जीएन | प्रवाहकीय NBR |
| जीएस | प्रवाहकीय सिलिकॉन रबर |
हिरवे चिन्ह सानुकूलित मॉडेल आहे.
| ⑤बफर स्पेसिफिकेशन | |
| K | न फिरणारा |
| ⑥बफर स्ट्रोक | |
| 10 | 10 मिमी |
| 20 | 20 मिमी |
| 30 | 30 मिमी |
| 40 | 40 मिमी |
| 50 | 50 मिमी |
| ⑧कनेक्शन धागा | |
| A5 | M5x0.8(पुरुष) |
| B5 | M5x0.8(स्त्री) |
परिमाणे(मिमी)
हिरवे चिन्ह सानुकूलित मॉडेल आहे.
पीपी
घन प्रकार
| मॉडेल | A | B | C | D | øE | Y | |||
|
② पॅड आकार |
③ पॅड प्रकार |
④ पॅड साहित्य |
|||||||
| ZP2 | 3507 | W |
N S U F जीएन जीएस |
3.5 | 4.5 | 7 | 8 | 2×ø1.5 | 0.5 |
| 4010 | 4 | 5 | 10 | 11 | |||||
| 5010 | 4 | 6 | ø2.5 | ||||||
| 6010 | 6 | 7 | |||||||
| 4020 | 4 | 5 | 20 | 21 | 2×ø1.8 | 0.5 | |||
| 5020 | 5 | 6 | 2×ø2 | ||||||
| 6020 | 6 | 7 | ø2.5 | ||||||
| 8020 | 8 | 9 | ø3 | 0.8 | |||||
| 4030 | 4 | 5 | 30 | 31 | 2×ø1.8 | 0.5 | |||
| 5030 | 5 | 6 | ø2.5 | ||||||
| 6030 | 6 | 7 | |||||||
| 8030 | 8 | 9 | 0.8 | ||||||
संदर्भासाठी मॉडेल: ZP2-4030WS
अडॅप्टर माउंटिंग परिमाणे
लागू पॅड: 3507W/4010W/5010W/6010W
लागू पॅड: 4020W/5020W/6020W/8020W
लागू पॅड: 4030W/5030W/6030W/8030W
पॅड साहित्य आणि वैशिष्ट्ये
⚪:थोडा किंवा कोणताही प्रभाव नाही △:स्थितींवर अवलंबून वापरला जाऊ शकतो X:योग्य नाही
|
साहित्य
वैशिष्ट्ये
|
प्रतीक | ड्युरोमीटर HS (±5°) |
रंग च्या रबर |
कार्यरत आहे तापमान श्रेणी (°C) |
तेल प्रतिकार गॅसोलीन |
तेल प्रतिकार बेंझोल |
बेस प्रतिकार |
आम्ल प्रतिकार |
हवामानक्षमता | ओझोन प्रतिकार |
ओरखडा प्रतिकार |
जलरोधक | दिवाळखोर प्रतिकार (बेंझिन, टोल्युइन) |
अर्ज |
| NBR | N | 50 | काळा | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | सामान्य कामाचे हस्तांतरण, नालीदार बोर्ड, लिबास प्लेट, लोखंडी प्लेट आणि इतर |
| सिलिकॉन रबर | S | 45 ~ 50 | पांढरा | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | सेमीकंडक्टर, डाय-कास्टिंगमधून काढून टाकणे, पातळ काम, फूड प्रोसेसर |
| युरेथेन रबर | U | 50 ~ 60 | तपकिरी | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | पन्हळी बोर्ड, लोखंडी प्लेट, लिबास प्लेट |
| FKM | F | 60 | काळा | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | रासायनिक काम |
| प्रवाहकीय NBR | जीएन | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | सेमीकंडक्टरचे सामान्य कार्य (स्थिर विद्युत प्रतिरोध) | |
| प्रवाहकीय सिलिकॉन रुबे | जीएस | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | सेमीकंडक्टर (स्थिर वीज) |
वरील सारणीमध्ये विषय रबर सामग्रीची फक्त सामान्य वैशिष्ट्ये समाविष्ट आहेत. निळा चिन्ह सानुकूलित मॉडेल आहे.
विविध औद्योगिक क्षेत्रांमध्ये वायवीय घटक (व्हॅक्यूम सक्शन कप) च्या अर्जाची रूपरेषा
I. मुख्य ताकद
II. उद्योगाद्वारे अर्ज काढणे
A. औषध आणि वैद्यकीय उद्योग
A.1: मुख्य आवश्यकता:स्वच्छ आणि प्रदूषणमुक्त (FDA/GMP अनुरूप), सौम्य आणि नुकसान न करणारे आणि क्रॉस-दूषित प्रतिबंध
A.2 प्रमुख परिस्थिती:
1. फार्मास्युटिकल पॅकेजिंग: औषधाची बाटली / फार्मास्युटिकल प्लेट / इन्फ्युजन बॅग पिकअप (फूड ग्रेड सिलिकॉन सक्शन कप, कण शेडिंग नाही)
2. वैद्यकीय उपकरण असेंबली: शस्त्रक्रिया उपकरणे/वैद्यकीय कॅथेटर/प्रोस्थेसिस हाताळणीचे तुकडे (समायोज्य नकारात्मक दाब, विकृती संरक्षण)
3. जैविक प्रयोगशाळा: पेट्री डिश/सेन्ट्रीफ्यूज ट्यूब/अभिकर्मक कार्ड हस्तांतरण (रासायनिक प्रतिरोधक, निर्जंतुकीकरण सुसंगत)
B. इलेक्ट्रॉनिक्स आणि सेमीकंडक्टर उद्योग
B.1 मुख्य आवश्यकता:अँटी-स्टॅटिक (10⁶-10¹¹Ω), अचूक स्थिती (त्रुटी ≤0.01 मिमी), स्क्रॅच प्रतिरोध
B.2 प्रमुख परिस्थिती:
1. चिप/सेमीकंडक्टर: वेफर हाताळणी, चिप पॅकेजिंग (सच्छिद्र सिरॅमिक/अँटी-स्टॅटिक सिलिकॉन सक्शन कप, फुटणे टाळण्यासाठी एकसमान नकारात्मक दाब)
2. पीसीबी/घटक: लवचिक पीसीबी, सूक्ष्म घटक (0402 प्रतिरोधक) पृष्ठभागावर बसवलेले (सुरकुतणे/फाडणे टाळण्यासाठी पातळ सिलिकॉन/जेल/मायक्रो सक्शन कप)
3. डिस्प्ले: LCD/OLED पॅनेल, टच ग्लास ग्रॅब (उच्च पारदर्शक सामग्री, कोणतेही डाग आणि ओरखडे नाहीत)
C. ऑटोमोबाईल आणि ऑटो पार्ट्स उद्योग
C.1 मुख्य आवश्यकता:मोठे सक्शन (सिंगल सक्शन डिस्क ≥500N), मल्टी-स्पेसिफिकेशन अनुकूलन (मेटल/प्लास्टिक/ग्लास), नॉन-स्लिप
C.2 प्रमुख परिस्थिती:
4. बॉडी मॅन्युफॅक्चरिंग: स्टील प्लेट / डोअर फ्रेम हाताळणी वेल्डिंग (मोठ्या व्यासाचे रबर / मल्टी-सक्शन कप ॲरे, अँटी-स्लिप टेक्सचर)
5. ग्लास / इंटीरियर: विंडस्क्रीन इंस्टॉलेशन, लेदर सीट पृष्ठभाग हस्तांतरण (तापमान प्रतिरोधक सिलिकॉन / स्पंज सक्शन कप, विकृती संरक्षण)
6. भाग: इंजिन सिलेंडर बॉडी / गिअरबॉक्स हाऊसिंग ग्रॅब (व्हॅक्यूम + मेकॅनिकल लॉक, अँटी-फॉल)
D. अन्न आणि पॅकेजिंग उद्योग
D.1 मुख्य आवश्यकता:फूड ग्रेड मटेरियल (एफडीए प्रमाणित), स्वच्छ करणे सोपे, क्रश प्रतिरोधक
D.2 प्रमुख परिस्थिती:
1. अन्न हाताळणी: भाजलेले माल / ताजे मांस / फळांची वर्गवारी (कमी सक्शन स्पंज सक्शन कप, गंधहीन आणि धुण्यास सोपे)
2. पॅकेजिंग ऑटोमेशन: पॅकेजिंग बॅग उघडणे, निर्जंतुकीकरण कार्टन मोल्डिंग (स्टॅटिक एलिमिनेशन/ मल्टी-पॉइंट सक्शन, पातळ/हार्ड पॅकेजिंगसाठी योग्य)
E. लॉजिस्टिक आणि वेअरहाउसिंग उद्योग
E.1 मुख्य आवश्यकता:कार्यक्षम अनुकूलन (वस्तूंची अनेक वैशिष्ट्ये), स्थिर दाब, अँटी-फॉल
E.2 प्रमुख परिस्थिती:
1. कार्टन हाताळणी: ई-कॉमर्स कार्टन सॉर्टिंग (ॲडजस्टेबल सक्शन ॲरे, व्हॅक्यूम प्रेशर)
2. प्लेट/रोल: वुड बोर्ड/प्लास्टिक फिल्म रोल ट्रान्सफर (लांब पट्टी/कंडककृती सक्शन कप, ऑफसेट टाळण्यासाठी एकसमान शोषण)
F. नवीन ऊर्जा आणि विशेष उद्योग
F.1 नवीन ऊर्जा (लिथियम बॅटरी/पीव्ही):
1. लिथियम बॅटरी प्लेट (अँटी-स्टॅटिक पोरस सक्शन कप, अँटी-डस्ट), फोटोव्होल्टेइक ग्लास (मोठा सक्शन सिलिकॉन सक्शन कप, स्क्रॅच नाही)
F.2 छपाई आणि कागद
1. कागद/मुद्रित पदार्थ कॅप्चर (शोषक कागद साहित्य, फाटणे आणि शाई दूषित होण्यापासून रोखण्यासाठी थोडासा नकारात्मक दबाव)
III. कोर अनुकूलन तर्कशास्त्राचा सारांश
| वर्कपीसची वैशिष्ट्ये | पिपेट अनुकूलन कार्यक्रम | संबंधित उद्योग परिस्थिती |
| पातळ / नाजूक / अचूक | सिलिकॉन/सिरेमिक मटेरियल, मायक्रो निगेटिव्ह प्रेशर, मायक्रो सक्शन नोजल | इलेक्ट्रॉनिक सेमीकंडक्टर, फार्मास्युटिकल्स |
| जड वस्तू / मोठा आकार | रबर सामग्री, मोठ्या व्यासाचा सक्शन कप, मल्टी-सक्शन कप ॲरे | ऑटोमोबाईल्स, लॉजिस्टिक पॅनेल |
| आरोग्य/प्रदूषण प्रतिबंध | फूड/मेडिकल ग्रेड सिलिकॉन, साफ करणे सोपे आहे | औषध, अन्न |
| मऊ / अनियमित पृष्ठभाग | स्पंज सामग्री, विकृत सक्शन कप | कार इंटीरियर, अन्न |
| Antistatic आवश्यकता | Antistatic सिलिकॉन, आयन वारा सहाय्य | इलेक्ट्रॉनिक सेमी कंडक्टर |
