व्हॅक्यूम सक्शन हे चार मुख्य फायद्यांसह औद्योगिक ऑटोमेशनमध्ये "लवचिक ग्रासपिंग" साठी एक मुख्य उपाय आहे: गैर-हानीकारक आकलन, बहु-मटेरियल/अनियमित वर्कपीसशी जुळवून घेण्याची क्षमता, स्वच्छ आणि पर्यावरण संरक्षण आणि लवचिक ऑपरेशन. हे वर्कपीसच्या विविध उद्योग वैशिष्ट्यांशी जुळवून घेतले जाऊ शकते (पातळ/जाड, सुस्पष्टता/खडबडी, स्वच्छताविषयक/मानक).
नोजल व्हॅक्यूम सक्शन कप ZP2
आघाडीचा चीन निर्माता म्हणून, आमचा कारखाना मिलिमीटर-स्केल वर्कपीससाठी कस्टमाइज्ड नोजल व्हॅक्यूम सक्शन कप ZP2 ऑफर करतो. अल्ट्रा-कॉम्पॅक्ट ø0.8mm-ø1.1mm व्यास आणि स्पेस-सेव्हिंग इंटिग्रेटेड नोजल वैशिष्ट्यीकृत, हे पुरवठादार-थेट समाधान चिप्स आणि मायक्रो-लेन्ससाठी आदर्श आहे. आम्ही इलेक्ट्रॉनिक्स आणि लिथियम बॅटरी उद्योगासाठी अँटी-स्टॅटिक आणि सर्व-स्टेनलेस स्टील भागांचा स्टॉक करतो.
क्लिक करा आणि निवड सुरू करा
》उत्पादन माहितीवर परत या

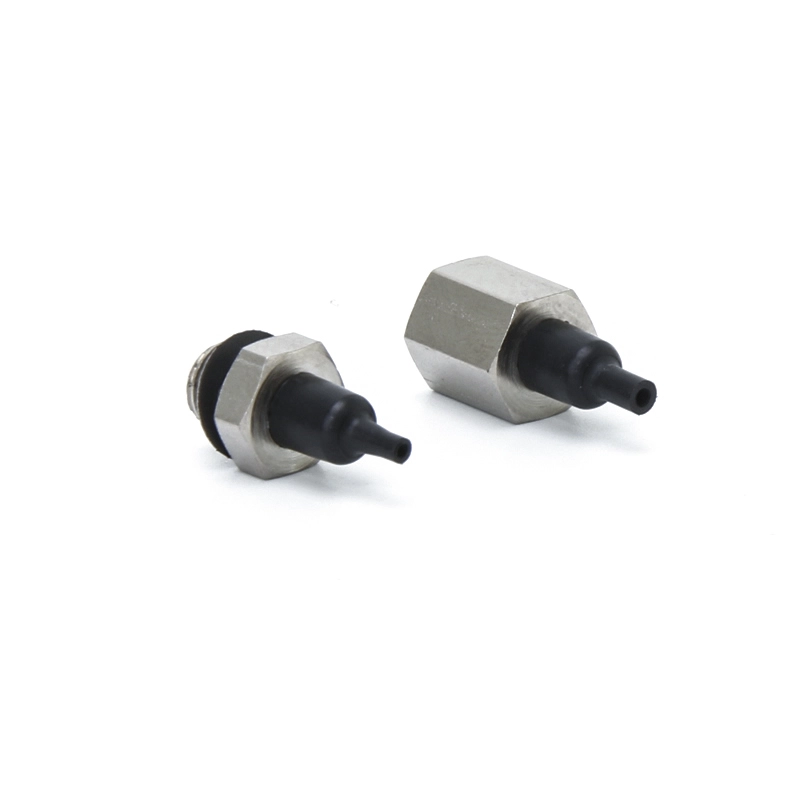

नोजल व्हॅक्यूम सक्शन कप ZP2

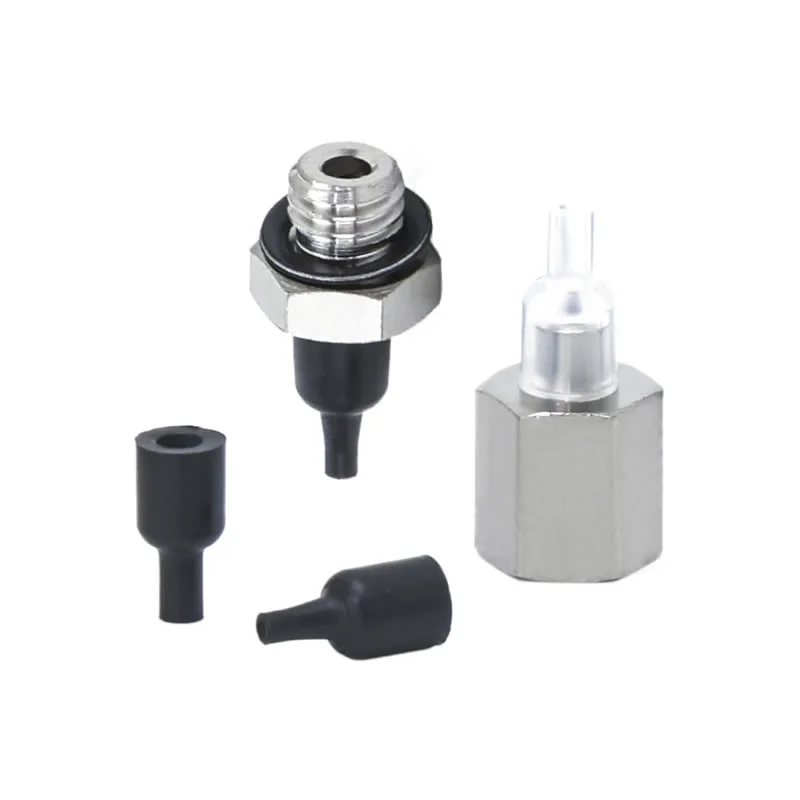

ZP2 मालिका नोजल व्हॅक्यूम पॅड युनिट

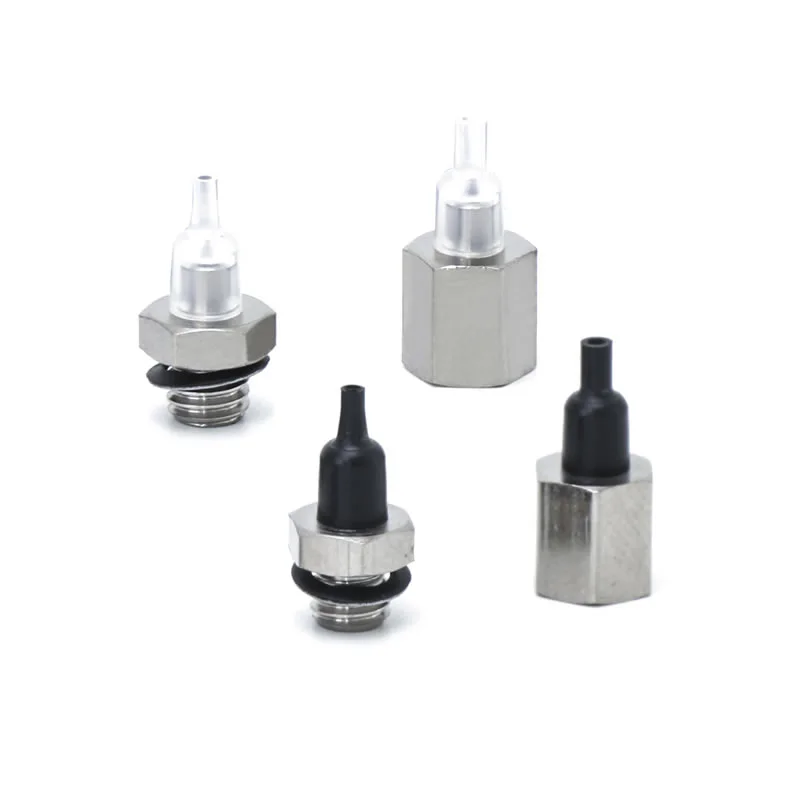

ॲडॉप्टर नोजल व्हॅक्यूम पॅडसह ZP2-T मालिका
वर्णन
ऑर्डर कशी करायची
तपशील / साहित्य
अर्ज
संसाधन
अल्ट्रा-मिनिएचर सक्शन पॅड श्रेणीचा एक भाग म्हणून, या नोजल व्हॅक्यूम सक्शन कप ZP2 मध्ये ø8mm आणि ø1.1mm च्या मानक व्यासाचे वैशिष्ट्य आहे, जे ZP2 मालिकेतील सर्वात लहान मॉडेलपैकी एक आहे. ते मिलिमीटर-स्केल परिमाण मोजणाऱ्या अल्ट्रा-स्मॉल वर्कपीसशी सुसंगत आहेत. कॉम्पॅक्ट नोजल डिझाइन लहान नोजल इंटरफेस थेट पॅड बॉडीमध्ये समाकलित करते, अतिरिक्त ॲडॉप्टरची आवश्यकता दूर करते आणि स्थापनेची जागा लक्षणीयरीत्या कमी करते. सक्शन एंडमध्ये अरुंद-एज सीलिंग लिप डिझाइन आहे जे मायक्रोवर्कपीस पृष्ठभागांशी घट्ट संपर्क सुनिश्चित करते, इष्टतम व्हॅक्यूम सीलिंगची हमी देते.
ठराविक अनुप्रयोगांचा समावेश आहे
1.चिप असेंब्ली, मायक्रो-रेझिस्टर/कॅपॅसिटर आणि पीसीबी मायक्रो-सोल्डर केलेले घटक इलेक्ट्रॉनिक उत्पादनात हाताळतात.
2.सेमीकंडक्टर उद्योग:सेमीकंडक्टर वेफर्स आणि मायक्रो-सेन्सर्स सारख्या अचूक घटकांची धूळमुक्त हाताळणी.
3. अचूक हार्डवेअर:मायक्रो स्क्रू, मेटल स्प्रिंग ब्लेड आणि लघु बियरिंग्ससह अल्ट्रा-कॉम्पॅक्ट घटकांचे स्वयंचलित फीडिंग.
4. ऑप्टिकल उपकरणे:सूक्ष्म लेन्स आणि फायबर ऑप्टिक कनेक्टर सारख्या ऑप्टिकल घटकांचे अचूक आकलन आणि स्थिती.
वारंवार विचारले जाणारे प्रश्न
SMC ZP2 नोजल पॅड कशासाठी वापरले जातात?
नोजल व्हॅक्यूम सक्शन कप ZP2 चा वापर सामान्यतः व्हॅक्यूम इजेक्टर सिस्टममध्ये जलद पिक-अँड-प्लेस ऑपरेशन्ससाठी केला जातो.
कपवर थेट व्हॅक्यूम निर्माण करण्यासाठी नोजलसह एकत्रित
हाय-स्पीड ऑटोमेशन आणि रोबोटिक हाताळणीसाठी योग्य
लहान भाग, पॅकेजिंग साहित्य आणि हलके घटक यासाठी मोठ्या प्रमाणावर वापरले जाते
Commaelec सतत उत्पादनात विश्वासार्ह कार्यप्रदर्शन सुनिश्चित करून, समान प्रणाली डिझाइनसह सुसंगत स्थिर-गुणवत्तेचे कप प्रदान करते.
योग्य सक्शन कप डिझाइन कसे निवडायचे?
निवड वास्तविक कामकाजाच्या परिस्थितीवर आधारित असावी:
वर्कपीस पृष्ठभाग: गुळगुळीत → सपाट प्रकार; असमान → बेलो प्रकार
वजन आणि आकार: जड भागांना मोठ्या व्यासाची आवश्यकता असते
पर्यावरण: उच्च तापमान किंवा रसायने → सिलिकॉन किंवा FKM निवडा
सायकलचा वेग: हाय-स्पीड लाईन्स हलक्या वजनाच्या, प्रतिसादात्मक डिझाईन्सचा फायदा घेतात
Commaelec सानुकूलित समाधानांना समर्थन देते, विशिष्ट अनुप्रयोगांशी सामग्री, आकार आणि संरचना जुळण्यास मदत करते.
ZP2 मालिकेतील मुख्य पॅड प्रकार कोणते आहेत?
सपाट प्रकार: गुळगुळीत पृष्ठभागांसाठी जास्तीत जास्त संपर्क क्षेत्र
बरगड्यांसह सपाट: किंचित खडबडीत पृष्ठभागांवर चांगले सील करणे
बेलो प्रकार: असमान पृष्ठभागाशी जुळवून घेते आणि उशी प्रदान करते

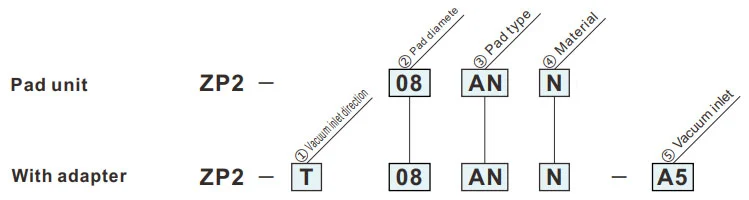

ऑर्डर कशी करायची
- लहान घटकांच्या शोषणासाठी (जसे की IC चिप्स)
| ①व्हॅक्यूम इनलेट दिशा | |
| T | उभ्या |
| ②पॅड व्यास(मिमी) | |
| 08 | ø0.8 |
| 11 | ø1.1 |
| ③पॅड प्रकार | |
| ए.एन | नोझल |
| ④ साहित्य | |
| N | NBR |
| S | सिलिकॉन रबर |
| U | युरेथेन रबर |
| F | FKM |
| जीएन | प्रवाहकीय NBR |
| जीएस | प्रवाहकीय सिलिकॉन रबर |
हिरवे चिन्ह सानुकूलित मॉडेल आहे.
| ⑤व्हॅक्यूम इनलेट | ||
| A4 | स्त्री धागा | M4 x0.7 M5 x0.8 |
| A5 | ||
| B4 | नर धागा | M4 x0.7 |
| B5 | M5 x0.8 | |
परिमाणे(मिमी)
हिरवे चिन्ह सानुकूलित मॉडेल आहे.
ए.एन
नोजल पॅड
| मॉडेल | øC | øD | |||
|
② पॅड dia |
③ पॅड प्रकार |
④ पॅड साहित्य |
|||
| ZP2 | 08 | ए.एन |
N S U F जीएन जीएस |
1.6 | 0.8 |
| 11 | 2 | 1.1 | |||
संदर्भासाठी मॉडेल: ZP2-11ANN
अडॅप्टर माउंटिंग परिमाणे
ZP2-T
उभ्या
A4, A5
| मॉडेल | A | B | øC | øD | E | अडॅप्टर | |||||
|
① व्हॅक्यूम प्रवेशाची दिशा |
② पॅड dia |
③ पॅड प्रकार |
④ पॅड साहित्य |
⑤ व्हॅक्यूम प्रवेश |
|||||||
| ZP2 | T | 08 | ए.एन |
N S U F जीएन जीएस |
A4 | 12.2 | 9.5 | 1.6 | 0.8 | M4 x0.7 | ZP2A-AN-A4 |
| 11 | 2 | 1.1 | |||||||||
| 08 | A5 | 14.5 | 11 | 1.6 | 0.8 | M5 x0.8 | ZP2A-AN-A5 | ||||
| 11 | 2 | 1.1 | |||||||||
संदर्भासाठी मॉडेल: ZP2-T11ANN-A5
ZP2-T
उभ्या
A4, A5
| मॉडेल | A | B | øC | øD | E | अडॅप्टर | |||||
|
① व्हॅक्यूम प्रवेश दिशा |
② पॅड dia |
③ पॅड प्रकार |
④ पॅड साहित्य |
⑤ व्हॅक्यूम प्रवेश |
|||||||
| ZP2 | T | 08 | ए.एन |
N S U F जीएन जीएस |
B4 | 14 | 4.5 | 1.6 | 0.8 | M4 x0.7 | ZP2A-AN-B4 |
| 11 | 2 | 1.1 | |||||||||
| 08 | B5 | 15.5 | 5 | 1.6 | 0.8 | M5 x0.8 | ZP2A-AN-B5 | ||||
| 11 | 2 | 1.1 | |||||||||
संदर्भासाठी मॉडेल: ZP2-T11ANGN-B5
पॅड साहित्य आणि वैशिष्ट्ये
⚪:थोडा किंवा कोणताही प्रभाव नाही △:स्थितींवर अवलंबून वापरला जाऊ शकतो X:योग्य नाही
|
साहित्य
वैशिष्ट्ये
|
प्रतीक | ड्युरोमीटर HS (±5°) |
रंग च्या रबर |
कार्यरत आहे तापमान श्रेणी (°C) |
तेल प्रतिकार गॅसोलीन |
तेल प्रतिकार बेंझोल |
बेस प्रतिकार |
आम्ल प्रतिकार |
हवामानक्षमता | ओझोन प्रतिकार |
ओरखडा प्रतिकार |
जलरोधक | दिवाळखोर प्रतिकार (बेंझिन, टोल्युइन) |
अर्ज |
| NBR | N | 50 | काळा | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | सामान्य कामाचे हस्तांतरण, नालीदार बोर्ड, लिबास प्लेट, लोखंडी प्लेट आणि इतर |
| सिलिकॉन रबर | S | 45 ~ 50 | पांढरा | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | सेमीकंडक्टर, डाय-कास्टिंगमधून काढून टाकणे, पातळ काम, फूड प्रोसेसर |
| युरेथेन रबर | U | 50 ~ 60 | तपकिरी | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | पन्हळी बोर्ड, लोखंडी प्लेट, लिबास प्लेट |
| FKM | F | 60 | काळा | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | रासायनिक काम |
| प्रवाहकीय NBR | जीएन | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | सेमीकंडक्टरचे सामान्य कार्य (स्थिर विद्युत प्रतिरोध) | |
| प्रवाहकीय सिलिकॉन रुबे | जीएस | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | सेमीकंडक्टर (स्थिर वीज) |
वरील सारणीमध्ये विषय रबर सामग्रीची फक्त सामान्य वैशिष्ट्ये समाविष्ट आहेत. निळा चिन्ह सानुकूलित मॉडेल आहे.
विविध औद्योगिक क्षेत्रांमध्ये वायवीय घटक (व्हॅक्यूम सक्शन कप) च्या अर्जाची रूपरेषा
I. मुख्य ताकद
II. उद्योगाद्वारे अर्ज काढणे
A. औषध आणि वैद्यकीय उद्योग
A.1: मुख्य आवश्यकता:स्वच्छ आणि प्रदूषणमुक्त (FDA/GMP अनुरूप), सौम्य आणि नुकसान न करणारे आणि क्रॉस-दूषित प्रतिबंध
A.2 प्रमुख परिस्थिती:
1. फार्मास्युटिकल पॅकेजिंग: औषधाची बाटली / फार्मास्युटिकल प्लेट / इन्फ्युजन बॅग पिकअप (फूड ग्रेड सिलिकॉन सक्शन कप, कण शेडिंग नाही)
2. वैद्यकीय उपकरण असेंबली: शस्त्रक्रिया उपकरणे/वैद्यकीय कॅथेटर/प्रोस्थेसिस हाताळणीचे तुकडे (समायोज्य नकारात्मक दाब, विकृती संरक्षण)
3. जैविक प्रयोगशाळा: पेट्री डिश/सेन्ट्रीफ्यूज ट्यूब/अभिकर्मक कार्ड हस्तांतरण (रासायनिक प्रतिरोधक, निर्जंतुकीकरण सुसंगत)
B. इलेक्ट्रॉनिक्स आणि सेमीकंडक्टर उद्योग
B.1 मुख्य आवश्यकता:अँटी-स्टॅटिक (10⁶-10¹¹Ω), अचूक स्थिती (त्रुटी ≤0.01 मिमी), स्क्रॅच प्रतिरोध
B.2 प्रमुख परिस्थिती:
1. चिप/सेमीकंडक्टर: वेफर हाताळणी, चिप पॅकेजिंग (सच्छिद्र सिरॅमिक/अँटी-स्टॅटिक सिलिकॉन सक्शन कप, फुटणे टाळण्यासाठी एकसमान नकारात्मक दाब)
2. पीसीबी/घटक: लवचिक पीसीबी, सूक्ष्म घटक (0402 प्रतिरोधक) पृष्ठभागावर बसवलेले (सुरकुतणे/फाडणे टाळण्यासाठी पातळ सिलिकॉन/जेल/मायक्रो सक्शन कप)
3. डिस्प्ले: LCD/OLED पॅनेल, टच ग्लास ग्रॅब (उच्च पारदर्शक सामग्री, कोणतेही डाग आणि ओरखडे नाहीत)
C. ऑटोमोबाईल आणि ऑटो पार्ट्स उद्योग
C.1 मुख्य आवश्यकता:मोठे सक्शन (सिंगल सक्शन डिस्क ≥500N), मल्टी-स्पेसिफिकेशन अनुकूलन (मेटल/प्लास्टिक/ग्लास), नॉन-स्लिप
C.2 प्रमुख परिस्थिती:
4. बॉडी मॅन्युफॅक्चरिंग: स्टील प्लेट / डोअर फ्रेम हाताळणी वेल्डिंग (मोठ्या व्यासाचे रबर / मल्टी-सक्शन कप ॲरे, अँटी-स्लिप टेक्सचर)
5. ग्लास / इंटीरियर: विंडस्क्रीन इंस्टॉलेशन, लेदर सीट पृष्ठभाग हस्तांतरण (तापमान प्रतिरोधक सिलिकॉन / स्पंज सक्शन कप, विकृती संरक्षण)
6. भाग: इंजिन सिलेंडर बॉडी / गिअरबॉक्स हाऊसिंग ग्रॅब (व्हॅक्यूम + मेकॅनिकल लॉक, अँटी-फॉल)
D. अन्न आणि पॅकेजिंग उद्योग
D.1 मुख्य आवश्यकता:फूड ग्रेड मटेरियल (एफडीए प्रमाणित), स्वच्छ करणे सोपे, क्रश प्रतिरोधक
D.2 प्रमुख परिस्थिती:
1. अन्न हाताळणी: भाजलेले माल / ताजे मांस / फळांची वर्गवारी (कमी सक्शन स्पंज सक्शन कप, गंधहीन आणि धुण्यास सोपे)
2. पॅकेजिंग ऑटोमेशन: पॅकेजिंग बॅग उघडणे, निर्जंतुकीकरण कार्टन मोल्डिंग (स्टॅटिक एलिमिनेशन/ मल्टी-पॉइंट सक्शन, पातळ/हार्ड पॅकेजिंगसाठी योग्य)
E. लॉजिस्टिक आणि वेअरहाउसिंग उद्योग
E.1 मुख्य आवश्यकता:कार्यक्षम अनुकूलन (वस्तूंची अनेक वैशिष्ट्ये), स्थिर दाब, अँटी-फॉल
E.2 प्रमुख परिस्थिती:
1. कार्टन हाताळणी: ई-कॉमर्स कार्टन सॉर्टिंग (ॲडजस्टेबल सक्शन ॲरे, व्हॅक्यूम प्रेशर)
2. प्लेट/रोल: वुड बोर्ड/प्लास्टिक फिल्म रोल ट्रान्सफर (लांब पट्टी/कंडककृती सक्शन कप, ऑफसेट टाळण्यासाठी एकसमान शोषण)
F. नवीन ऊर्जा आणि विशेष उद्योग
F.1 नवीन ऊर्जा (लिथियम बॅटरी/पीव्ही):
1. लिथियम बॅटरी प्लेट (अँटी-स्टॅटिक पोरस सक्शन कप, अँटी-डस्ट), फोटोव्होल्टेइक ग्लास (मोठा सक्शन सिलिकॉन सक्शन कप, स्क्रॅच नाही)
F.2 छपाई आणि कागद
1. कागद/मुद्रित पदार्थ कॅप्चर (शोषक कागद साहित्य, फाटणे आणि शाई दूषित होण्यापासून रोखण्यासाठी थोडासा नकारात्मक दबाव)
III. कोर अनुकूलन तर्कशास्त्राचा सारांश
| वर्कपीसची वैशिष्ट्ये | पिपेट अनुकूलन कार्यक्रम | संबंधित उद्योग परिस्थिती |
| पातळ / नाजूक / अचूक | सिलिकॉन/सिरेमिक मटेरियल, मायक्रो निगेटिव्ह प्रेशर, मायक्रो सक्शन नोजल | इलेक्ट्रॉनिक सेमीकंडक्टर, फार्मास्युटिकल्स |
| जड वस्तू / मोठा आकार | रबर सामग्री, मोठ्या व्यासाचा सक्शन कप, मल्टी-सक्शन कप ॲरे | ऑटोमोबाईल्स, लॉजिस्टिक पॅनेल |
| आरोग्य/प्रदूषण प्रतिबंध | फूड/मेडिकल ग्रेड सिलिकॉन, साफ करणे सोपे आहे | औषध, अन्न |
| मऊ / अनियमित पृष्ठभाग | स्पंज सामग्री, विकृत सक्शन कप | कार इंटीरियर, अन्न |
| Antistatic आवश्यकता | Antistatic सिलिकॉन, आयन वारा सहाय्य | इलेक्ट्रॉनिक सेमी कंडक्टर |
