व्हॅक्यूम सक्शन हे चार मुख्य फायद्यांसह औद्योगिक ऑटोमेशनमध्ये "लवचिक ग्रासपिंग" साठी एक मुख्य उपाय आहे: गैर-हानीकारक आकलन, बहु-मटेरियल/अनियमित वर्कपीसशी जुळवून घेण्याची क्षमता, स्वच्छ आणि पर्यावरण संरक्षण आणि लवचिक ऑपरेशन. हे वर्कपीसच्या विविध उद्योग वैशिष्ट्यांशी जुळवून घेतले जाऊ शकते (पातळ/जाड, सुस्पष्टता/खडबडी, स्वच्छताविषयक/मानक).

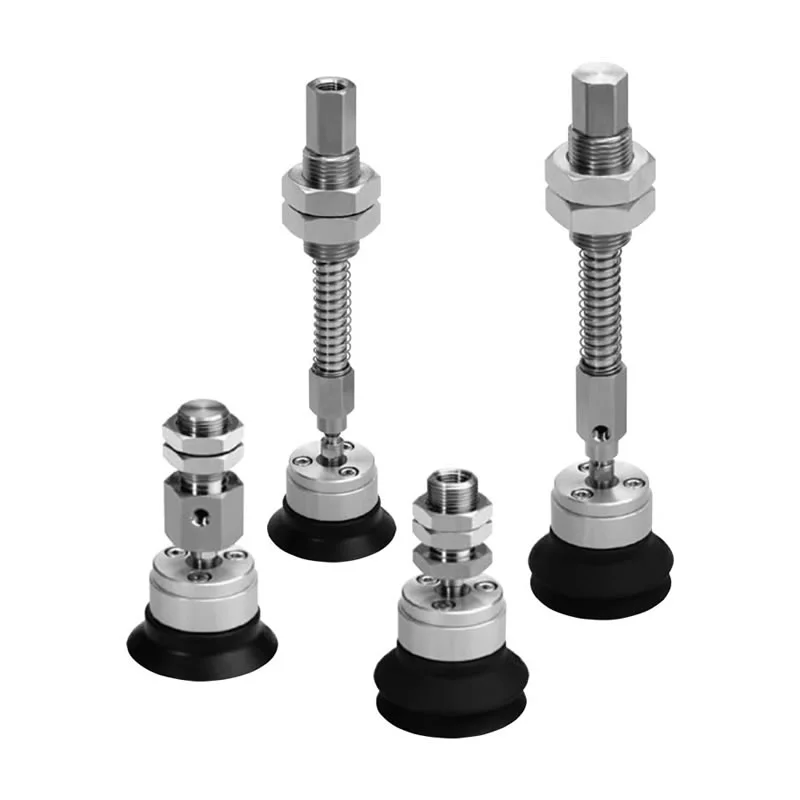

उच्च कडकपणा बॉल संयुक्त व्हॅक्यूम सक्शन कप ZP2
एक व्यावसायिक निर्माता म्हणून, आम्ही तुम्हाला उच्च-गुणवत्तेचे, उच्च कडकपणा बॉल जॉइंट व्हॅक्यूम सक्शन कप ZP2 प्रदान करण्यासाठी समर्पित आहोत. आमच्या उत्पादनांमध्ये असाधारण स्थिरता आहे, ज्यामुळे ते जड वर्कपीस आणि असमान पृष्ठभाग असलेल्या वस्तू हाताळण्यासाठी विशेषतः योग्य बनतात. अद्वितीय बॉल-जॉइंट डिझाइन आपोआप झुकलेल्या पृष्ठभागांशी जुळवून घेते, ज्यामुळे सक्शन विश्वसनीयता लक्षणीयरीत्या वाढते. ही उत्पादन मालिका एनबीआर, सिलिकॉन, पीयू, एफकेएम आणि ईपीआरसह—आकार आणि सामग्रीच्या विस्तृत श्रेणीमध्ये उपलब्ध आहे आणि तुमच्या विशिष्ट अनुप्रयोग आवश्यकता पूर्ण करण्यासाठी सानुकूलित केली जाऊ शकते. शिवाय, नाजूक वर्कपीससाठी सर्वसमावेशक पृष्ठभाग संरक्षण प्रदान करण्यासाठी पर्यायी बफर डिझाइन उपलब्ध आहे.
क्लिक करा आणि निवड सुरू करा
》उत्पादन माहितीवर परत या

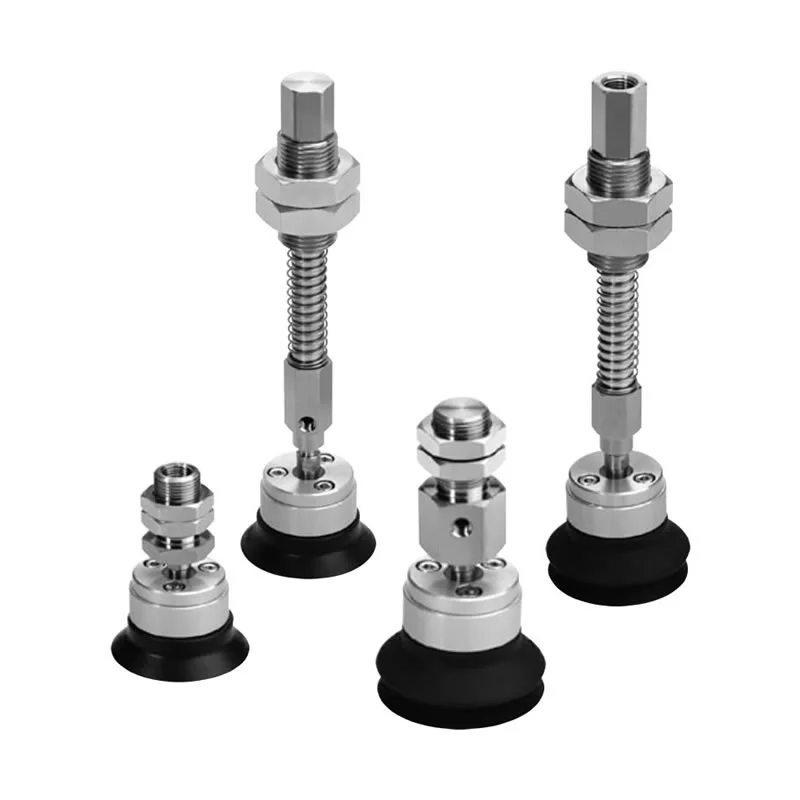

उच्च कडकपणा बॉल संयुक्त व्हॅक्यूम सक्शन कप ZP2
ऍडॉप्टर व्हॅक्यूम पॅडसह ZP2-TF मालिका हेवी-ड्यूटी बॉल संयुक्त प्रकार
बफर व्हॅक्यूम पॅडसह ZP2-TF मालिका हेवी-ड्यूटी बॉल संयुक्त प्रकार
ऍडॉप्टर व्हॅक्यूम पॅडसह ZP2-XF मालिका हेवी-ड्यूटी बॉल संयुक्त प्रकार
बफर व्हॅक्यूम पॅडसह ZP2-XF मालिका हेवी-ड्यूटी बॉल संयुक्त प्रकार
वर्णन
ऑर्डर कशी करायची
तपशील / साहित्य
अर्ज
संसाधन
किफायतशीर, उच्च-कठोरतेच्या ZP2 बॉल-जॉइंट व्हॅक्यूम सक्शन कपचे निर्माता म्हणून, Commaelec प्रगत व्हॅक्यूम सीलिंग आणि दाब-धारण तंत्रज्ञान वापरते. उच्च कडकपणा बॉल जॉइंट व्हॅक्यूम सक्शन कप ZP2 हे औद्योगिक ऑटोमेशन हाताळणी अनुप्रयोगांसाठी डिझाइन केलेले हेवी-ड्यूटी व्हॅक्यूम ग्रिपर आहे. हे विशेषत: जड, असमान पृष्ठभाग असलेल्या किंवा झुकाव असलेल्या वर्कपीसेस पकडण्यासाठी इंजिनीयर केलेले आहे. बॉल-जॉइंट मेकॅनिझमसह उच्च-कठोरता संरचनात्मक फ्रेमवर्क एकत्र करून, हा सक्शन कप शक्तिशाली पकड शक्ती सुनिश्चित करतो आणि वर्कपीस पृष्ठभागाशी अनुकूलपणे जुळण्यासाठी त्याचा कोन आपोआप समायोजित करतो, ज्यामुळे सक्शन स्थिरता आणि ऑपरेशनल सुरक्षा दोन्ही वाढवते.
प्रमुख वैशिष्ट्ये
उच्च-कठोरता संरचना:उच्च कडकपणा बॉल जॉइंट व्हॅक्यूम सक्शन कप ZP2 हे हेवी-ड्यूटी वर्कपीस हाताळण्यासाठी आदर्श आहे आणि विकृतीला अत्यंत प्रतिरोधक आहे
बॉल-जॉइंट स्विव्हल डिझाइन:असमान किंवा कलते पृष्ठभागांशी जुळवून घेते.
शक्तिशाली सक्शन:स्थिर आणि विश्वसनीय हाताळणी ऑपरेशन्स सुनिश्चित करते.
एकाधिक आकार आणि साहित्य:विविध ऑपरेटिंग परिस्थिती सामावून घेते.
पर्यायी कुशनिंग यंत्रणा:संपर्क प्रभाव कमी करते आणि वर्कपीसचे संरक्षण करते.
फायदे
उच्च कडकपणा आणि हेवी ड्युटी
विकृतीशिवाय जड वर्कपीस हाताळण्यासाठी डिझाइन केलेली प्रबलित रचना
सतत औद्योगिक ऑपरेशन दरम्यान स्थिर सक्शन शक्ती राखते
दीर्घ सेवा आयुष्यासाठी कठोर गुणवत्ता नियंत्रणासह Commaelec द्वारे उत्पादित
बॉल जॉइंट / स्विव्हल डिझाइन
कोनीय समायोजन असमान किंवा कलते पृष्ठभाग फिट करण्यास अनुमती देते
सीलिंग कार्यप्रदर्शन सुधारते आणि हवा गळती कमी करते
वास्तविक उत्पादन वातावरणात पकड स्थिरता वाढवते
विविध पॅड प्रकार
विविध वर्कपीस परिस्थितीशी जुळण्यासाठी अनेक पॅड संरचना उपलब्ध आहेत
दोन्ही गुळगुळीत आणि किंचित टेक्सचर पृष्ठभागांना समर्थन देते
अर्जाच्या गरजांवर आधारित लवचिक निवड
रिब सह सपाट
उच्च कडकपणा बॉल जॉइंट व्हॅक्यूम सक्शन कप ZP2 सपाट आणि गुळगुळीत पृष्ठभागांसाठी योग्य आहे, जसे की मेटल शीट आणि काच
रिब्ड डिझाइन सीलिंग सुधारते आणि घसरणे प्रतिबंधित करते
हाय-स्पीड ऑटोमेशनमध्ये सातत्यपूर्ण सक्शन प्रदान करते
घुंगरू
वक्र किंवा असमान पृष्ठभागांसाठी योग्य
कुशनिंग इफेक्ट आणि उंचीची भरपाई देते
पिक-अँड-प्लेस टास्क दरम्यान पोझिशनिंग एरर कमी करते
सामग्रीची विस्तृत श्रेणी
NBR:सामान्य वापरासाठी किफायतशीर आणि पोशाख-प्रतिरोधक
सिलिकॉन:उच्च-तापमान वातावरणासाठी योग्य
पु:वारंवार ऑपरेशन्ससाठी उच्च टिकाऊपणा
FKM:उत्कृष्ट रासायनिक प्रतिकार
Commaelec कडून सानुकूल साहित्य (उदा. अँटी-स्टॅटिक) उपलब्ध
मोठा व्यास
हाय रिजिडिटी बॉल जॉइंट व्हॅक्यूम सक्शन कप ZP2 विविध भार आवश्यकता सामावून घेण्यासाठी - φ40 ते φ125 - व्यासाच्या विस्तृत श्रेणीमध्ये उपलब्ध आहे.
मोठा व्यास जड भागांसाठी मजबूत पकड शक्ती प्रदान करतो
वजन आणि पृष्ठभागाच्या स्थितीवर आधारित सोपी निवड
लवचिक माउंटिंग
अंतर्गत आणि बाह्य थ्रेड कनेक्शनला समर्थन देते
अडॅप्टर आणि बफर ब्रॅकेटसह सुसंगत
वेगवेगळ्या लेआउटसाठी अनुलंब किंवा पार्श्व व्हॅक्यूम इनलेट पर्याय
बफरिंग पर्याय
पर्यायी कुशनिंग स्ट्रक्चर संपर्क दरम्यान प्रभाव कमी करते
काच किंवा लेपित सामग्रीसारख्या नाजूक पृष्ठभागांचे संरक्षण करते
हाताळणी सुरक्षा आणि उत्पादन गुणवत्ता सुधारते
अर्ज
स्वयंचलित उत्पादन लाइन आणि रोबोटिक शस्त्रे
मेटल शीट, काचेचे पॅनेल आणि मोठे घटक हाताळणे
लिथियम बॅटरी आणि इलेक्ट्रॉनिक्स उद्योग (स्टेनलेस स्टील पर्याय उपलब्ध)
जड किंवा असमान वर्कपीसची स्थिर पकड आवश्यक असलेली कोणतीही परिस्थिती

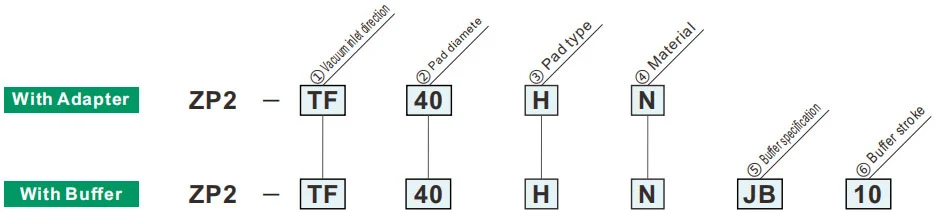

ऑर्डर कशी करायची
| ①व्हॅक्यूम इनलेट दिशा | |
| TF | उभ्या |
| एक्सएफ | बाजूकडील |
| ②पॅड व्यास | |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ④ साहित्य | |
| N | NBR |
| S | सिलिकॉन रबर |
| U | युरेथेन रबर |
| F | FKM |
हिरवे चिन्ह सानुकूलित मॉडेल आहे
| ⑥बफर स्ट्रोक | पॅड व्यास | ||||||
| 40 | 50 | 63 | 80 | 100 | 125 | ||
| 10 | 10 मिमी | ● | ● | ||||
| 25 | 25 मिमी | ● | ● | ||||
| 30 | 30 मिमी | ● | ● | ||||
| 50 | 50 मिमी | ● | ● | ||||
| 75 | 75 मिमी | ● | ● | ||||
| 100 | 100 मिमी | — | ● | ||||
| ③पॅड प्रकार | |
| H | रिब सह सपाट |
| एचबी | बेलो प्रकार |
| ⑤ बफर स्पेसिफिकेशन | |
| जेबी | फिरवत (पितळ, बुशिंगसह) |
| जेएफ | फिरवत (स्टील, बुशिंगसह) |
वसंत ऋतु प्रतिक्रियाशील शक्ती
| कनेक्शन धागा | घट्ट करणे टॉर्क ±5%[N·m] | बफर स्ट्रोक (मिमी) | स्प्रिंग रिऍक्टिव फोर्स[N] | ||
| पितळ, बुशिंगसह (जेबी) | स्टील, बुशिंगसह (जेएफ) | 0 स्ट्रोकवर | पूर्ण स्ट्रोकवर | ||
| M18x1.5 | 30 | 50 | 10 | 5 | 6.5 |
| 25 | 6.9 | 11.8 | |||
| 30 | 5 | 8.5 | |||
| ५०,७५ | 6.9 | 11.8 | |||
| M22x1.5 | 45 | 75 | 10 | 10 | 11.5 |
| 25 | 15 | ||||
| 30 | 13.5 | ||||
| 50,75,100 | 15 | ||||
पॅड साहित्य आणि वैशिष्ट्ये
⚪:थोडा किंवा कोणताही प्रभाव नाही △:स्थितींवर अवलंबून वापरला जाऊ शकतो X:योग्य नाही
|
साहित्य
वैशिष्ट्ये
|
प्रतीक | ड्युरोमीटर HS (±5°) |
रंग च्या रबर |
कार्यरत आहे तापमान श्रेणी (°C) |
तेल प्रतिकार गॅसोलीन |
तेल प्रतिकार बेंझोल |
बेस प्रतिकार |
आम्ल प्रतिकार |
हवामानक्षमता | ओझोन प्रतिकार |
ओरखडा प्रतिकार |
जलरोधक | दिवाळखोर प्रतिकार (बेंझिन, टोल्युइन) |
अर्ज |
| NBR | N | 50 | काळा | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | सामान्य कामाचे हस्तांतरण, नालीदार बोर्ड, लिबास प्लेट, लोखंडी प्लेट आणि इतर |
| सिलिकॉन रबर | S | 45 ~ 50 | पांढरा | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | सेमीकंडक्टर, डाय-कास्टिंगमधून काढून टाकणे, पातळ काम, फूड प्रोसेसर |
| युरेथेन रबर | U | 50 ~ 60 | तपकिरी | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | पन्हळी बोर्ड, लोखंडी प्लेट, लिबास प्लेट |
| FKM | F | 60 | काळा | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | रासायनिक काम |
| प्रवाहकीय NBR | जीएन | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | सेमीकंडक्टरचे सामान्य कार्य (स्थिर विद्युत प्रतिरोध) | |
| प्रवाहकीय सिलिकॉन रुबे | जीएस | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | सेमीकंडक्टर (स्थिर वीज) |
वरील सारणीमध्ये विषय रबर सामग्रीची फक्त सामान्य वैशिष्ट्ये समाविष्ट आहेत. निळा चिन्ह सानुकूलित मॉडेल आहे.
विविध औद्योगिक क्षेत्रांमध्ये वायवीय घटक (व्हॅक्यूम सक्शन कप) च्या अर्जाची रूपरेषा
I. मुख्य ताकद
II. उद्योगाद्वारे अर्ज काढणे
A. औषध आणि वैद्यकीय उद्योग
A.1: मुख्य आवश्यकता:स्वच्छ आणि प्रदूषणमुक्त (FDA/GMP अनुरूप), सौम्य आणि नुकसान न करणारे आणि क्रॉस-दूषित प्रतिबंध
A.2 प्रमुख परिस्थिती:
1. फार्मास्युटिकल पॅकेजिंग: औषधाची बाटली / फार्मास्युटिकल प्लेट / इन्फ्युजन बॅग पिकअप (फूड ग्रेड सिलिकॉन सक्शन कप, कण शेडिंग नाही)
2. वैद्यकीय उपकरण असेंबली: शस्त्रक्रिया उपकरणे/वैद्यकीय कॅथेटर/प्रोस्थेसिस हाताळणीचे तुकडे (समायोज्य नकारात्मक दाब, विकृती संरक्षण)
3. जैविक प्रयोगशाळा: पेट्री डिश/सेन्ट्रीफ्यूज ट्यूब/अभिकर्मक कार्ड हस्तांतरण (रासायनिक प्रतिरोधक, निर्जंतुकीकरण सुसंगत)
B. इलेक्ट्रॉनिक्स आणि सेमीकंडक्टर उद्योग
B.1 मुख्य आवश्यकता:अँटी-स्टॅटिक (10⁶-10¹¹Ω), अचूक स्थिती (त्रुटी ≤0.01 मिमी), स्क्रॅच प्रतिरोध
B.2 प्रमुख परिस्थिती:
1. चिप/सेमीकंडक्टर: वेफर हाताळणी, चिप पॅकेजिंग (सच्छिद्र सिरॅमिक/अँटी-स्टॅटिक सिलिकॉन सक्शन कप, फुटणे टाळण्यासाठी एकसमान नकारात्मक दाब)
2. पीसीबी/घटक: लवचिक पीसीबी, सूक्ष्म घटक (0402 प्रतिरोधक) पृष्ठभागावर बसवलेले (सुरकुतणे/फाडणे टाळण्यासाठी पातळ सिलिकॉन/जेल/मायक्रो सक्शन कप)
3. डिस्प्ले: LCD/OLED पॅनेल, टच ग्लास ग्रॅब (उच्च पारदर्शक सामग्री, कोणतेही डाग आणि ओरखडे नाहीत)
C. ऑटोमोबाईल आणि ऑटो पार्ट्स उद्योग
C.1 मुख्य आवश्यकता:मोठे सक्शन (सिंगल सक्शन डिस्क ≥500N), मल्टी-स्पेसिफिकेशन अनुकूलन (मेटल/प्लास्टिक/ग्लास), नॉन-स्लिप
C.2 प्रमुख परिस्थिती:
4. बॉडी मॅन्युफॅक्चरिंग: स्टील प्लेट / डोअर फ्रेम हाताळणी वेल्डिंग (मोठ्या व्यासाचे रबर / मल्टी-सक्शन कप ॲरे, अँटी-स्लिप टेक्सचर)
5. ग्लास / इंटीरियर: विंडस्क्रीन इंस्टॉलेशन, लेदर सीट पृष्ठभाग हस्तांतरण (तापमान प्रतिरोधक सिलिकॉन / स्पंज सक्शन कप, विकृती संरक्षण)
6. भाग: इंजिन सिलेंडर बॉडी / गिअरबॉक्स हाऊसिंग ग्रॅब (व्हॅक्यूम + मेकॅनिकल लॉक, अँटी-फॉल)
D. अन्न आणि पॅकेजिंग उद्योग
D.1 मुख्य आवश्यकता:फूड ग्रेड मटेरियल (एफडीए प्रमाणित), स्वच्छ करणे सोपे, क्रश प्रतिरोधक
D.2 प्रमुख परिस्थिती:
1. अन्न हाताळणी: भाजलेले माल / ताजे मांस / फळांची वर्गवारी (कमी सक्शन स्पंज सक्शन कप, गंधहीन आणि धुण्यास सोपे)
2. पॅकेजिंग ऑटोमेशन: पॅकेजिंग बॅग उघडणे, निर्जंतुकीकरण कार्टन मोल्डिंग (स्टॅटिक एलिमिनेशन/ मल्टी-पॉइंट सक्शन, पातळ/हार्ड पॅकेजिंगसाठी योग्य)
E. लॉजिस्टिक आणि वेअरहाउसिंग उद्योग
E.1 मुख्य आवश्यकता:कार्यक्षम अनुकूलन (वस्तूंची अनेक वैशिष्ट्ये), स्थिर दाब, अँटी-फॉल
E.2 प्रमुख परिस्थिती:
1. कार्टन हाताळणी: ई-कॉमर्स कार्टन सॉर्टिंग (ॲडजस्टेबल सक्शन ॲरे, व्हॅक्यूम प्रेशर)
2. प्लेट/रोल: वुड बोर्ड/प्लास्टिक फिल्म रोल ट्रान्सफर (लांब पट्टी/कंडककृती सक्शन कप, ऑफसेट टाळण्यासाठी एकसमान शोषण)
F. नवीन ऊर्जा आणि विशेष उद्योग
F.1 नवीन ऊर्जा (लिथियम बॅटरी/पीव्ही):
1. लिथियम बॅटरी प्लेट (अँटी-स्टॅटिक पोरस सक्शन कप, अँटी-डस्ट), फोटोव्होल्टेइक ग्लास (मोठा सक्शन सिलिकॉन सक्शन कप, स्क्रॅच नाही)
F.2 छपाई आणि कागद
1. कागद/मुद्रित पदार्थ कॅप्चर (शोषक कागद साहित्य, फाटणे आणि शाई दूषित होण्यापासून रोखण्यासाठी थोडासा नकारात्मक दबाव)
III. कोर अनुकूलन तर्कशास्त्राचा सारांश
| वर्कपीसची वैशिष्ट्ये | पिपेट अनुकूलन कार्यक्रम | संबंधित उद्योग परिस्थिती |
| पातळ / नाजूक / अचूक | सिलिकॉन/सिरेमिक मटेरियल, मायक्रो निगेटिव्ह प्रेशर, मायक्रो सक्शन नोजल | इलेक्ट्रॉनिक सेमीकंडक्टर, फार्मास्युटिकल्स |
| जड वस्तू / मोठा आकार | रबर सामग्री, मोठ्या व्यासाचा सक्शन कप, मल्टी-सक्शन कप ॲरे | ऑटोमोबाईल्स, लॉजिस्टिक पॅनेल |
| आरोग्य/प्रदूषण प्रतिबंध | फूड/मेडिकल ग्रेड सिलिकॉन, साफ करणे सोपे आहे | औषध, अन्न |
| मऊ / अनियमित पृष्ठभाग | स्पंज सामग्री, विकृत सक्शन कप | कार इंटीरियर, अन्न |
| Antistatic आवश्यकता | Antistatic सिलिकॉन, आयन वारा सहाय्य | इलेक्ट्रॉनिक सेमी कंडक्टर |
स्थापना मॅन्युअल
PDF डाउनलोड करा
चेतावणी + खबरदारी （वापरण्यापूर्वी वाचा）
PDF डाउनलोड करा
