व्हॅक्यूम सक्शन हे चार मुख्य फायद्यांसह औद्योगिक ऑटोमेशनमध्ये "लवचिक ग्रासपिंग" साठी एक मुख्य उपाय आहे: गैर-हानीकारक आकलन, बहु-मटेरियल/अनियमित वर्कपीसशी जुळवून घेण्याची क्षमता, स्वच्छ आणि पर्यावरण संरक्षण आणि लवचिक ऑपरेशन. हे वर्कपीसच्या विविध उद्योग वैशिष्ट्यांशी जुळवून घेतले जाऊ शकते (पातळ/जाड, सुस्पष्टता/खडबडी, स्वच्छताविषयक/मानक).
घन व्हॅक्यूम सक्शन कप ZP2
Commaelec हा उच्च दर्जाचा क्यूब व्हॅक्यूम सक्शन कप ZP2 ऑफर करणारा अग्रगण्य कारखाना आहे. लवचिक स्थापना, विविध आकार, सक्शन कप ॲडॉप्टर किंवा बफर ब्रॅकेटसह येऊ शकतो，व्हॅक्यूम इनलेटची दिशा लवचिक आहे, उभ्या आणि बाजूकडील दिशानिर्देशांसह. लिथियम बॅटरी उद्योगासाठी योग्य सर्व-स्टेनलेस स्टील उपकरणे देखील आहेत.
क्लिक करा आणि निवड सुरू करा
》उत्पादन माहितीवर परत या
घन व्हॅक्यूम सक्शन कप ZP2

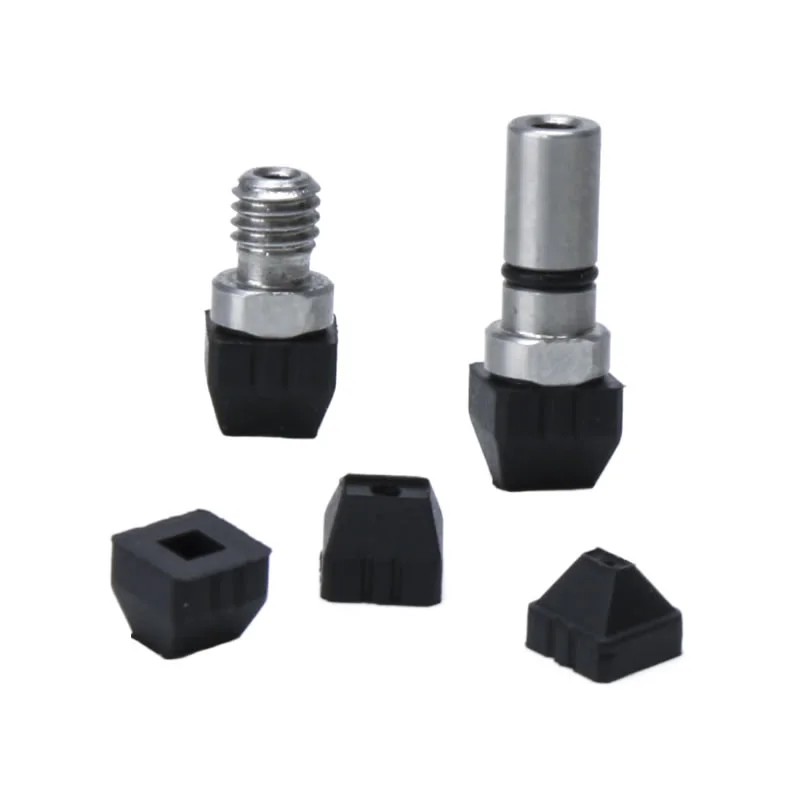

ZP2 मालिका घन व्हॅक्यूम पॅड युनिट
अडॅप्टर क्यूब व्हॅक्यूम पॅडसह ZP2-T मालिका
वर्णन
ऑर्डर कशी करायची
तपशील / साहित्य
अर्ज
संसाधन
क्यूब व्हॅक्यूम सक्शन कप ZP2 हे अल्ट्रा-कॉम्पॅक्ट स्क्वेअर-आकाराचे व्हॅक्यूम कप आहेत जे मायक्रो आणि स्क्वेअर/आयताकृती वर्कपीससाठी तयार केले जातात. अल्ट्रा-कॉम्पॅक्ट आयाम आणि अचूक पकड असलेले, ते अचूक स्वयंचलित उत्पादन लाइनमध्ये नाजूक घटक हाताळण्यासाठी आदर्श आहेत. मायक्रोइलेक्ट्रॉनिक्स आणि प्रिसिजन हार्डवेअरसाठी मुख्य घटक म्हणून, हे कप अत्यंत हलके आहेत, प्रभावीपणे रोबोटिक एंड-इफेक्टर्सवरील भार कमी करतात. ते विशेषतः लहान वर्कपीसच्या उच्च-गती, उच्च-वारंवारता हाताळण्यासाठी उपयुक्त आहेत.
विशिष्ट अनुप्रयोग परिस्थिती:
1.इलेक्ट्रॉनिक उत्पादन, ज्यामध्ये चिप असेंब्ली, मायक्रो-रेझिस्टर/कंडेन्सर आणि पीसीबी मायक्रो-सोल्डर केलेले घटक हाताळणे समाविष्ट आहे.
2. अचूक हार्डवेअर:मायक्रो स्क्रू, स्क्वेअर मेटल स्प्रिंग प्लेट्स आणि लघु बियरिंग्ससह अल्ट्रा-कॉम्पॅक्ट घटकांचे स्वयंचलित लोडिंग आणि हाताळणी.
3.ऑप्टिकल उपकरणे:मायक्रो लेन्सेस आणि स्क्वेअर ऑप्टिकल ग्लास स्लिप्स, सिलिकॉन मटेरियलचे धूळ-मुक्त पकडणे आणि स्थान निश्चित करणे, छाप सोडणे टाळू शकते.
क्यूब व्हॅक्यूम सक्शन कप ZP2 चे प्रमुख पैलू
पॅड वाण
फ्लॅट प्रकार:स्थिर सक्शनसह गुळगुळीत, कठोर पृष्ठभागांसाठी आदर्श
फास्यांसह सपाट:किंचित टेक्सचर पृष्ठभागांवर अतिरिक्त सीलिंग प्रदान करते
बेलो प्रकार:असमान पृष्ठभागांशी जुळवून घेते आणि संपर्क दरम्यान प्रभाव कमी करते
अनेक पॅड प्रकार विविध औद्योगिक ऑटोमेशन गरजांसाठी लवचिक निवड करण्यास अनुमती देतात
साहित्य
NBR:सामान्य हाताळणीसाठी किफायतशीर, पोशाख-प्रतिरोधक
सिलिकॉन:नाजूक पृष्ठभागांवर उच्च-तापमान प्रतिरोधक आणि सौम्य
पॉलीयुरेथेन (PU):उच्च-सायकल ऑपरेशनसाठी टिकाऊ
FKM / EPR:विशेष वातावरणासाठी रासायनिक-प्रतिरोधक
विशिष्ट वर्कपीस आवश्यकतांशी जुळण्यासाठी Commaelec कडून सानुकूल साहित्य पर्याय उपलब्ध आहेत
वारंवार विचारले जाणारे प्रश्न
ZP आणि ZP2 मध्ये काय फरक आहे?
ZP मालिका: साध्या रचनेसह सामान्य अनुप्रयोगांसाठी मानक सक्शन कप
ZP2 मालिका: उच्च-कडकपणा, बॉल-जॉइंट डिझाइन असमान किंवा झुकलेल्या पृष्ठभागांना अधिक अनुकूलतेस अनुमती देते
ZP2 हे ZP च्या तुलनेत मजबूत स्थिरता, जास्त भार हाताळणी आणि अधिक साहित्य पर्याय प्रदान करते
ZP2 पॅडचे सामान्य प्रकार कोणते आहेत?
सपाट प्रकार, बरगड्यांसह सपाट आणि बेलोज प्रकार
प्रत्येक प्रकार पृष्ठभागाची स्थिती, वर्कपीस आकार आणि हाताळणी आवश्यकतांसाठी अनुकूल आहे
Commaelec अचूक अनुप्रयोग सुनिश्चित करण्यासाठी एकाधिक आकार आणि कॉन्फिगरेशन प्रदान करते
ZP2 कप ॲडॉप्टरसह येतात का?
होय, क्यूब व्हॅक्यूम सक्शन कप ZP2 ॲडॉप्टर किंवा बफर ब्रॅकेटसह वापरले जाऊ शकतात
उभ्या आणि बाजूकडील व्हॅक्यूम इनलेट कनेक्शनला समर्थन देते
स्वयंचलित प्रणाली आणि रोबोटिक शस्त्रांमध्ये लवचिक एकीकरण सुलभ करते

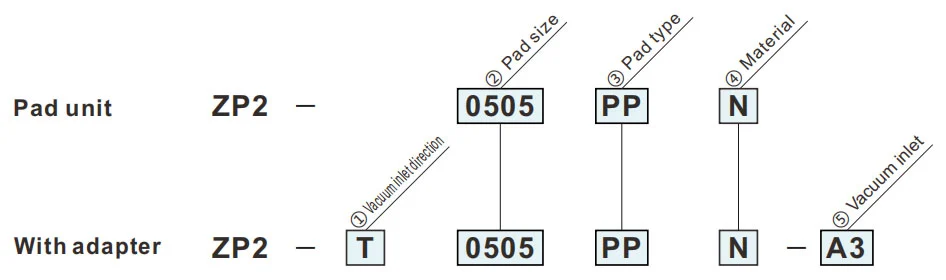

ऑर्डर कशी करायची

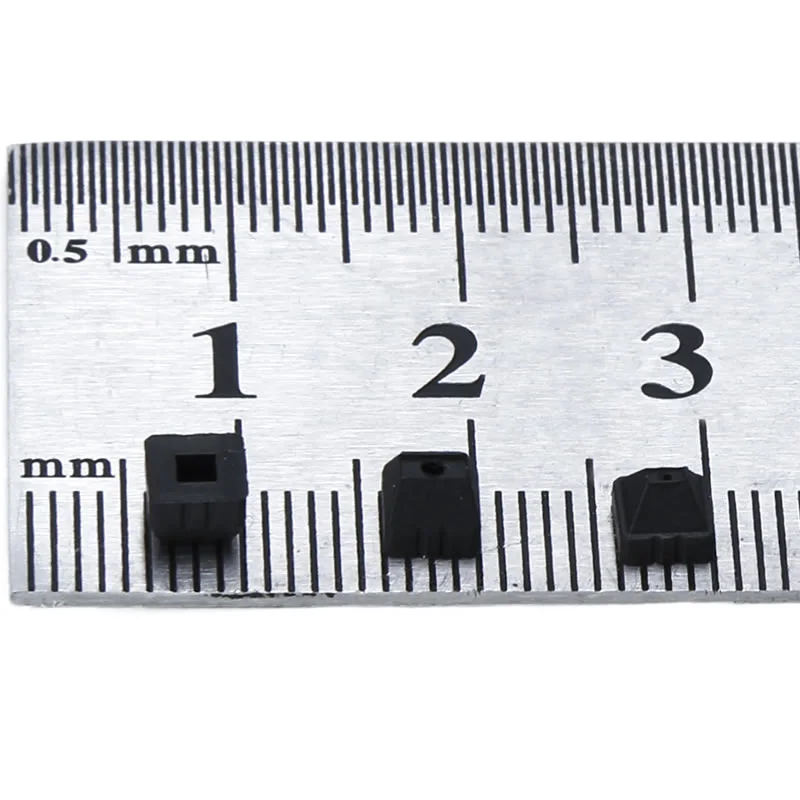

- चौरस आकाराचे सुपर-स्मॉल सक्शन पॅड.
- 0.5 x 0.5 ते 2 x 2.8 चे 5 प्रकार
- सेमीकंडक्टर चिप्ससारख्या लहान वर्कपीससाठी.
| ①व्हॅक्यूम इनलेट दिशा | |
| T | उभ्या |
| ②पॅड आकार | |
| 0505 | 0.5 x 0.5 मिमी |
| 0513 | 0.5 x 1.3 मिमी |
| 0816 | 0.8 x 1.6 मिमी |
| 1328 | 1.3 x 2.8 मिमी |
| 2028 | 2.0 x 2.8 मिमी |
| ④ साहित्य | |
| N | NBR |
| S | सिलिकॉन रबर |
| U | युरेथेन रबर |
| F | FKM |
| जीएन | प्रवाहकीय NBR |
| जीएस | प्रवाहकीय सिलिकॉन रबर |
हिरवे चिन्ह सानुकूलित मॉडेल आहे.
| ⑤व्हॅक्यूम इनलेट | |
| 03 | ø3 सरळ |
| A3 | M3x0.5(पुरुष) |
| ③पॅड प्रकार | |
| पीपी | घन प्रकार |
परिमाणे(मिमी)
हिरवे चिन्ह सानुकूलित मॉडेल आहे.
पीपी
घन प्रकार
अडॅप्टर माउंटिंग परिमाणे
| मॉडेल | A | B | C | D | øE | |||
|
② पॅड आकार |
③ पॅड प्रकार |
④ पॅड साहित्य |
||||||
| ZP2 | 0505 | पीपी |
N S U F जीएन जीएस |
0.5 | 0.75 | 0.5 | 0.75 | 0.4 |
| 0513 | 0.5 | 0.7 | 1.3 | 1.5 | ||||
| 0816 | 0.8 | 1 | 1.6 | 1.8 | ||||
| 1328 | 1.3 | 1.5 | 2.8 | 3 | 1 | |||
| 2028 | 2 | 2.2 | ||||||
संदर्भासाठी मॉडेल: ZP2-0505PPN

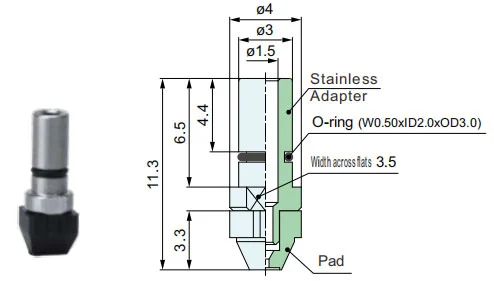

ZP2-T
उभ्या
03
| मॉडेल | अडॅप्टर | |||||
|
① व्हॅक्यूम प्रवेश दिशा |
② पॅड आकार |
③ पॅड प्रकार |
④ पॅड साहित्य |
⑤ व्हॅक्यूम प्रवेश |
||
| ZP2 | T |
0505 0513 0816 1328 2028 |
पीपी |
N S U F जीएन जीएस |
03 | PPH-001 |
ZP2-T
उभ्या
A3
| मॉडेल | अडॅप्टर | |||||
|
① व्हॅक्यूम प्रवेश दिशा |
② पॅड आकार |
③ पॅड प्रकार |
④ पॅड साहित्य |
⑤ व्हॅक्यूम प्रवेश |
||
| ZP2 | T |
0505 0513 0816 1328 2028 |
पीपी |
N S U F जीएन जीएस |
A3 | PPH-002 |
पॅड साहित्य आणि वैशिष्ट्ये
⚪:थोडा किंवा कोणताही प्रभाव नाही △:स्थितींवर अवलंबून वापरला जाऊ शकतो X:योग्य नाही
|
साहित्य
वैशिष्ट्ये
|
प्रतीक | ड्युरोमीटर HS (±5°) |
रंग च्या रबर |
कार्यरत आहे तापमान श्रेणी (°C) |
तेल प्रतिकार गॅसोलीन |
तेल प्रतिकार बेंझोल |
बेस प्रतिकार |
आम्ल प्रतिकार |
हवामानक्षमता | ओझोन प्रतिकार |
ओरखडा प्रतिकार |
जलरोधक | दिवाळखोर प्रतिकार (बेंझिन, टोल्युइन) |
अर्ज |
| NBR | N | 50 | काळा | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | सामान्य कामाचे हस्तांतरण, नालीदार बोर्ड, लिबास प्लेट, लोखंडी प्लेट आणि इतर |
| सिलिकॉन रबर | S | 45 ~ 50 | पांढरा | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | सेमीकंडक्टर, डाय-कास्टिंगमधून काढून टाकणे, पातळ काम, फूड प्रोसेसर |
| युरेथेन रबर | U | 50 ~ 60 | तपकिरी | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | पन्हळी बोर्ड, लोखंडी प्लेट, लिबास प्लेट |
| FKM | F | 60 | काळा | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | रासायनिक काम |
| प्रवाहकीय NBR | जीएन | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | सेमीकंडक्टरचे सामान्य कार्य (स्थिर विद्युत प्रतिरोध) | |
| प्रवाहकीय सिलिकॉन रुबे | जीएस | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | सेमीकंडक्टर (स्थिर वीज) |
वरील सारणीमध्ये विषय रबर सामग्रीची फक्त सामान्य वैशिष्ट्ये समाविष्ट आहेत. निळा चिन्ह सानुकूलित मॉडेल आहे.
विविध औद्योगिक क्षेत्रांमध्ये वायवीय घटक (व्हॅक्यूम सक्शन कप) च्या अर्जाची रूपरेषा
I. मुख्य ताकद
II. उद्योगाद्वारे अर्ज काढणे
A. औषध आणि वैद्यकीय उद्योग
A.1: मुख्य आवश्यकता:स्वच्छ आणि प्रदूषणमुक्त (FDA/GMP अनुरूप), सौम्य आणि नुकसान न करणारे आणि क्रॉस-दूषित प्रतिबंध
A.2 प्रमुख परिस्थिती:
1. फार्मास्युटिकल पॅकेजिंग: औषधाची बाटली / फार्मास्युटिकल प्लेट / इन्फ्युजन बॅग पिकअप (फूड ग्रेड सिलिकॉन सक्शन कप, कण शेडिंग नाही)
2. वैद्यकीय उपकरण असेंबली: शस्त्रक्रिया उपकरणे/वैद्यकीय कॅथेटर/प्रोस्थेसिस हाताळणीचे तुकडे (समायोज्य नकारात्मक दाब, विकृती संरक्षण)
3. जैविक प्रयोगशाळा: पेट्री डिश/सेन्ट्रीफ्यूज ट्यूब/अभिकर्मक कार्ड हस्तांतरण (रासायनिक प्रतिरोधक, निर्जंतुकीकरण सुसंगत)
B. इलेक्ट्रॉनिक्स आणि सेमीकंडक्टर उद्योग
B.1 मुख्य आवश्यकता:अँटी-स्टॅटिक (10⁶-10¹¹Ω), अचूक स्थिती (त्रुटी ≤0.01 मिमी), स्क्रॅच प्रतिरोध
B.2 प्रमुख परिस्थिती:
1. चिप/सेमीकंडक्टर: वेफर हाताळणी, चिप पॅकेजिंग (सच्छिद्र सिरॅमिक/अँटी-स्टॅटिक सिलिकॉन सक्शन कप, फुटणे टाळण्यासाठी एकसमान नकारात्मक दाब)
2. पीसीबी/घटक: लवचिक पीसीबी, सूक्ष्म घटक (0402 प्रतिरोधक) पृष्ठभागावर बसवलेले (सुरकुतणे/फाडणे टाळण्यासाठी पातळ सिलिकॉन/जेल/मायक्रो सक्शन कप)
3. डिस्प्ले: LCD/OLED पॅनेल, टच ग्लास ग्रॅब (उच्च पारदर्शक सामग्री, कोणतेही डाग आणि ओरखडे नाहीत)
C. ऑटोमोबाईल आणि ऑटो पार्ट्स उद्योग
C.1 मुख्य आवश्यकता:मोठे सक्शन (सिंगल सक्शन डिस्क ≥500N), मल्टी-स्पेसिफिकेशन अनुकूलन (मेटल/प्लास्टिक/ग्लास), नॉन-स्लिप
C.2 प्रमुख परिस्थिती:
4. बॉडी मॅन्युफॅक्चरिंग: स्टील प्लेट / डोअर फ्रेम हाताळणी वेल्डिंग (मोठ्या व्यासाचे रबर / मल्टी-सक्शन कप ॲरे, अँटी-स्लिप टेक्सचर)
5. ग्लास / इंटीरियर: विंडस्क्रीन इंस्टॉलेशन, लेदर सीट पृष्ठभाग हस्तांतरण (तापमान प्रतिरोधक सिलिकॉन / स्पंज सक्शन कप, विकृती संरक्षण)
6. भाग: इंजिन सिलेंडर बॉडी / गिअरबॉक्स हाऊसिंग ग्रॅब (व्हॅक्यूम + मेकॅनिकल लॉक, अँटी-फॉल)
D. अन्न आणि पॅकेजिंग उद्योग
D.1 मुख्य आवश्यकता:फूड ग्रेड मटेरियल (एफडीए प्रमाणित), स्वच्छ करणे सोपे, क्रश प्रतिरोधक
D.2 प्रमुख परिस्थिती:
1. अन्न हाताळणी: भाजलेले माल / ताजे मांस / फळांची वर्गवारी (कमी सक्शन स्पंज सक्शन कप, गंधहीन आणि धुण्यास सोपे)
2. पॅकेजिंग ऑटोमेशन: पॅकेजिंग बॅग उघडणे, निर्जंतुकीकरण कार्टन मोल्डिंग (स्टॅटिक एलिमिनेशन/ मल्टी-पॉइंट सक्शन, पातळ/हार्ड पॅकेजिंगसाठी योग्य)
E. लॉजिस्टिक आणि वेअरहाउसिंग उद्योग
E.1 मुख्य आवश्यकता:कार्यक्षम अनुकूलन (वस्तूंची अनेक वैशिष्ट्ये), स्थिर दाब, अँटी-फॉल
E.2 प्रमुख परिस्थिती:
1. कार्टन हाताळणी: ई-कॉमर्स कार्टन सॉर्टिंग (ॲडजस्टेबल सक्शन ॲरे, व्हॅक्यूम प्रेशर)
2. प्लेट/रोल: वुड बोर्ड/प्लास्टिक फिल्म रोल ट्रान्सफर (लांब पट्टी/कंडककृती सक्शन कप, ऑफसेट टाळण्यासाठी एकसमान शोषण)
F. नवीन ऊर्जा आणि विशेष उद्योग
F.1 नवीन ऊर्जा (लिथियम बॅटरी/पीव्ही):
1. लिथियम बॅटरी प्लेट (अँटी-स्टॅटिक पोरस सक्शन कप, अँटी-डस्ट), फोटोव्होल्टेइक ग्लास (मोठा सक्शन सिलिकॉन सक्शन कप, स्क्रॅच नाही)
F.2 छपाई आणि कागद
1. कागद/मुद्रित पदार्थ कॅप्चर (शोषक कागद साहित्य, फाटणे आणि शाई दूषित होण्यापासून रोखण्यासाठी थोडासा नकारात्मक दबाव)
III. कोर अनुकूलन तर्कशास्त्राचा सारांश
| वर्कपीसची वैशिष्ट्ये | पिपेट अनुकूलन कार्यक्रम | संबंधित उद्योग परिस्थिती |
| पातळ / नाजूक / अचूक | सिलिकॉन/सिरेमिक मटेरियल, मायक्रो निगेटिव्ह प्रेशर, मायक्रो सक्शन नोजल | इलेक्ट्रॉनिक सेमीकंडक्टर, फार्मास्युटिकल्स |
| जड वस्तू / मोठा आकार | रबर सामग्री, मोठ्या व्यासाचा सक्शन कप, मल्टी-सक्शन कप ॲरे | ऑटोमोबाईल्स, लॉजिस्टिक पॅनेल |
| आरोग्य/प्रदूषण प्रतिबंध | फूड/मेडिकल ग्रेड सिलिकॉन, साफ करणे सोपे आहे | औषध, अन्न |
| मऊ / अनियमित पृष्ठभाग | स्पंज सामग्री, विकृत सक्शन कप | कार इंटीरियर, अन्न |
| Antistatic आवश्यकता | Antistatic सिलिकॉन, आयन वारा सहाय्य | इलेक्ट्रॉनिक सेमी कंडक्टर |
