व्हॅक्यूम सक्शन हे चार मुख्य फायद्यांसह औद्योगिक ऑटोमेशनमध्ये "लवचिक ग्रासपिंग" साठी एक मुख्य उपाय आहे: गैर-हानीकारक आकलन, बहु-मटेरियल/अनियमित वर्कपीसशी जुळवून घेण्याची क्षमता, स्वच्छ आणि पर्यावरण संरक्षण आणि लवचिक ऑपरेशन. हे वर्कपीसच्या विविध उद्योग वैशिष्ट्यांशी जुळवून घेतले जाऊ शकते (पातळ/जाड, सुस्पष्टता/खडबडी, स्वच्छताविषयक/मानक).

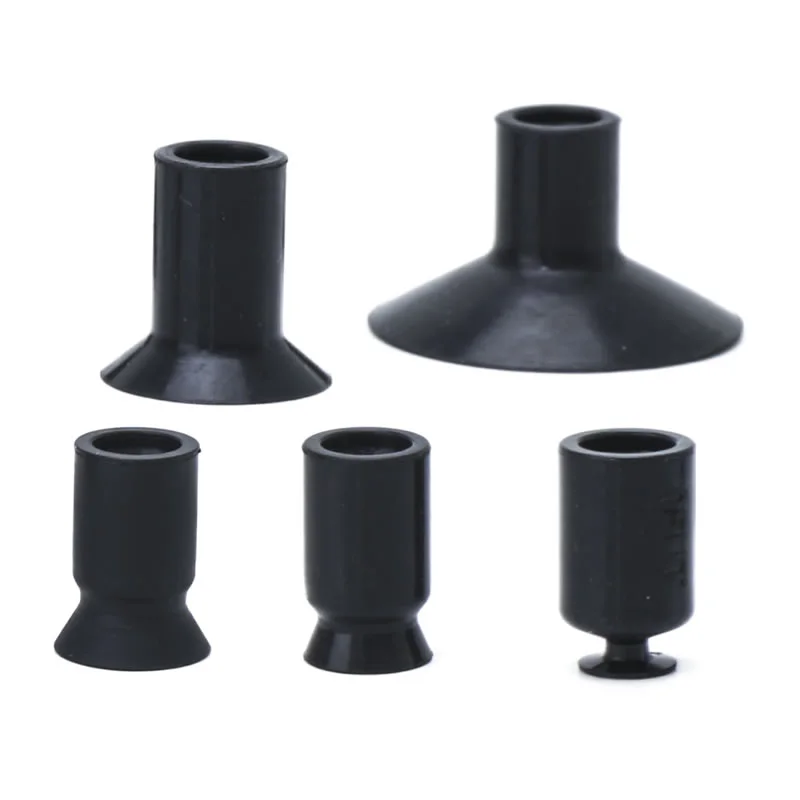

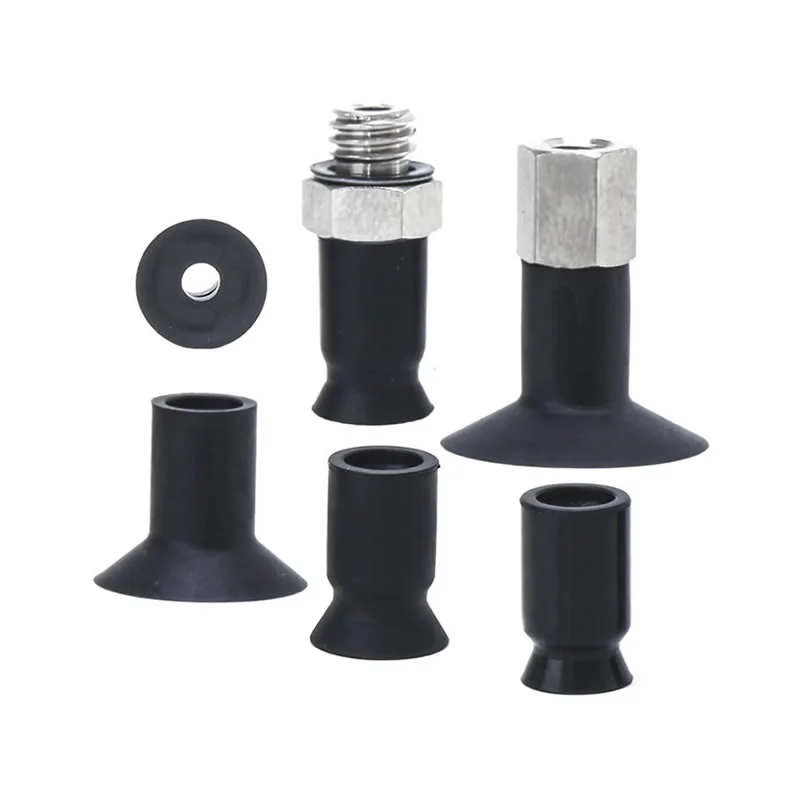

कॉम्पॅक्ट व्हॅक्यूम सक्शन कप ZP2
एक व्यावसायिक चीन निर्माता म्हणून, आमचा कारखाना सानुकूलित कॉम्पॅक्ट व्हॅक्यूम सक्शन कप ZP2 (ø6-8) उच्च लोड-बेअरिंग आणि विकृती प्रतिरोधासाठी रिब मजबुतीकरणासह ऑफर करतो. आम्ही ZP2 पातळ UT मालिका (ø5-20) नाजूक सामग्रीच्या सुरकुत्या-मुक्त हाताळणीसाठी स्लिम स्कर्टसह देखील प्रदान करतो. आम्ही इलेक्ट्रॉनिक्स आणि लिथियम बॅटरी लाईन्ससाठी अँटी-स्टॅटिक आणि स्टेनलेस स्टील पर्यायांचा स्टॉक करतो.
क्लिक करा आणि निवड सुरू करा
》उत्पादन माहितीवर परत या
कॉम्पॅक्ट व्हॅक्यूम सक्शन कप ZP2
ZP2 मालिका कॉम्पॅक्ट व्हॅक्यूम पॅड युनिट
ऍडॉप्टर कॉम्पॅक्ट व्हॅक्यूम पॅडसह ZP2-T मालिका
वर्णन
ऑर्डर कशी करायची
तपशील / साहित्य
अर्ज
संसाधन
एक अग्रगण्य चीनी निर्माता म्हणून, आमचा कारखाना सानुकूलित कॉम्पॅक्ट व्हॅक्यूम सक्शन कप ZP2 सोल्यूशन्स प्रदान करतो, विशेषत: अचूक उद्योगांसाठी डिझाइन केलेले, खालील मुख्य फायदे वैशिष्ट्यीकृत:
उच्च कार्यप्रदर्शन, कमी खर्च:परिपक्व देशांतर्गत पुरवठा साखळीचा लाभ घेत, आम्ही अपवादात्मक सक्शन कार्यप्रदर्शन सुनिश्चित करताना प्रभावीपणे खर्च नियंत्रित करतो, ज्यामुळे आमच्या ग्राहकांसाठी खरेदी खर्च कमी होतो.
ZP2 मालिका उच्च-लोड डिझाइन:आमच्या कॉम्पॅक्ट व्हॅक्यूम सक्शन कप्स ZP2 (ø6–8) मध्ये एक अद्वितीय रिब-प्रबलित रचना आहे. अगदी लहान आकारातही, ते विकृती आणि लोड स्थिरतेसाठी अपवादात्मक प्रतिकार देतात, ज्यामुळे पातळ धातूचे पत्रे आणि अचूक प्लास्टिकचे घटक हाताळण्यासाठी त्यांना प्राधान्य दिले जाते.
ZP2 थिन-प्रोफाइल यूटी मालिका:विशेषत: लवचिक वर्कपीस (ø5–20) साठी डिझाइन केलेली, या मालिकेत अति-पातळ स्कर्ट रचना आहे. हे लो-प्रोफाइल डिझाइन प्रभावीपणे नाजूक साहित्य-जसे की पातळ फिल्म्स आणि विनाइल शीट्स-सक्शन प्रक्रियेदरम्यान सुरकुत्या पडण्यापासून किंवा विकृत होण्यापासून प्रतिबंधित करते.
स्थिर पुरवठा:परिपक्व उत्पादन प्रक्रियेद्वारे समर्थित, सुरक्षित आणि स्थिर पकड ऑपरेशन्स सुनिश्चित करण्यासाठी आम्ही प्रगत व्हॅक्यूम धारणा तंत्रज्ञानाच्या संयोगाने उच्च-गुणवत्तेची सामग्री (जसे की सिलिकॉन) वापरतो; शिवाय, आमची भरीव यादी ग्राहकांच्या मागण्या पूर्ण करण्यासाठी जलद वितरणास अनुमती देते.
वारंवार विचारले जाणारे प्रश्न
ZP2 पॅडचे विविध प्रकार कोणते आहेत?
कॉम्पॅक्ट व्हॅक्यूम सक्शन कप ZP2 वास्तविक कामकाजाच्या परिस्थितीशी जुळण्यासाठी अनेक पॅड संरचना देतात:
सपाट प्रकार: स्थिर सीलिंगसह गुळगुळीत, कठोर पृष्ठभागांसाठी
फासळ्यांसह सपाट: किंचित खडबडीत पृष्ठभागांवर व्हॅक्यूम सीलिंग सुधारते

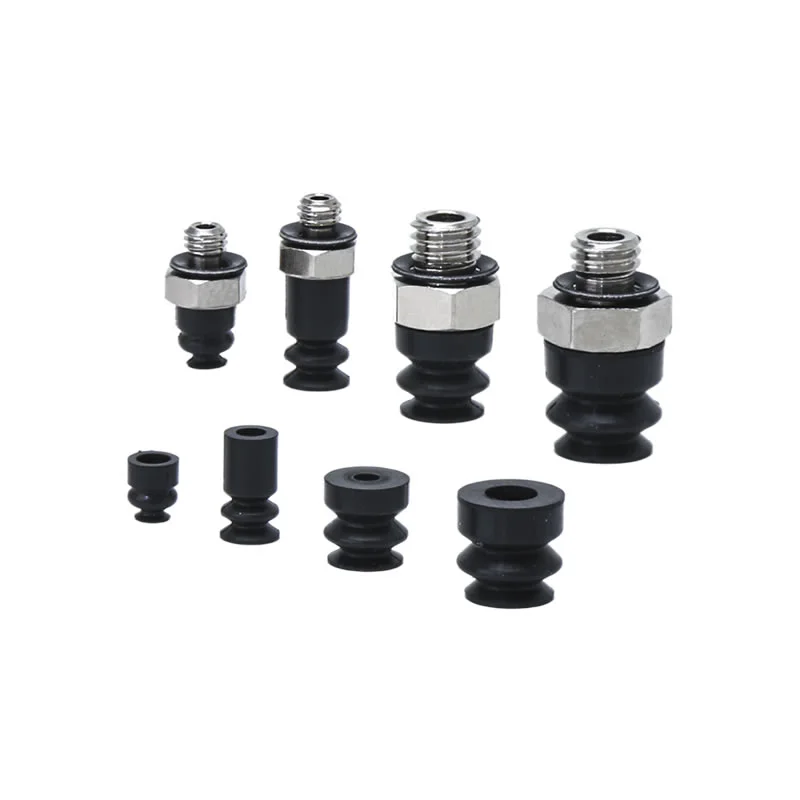

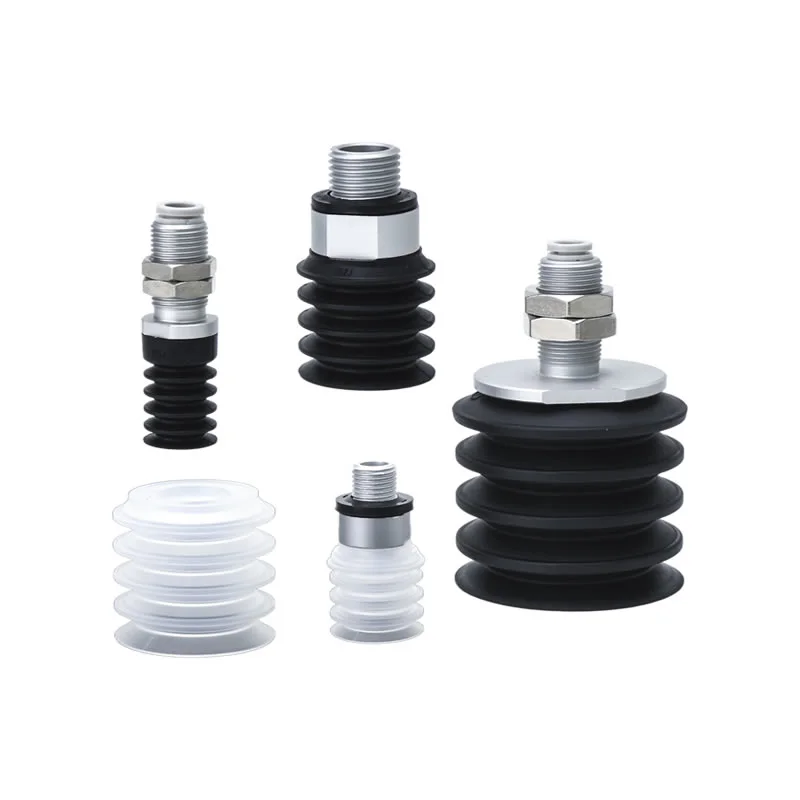

बेलो प्रकार: उंचीतील फरकांची भरपाई करते आणि उशी प्रदान करते
Commaelec ऑटोमेशन सिस्टममध्ये चांगले फिट आणि कार्यप्रदर्शन सुनिश्चित करण्यासाठी एकाधिक कॉन्फिगरेशन प्रदान करते.
कोणत्या आकाराच्या श्रेणी उपलब्ध आहेत?
मानक आकारांमध्ये हे समाविष्ट आहे: φ40, φ50, φ63, φ80, φ100, φ125
लहान व्यास: अचूक किंवा हलके भागांसाठी योग्य
मोठा व्यास: जड किंवा मोठ्या वर्कपीससाठी मजबूत सक्शन
Commaelec कारखाना स्थिर स्टॉक राखतो आणि प्रकल्प-आधारित गरजांसाठी सानुकूलित आकारांना समर्थन देतो.
ZP2 कपची ZP3 किंवा ZP शी तुलना कशी होते?
ZP2 मालिका: उच्च कडकपणा आणि बॉल संयुक्त अनुकूलतेसह संतुलित डिझाइन, सामान्य ते हेवी-ड्युटी वापरासाठी योग्य
ZP3 मालिका: सामान्यत: हलक्या, जलद हाताळणी आणि अधिक कॉम्पॅक्ट सेटअपसाठी ऑप्टिमाइझ केलेले
ZP मालिका (मानक): सोप्या संरचनेसह मूलभूत अनुप्रयोग
इतरांच्या तुलनेत, कॉम्पॅक्ट व्हॅक्यूम सक्शन कप ZP2 स्थापना आणि सामग्री निवडीमध्ये लवचिकता राखून असमान पृष्ठभागांवर चांगली स्थिरता प्रदान करतात.
ते नाजूक भागांसाठी योग्य आहेत का?
होय, योग्य कॉन्फिगरेशनसह:
सौम्य संपर्कासाठी सिलिकॉन सारखी मऊ सामग्री वापरा
आघात शक्ती कमी करण्यासाठी बेलो किंवा उशीचे प्रकार निवडा
पर्यायी बफरिंग माउंट्स काचेच्या किंवा लेपित भागांसारख्या नाजूक पृष्ठभागांचे संरक्षण करण्यात मदत करतात
ऑर्डर कशी करायची
- ø6 ते ø20 चे 8 प्रकार जोडले जातात.
- सी: सहजपणे विकृत असलेल्या वर्कपीससाठी. वर्कपीस सहजपणे काढल्या जाऊ शकतात फासळ्यांबद्दल धन्यवाद.
- UT: पातळ पत्रके किंवा विनाइल सारख्या मऊ कामाचे तुकडे शोषण्यासाठी. शोषण दरम्यान सुरकुत्या किंवा विकृती कमी होते.
- ZP मालिका अडॅप्टरसाठी लागू.
|
③ पॅड प्रकार
② पॅड व्यास(मिमी)
|
05 | 06 | B06 | 07 | B08 | 11 | 14 | 18 | 20 | |
| ø5 | ø6 | ø6 | ø7 | ø8 | ø11 | ø14 | ø18 | ø20 | ||
| C | रिब्ससह सपाट प्रकार | — | — | ● | ● | ● | — | — | — | — |
| UT | पातळ सपाट प्रकार | ● | ● | — | — | — | ● | ● | ● | ● |
| ④ साहित्य | |
| N | NBR |
| S | सिलिकॉन रबर |
| U | युरेथेन रबर |
| F | FKM |
| जीएन | प्रवाहकीय NBR |
| जीएस | प्रवाहकीय सिलिकॉन रबर |
हिरवे चिन्ह सानुकूलित मॉडेल आहे.
| अडॅप्टर माउंटिंग परिमाणे | |
| जर ग्राहकाने ॲडॉप्टर बनवले असेल, तर ॲडॉप्टरची रचना उजवीकडे दाखवलेल्या परिमाणांसह करा. |
|
परिमाणे(मिमी)
हिरवे चिन्ह सानुकूलित मॉडेल आहे.
एचटी
रिब प्रकारासह पातळ सपाट
| मॉडेल | øA | øB | |||
|
② पॅड dia |
③ पॅड प्रकार |
④ पॅड साहित्य |
|||
| ZP2 | B06 | C | N | 6 | 7 |
| S | |||||
| 07 | U | 7 | 8 | ||
| F | |||||
| B08 | जीएन | 8 | 9 | ||
| जीएस | |||||
संदर्भासाठी मॉडेल: ZP2-B06CGN
एचटी
रिब प्रकारासह पातळ सपाट
| मॉडेल | øA | øB | øC | Y | |||
|
② पॅड dia |
③ पॅड प्रकार |
④ पॅड साहित्य |
|||||
| ZP2 | 05 | UT | N | 5 | — | 1.2 | 0.3 |
| 06 | S | 6 | 0.8 | ||||
| 11 | U | 11.5 | 12.5 | 2.5 | 1.2 | ||
| 14 | F | 14.5 | 15.5 | 1.5 | |||
| 18 | जीएन | 18 | 19 | ||||
| 20 | जीएस | 20 | 21 | 1.8 | |||
संदर्भासाठी मॉडेल: ZP2-05UTN
तपशील
| लॉक रिंग / पॅड प्रकार | पॅड व्यास/परिमाण | अर्ज | ||||||||||||||||
| 2×4 | ३.५×७ | 4×10 | ø2 | ø4 | ø6 | ø8 | ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ø40 | ø50 | ||||
| लॉक रिंगशिवाय | फ्लॅट प्रकार (यू) |
|
— | — | — | ● | ● | ● | ● | — | — | — | — | — | — | — | — | सपाट आणि विकृत पृष्ठभाग असलेल्या वर्कपीससाठी |
| ओव्हल प्रकार (यू) |
|
● | ● | ● | — | — | — | — | — | — | — | — | — | — | — | — | शोषण पृष्ठभागावरील मर्यादा असलेल्या कामाच्या तुकड्यांसाठी | |
| पातळ सपाट प्रकार (UT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | पातळ पत्रके किंवा विनाइलसारख्या मऊ वर्कपीससाठी. शोषण दरम्यान सुरकुत्या किंवा विकृत रूप कमी केले जाऊ शकते. | |
| पातळ सपाट प्रकार रिब्स सह (CT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | पातळ पत्रके किंवा विनाइलसारख्या मऊ वर्कपीससाठी. वर्कपीस सहजपणे काढल्या जाऊ शकतात फासळ्यांबद्दल धन्यवाद | |

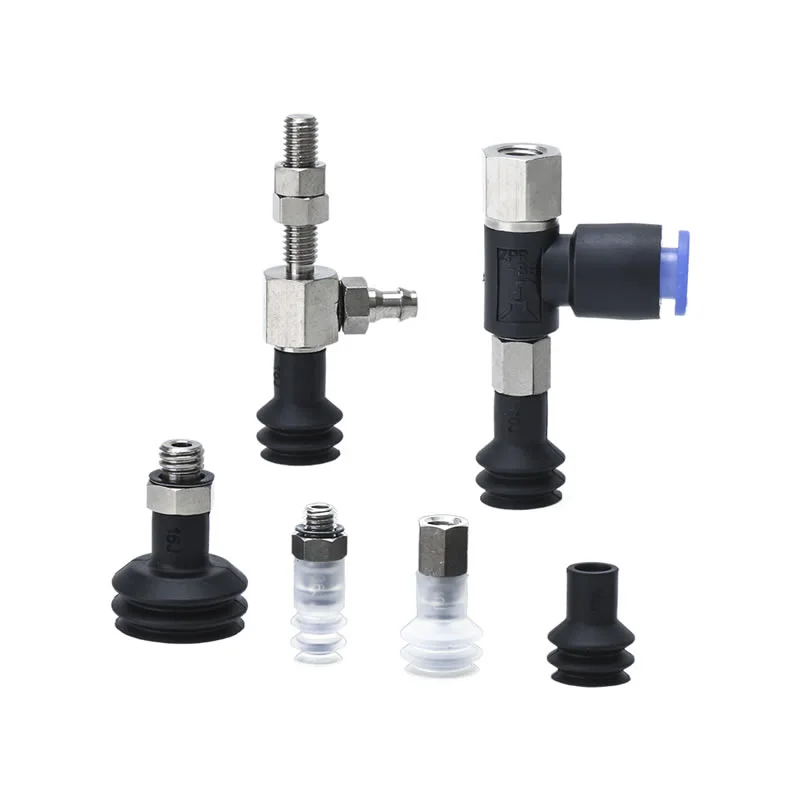

| बेलोज प्रकार (ब) |
|
— | — | — | — | — | ● | ● | — | — | — | — | — | — | — | — | वापरासाठी जेथे बफरसाठी जागा नाही किंवा कलते पृष्ठभाग असलेल्या वर्कपीससाठी | |
| लॉक रिंग सह | फ्लॅट प्रकार (यू) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | सपाट आणि विकृत पृष्ठभाग असलेल्या वर्कपीससाठी |
| फ्लॅट प्रकार रिब्स सह (C) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | वर्कपीससाठी जे सहजपणे विकृत आहेत. वर्कपीस सहजपणे काढल्या जाऊ शकतात फासळ्यांबद्दल धन्यवाद | |

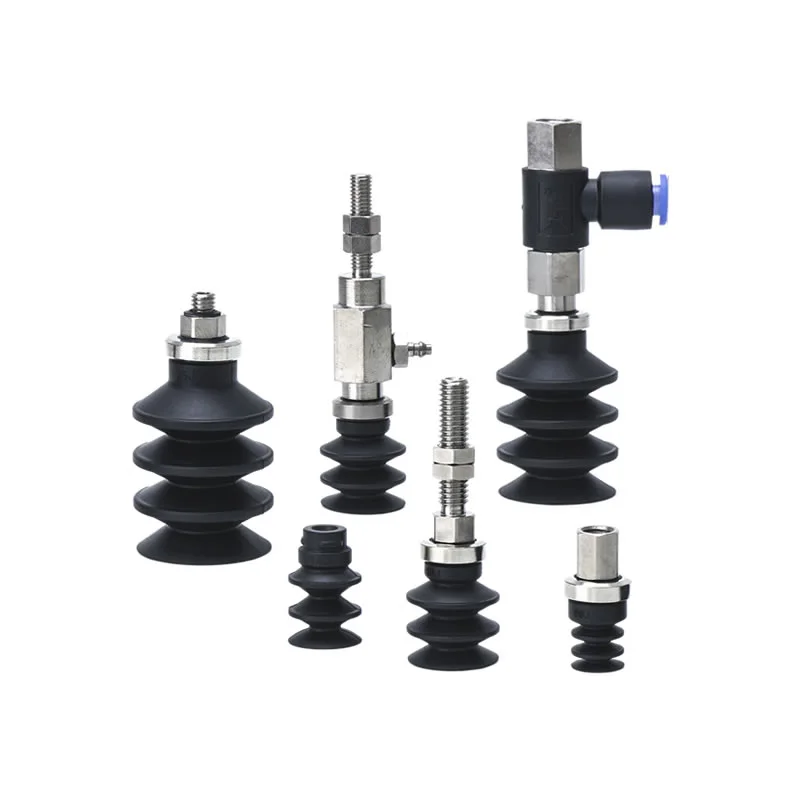

| बेलोज प्रकार (ब) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | वापरासाठी जेथे बफरसाठी जागा नाही किंवा कलते पृष्ठभाग असलेल्या वर्कपीससाठी | |
| खोल प्रकार (डी) |
|
— | — | — | — | — | — | — | ● | — | ● | — | ● | — | ● | — | वक्र पृष्ठभाग असलेल्या वर्कपीससाठी किंवा गोलाकार वर्कपीससाठी | |
पॅड साहित्य आणि वैशिष्ट्ये
⚪:थोडा किंवा कोणताही प्रभाव नाही △:स्थितींवर अवलंबून वापरला जाऊ शकतो X:योग्य नाही
|
साहित्य
वैशिष्ट्ये
|
प्रतीक | ड्युरोमीटर HS (±5°) |
रंग च्या रबर |
कार्यरत आहे तापमान श्रेणी (°C) |
तेल प्रतिकार गॅसोलीन |
तेल प्रतिकार बेंझोल |
बेस प्रतिकार |
आम्ल प्रतिकार |
हवामानक्षमता | ओझोन प्रतिकार |
ओरखडा प्रतिकार |
जलरोधक | दिवाळखोर प्रतिकार (बेंझिन, टोल्युइन) |
अर्ज |
| NBR | N | 50 | काळा | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | सामान्य कामाचे हस्तांतरण, नालीदार बोर्ड, लिबास प्लेट, लोखंडी प्लेट आणि इतर |
| सिलिकॉन रबर | S | 45 ~ 50 | पांढरा | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | सेमीकंडक्टर, डाय-कास्टिंगमधून काढून टाकणे, पातळ काम, फूड प्रोसेसर |
| युरेथेन रबर | U | 50 ~ 60 | तपकिरी | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | पन्हळी बोर्ड, लोखंडी प्लेट, लिबास प्लेट |
| FKM | F | 60 | काळा | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | रासायनिक काम |
| प्रवाहकीय NBR | जीएन | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | सेमीकंडक्टरचे सामान्य कार्य (स्थिर विद्युत प्रतिरोध) | |
| प्रवाहकीय सिलिकॉन रुबे | जीएस | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | सेमीकंडक्टर (स्थिर वीज) |
वरील सारणीमध्ये विषय रबर सामग्रीची फक्त सामान्य वैशिष्ट्ये समाविष्ट आहेत. निळा चिन्ह सानुकूलित मॉडेल आहे.
विविध औद्योगिक क्षेत्रांमध्ये वायवीय घटक (व्हॅक्यूम सक्शन कप) च्या अर्जाची रूपरेषा
I. मुख्य ताकद
II. उद्योगाद्वारे अर्ज काढणे
A. औषध आणि वैद्यकीय उद्योग
A.1: मुख्य आवश्यकता:स्वच्छ आणि प्रदूषणमुक्त (FDA/GMP अनुरूप), सौम्य आणि नुकसान न करणारे आणि क्रॉस-दूषित प्रतिबंध
A.2 प्रमुख परिस्थिती:
1. फार्मास्युटिकल पॅकेजिंग: औषधाची बाटली / फार्मास्युटिकल प्लेट / इन्फ्युजन बॅग पिकअप (फूड ग्रेड सिलिकॉन सक्शन कप, कण शेडिंग नाही)
2. वैद्यकीय उपकरण असेंबली: शस्त्रक्रिया उपकरणे/वैद्यकीय कॅथेटर/प्रोस्थेसिस हाताळणीचे तुकडे (समायोज्य नकारात्मक दाब, विकृती संरक्षण)
3. जैविक प्रयोगशाळा: पेट्री डिश/सेन्ट्रीफ्यूज ट्यूब/अभिकर्मक कार्ड हस्तांतरण (रासायनिक प्रतिरोधक, निर्जंतुकीकरण सुसंगत)
B. इलेक्ट्रॉनिक्स आणि सेमीकंडक्टर उद्योग
B.1 मुख्य आवश्यकता:अँटी-स्टॅटिक (10⁶-10¹¹Ω), अचूक स्थिती (त्रुटी ≤0.01 मिमी), स्क्रॅच प्रतिरोध
B.2 प्रमुख परिस्थिती:
1. चिप/सेमीकंडक्टर: वेफर हाताळणी, चिप पॅकेजिंग (सच्छिद्र सिरॅमिक/अँटी-स्टॅटिक सिलिकॉन सक्शन कप, फुटणे टाळण्यासाठी एकसमान नकारात्मक दाब)
2. पीसीबी/घटक: लवचिक पीसीबी, सूक्ष्म घटक (0402 प्रतिरोधक) पृष्ठभागावर बसवलेले (सुरकुतणे/फाडणे टाळण्यासाठी पातळ सिलिकॉन/जेल/मायक्रो सक्शन कप)
3. डिस्प्ले: LCD/OLED पॅनेल, टच ग्लास ग्रॅब (उच्च पारदर्शक सामग्री, कोणतेही डाग आणि ओरखडे नाहीत)
C. ऑटोमोबाईल आणि ऑटो पार्ट्स उद्योग
C.1 मुख्य आवश्यकता:मोठे सक्शन (सिंगल सक्शन डिस्क ≥500N), मल्टी-स्पेसिफिकेशन अनुकूलन (मेटल/प्लास्टिक/ग्लास), नॉन-स्लिप
C.2 प्रमुख परिस्थिती:
4. बॉडी मॅन्युफॅक्चरिंग: स्टील प्लेट / डोअर फ्रेम हाताळणी वेल्डिंग (मोठ्या व्यासाचे रबर / मल्टी-सक्शन कप ॲरे, अँटी-स्लिप टेक्सचर)
5. ग्लास / इंटीरियर: विंडस्क्रीन इंस्टॉलेशन, लेदर सीट पृष्ठभाग हस्तांतरण (तापमान प्रतिरोधक सिलिकॉन / स्पंज सक्शन कप, विकृती संरक्षण)
6. भाग: इंजिन सिलेंडर बॉडी / गिअरबॉक्स हाऊसिंग ग्रॅब (व्हॅक्यूम + मेकॅनिकल लॉक, अँटी-फॉल)
D. अन्न आणि पॅकेजिंग उद्योग
D.1 मुख्य आवश्यकता:फूड ग्रेड मटेरियल (एफडीए प्रमाणित), स्वच्छ करणे सोपे, क्रश प्रतिरोधक
D.2 प्रमुख परिस्थिती:
1. अन्न हाताळणी: भाजलेले माल / ताजे मांस / फळांची वर्गवारी (कमी सक्शन स्पंज सक्शन कप, गंधहीन आणि धुण्यास सोपे)
2. पॅकेजिंग ऑटोमेशन: पॅकेजिंग बॅग उघडणे, निर्जंतुकीकरण कार्टन मोल्डिंग (स्टॅटिक एलिमिनेशन/ मल्टी-पॉइंट सक्शन, पातळ/हार्ड पॅकेजिंगसाठी योग्य)
E. लॉजिस्टिक आणि वेअरहाउसिंग उद्योग
E.1 मुख्य आवश्यकता:कार्यक्षम अनुकूलन (वस्तूंची अनेक वैशिष्ट्ये), स्थिर दाब, अँटी-फॉल
E.2 प्रमुख परिस्थिती:
1. कार्टन हाताळणी: ई-कॉमर्स कार्टन सॉर्टिंग (ॲडजस्टेबल सक्शन ॲरे, व्हॅक्यूम प्रेशर)
2. प्लेट/रोल: वुड बोर्ड/प्लास्टिक फिल्म रोल ट्रान्सफर (लांब पट्टी/कंडककृती सक्शन कप, ऑफसेट टाळण्यासाठी एकसमान शोषण)
F. नवीन ऊर्जा आणि विशेष उद्योग
F.1 नवीन ऊर्जा (लिथियम बॅटरी/पीव्ही):
1. लिथियम बॅटरी प्लेट (अँटी-स्टॅटिक पोरस सक्शन कप, अँटी-डस्ट), फोटोव्होल्टेइक ग्लास (मोठा सक्शन सिलिकॉन सक्शन कप, स्क्रॅच नाही)
F.2 छपाई आणि कागद
1. कागद/मुद्रित पदार्थ कॅप्चर (शोषक कागद साहित्य, फाटणे आणि शाई दूषित होण्यापासून रोखण्यासाठी थोडासा नकारात्मक दबाव)
III. कोर अनुकूलन तर्कशास्त्राचा सारांश
| वर्कपीसची वैशिष्ट्ये | पिपेट अनुकूलन कार्यक्रम | संबंधित उद्योग परिस्थिती |
| पातळ / नाजूक / अचूक | सिलिकॉन/सिरेमिक मटेरियल, मायक्रो निगेटिव्ह प्रेशर, मायक्रो सक्शन नोजल | इलेक्ट्रॉनिक सेमीकंडक्टर, फार्मास्युटिकल्स |
| जड वस्तू / मोठा आकार | रबर सामग्री, मोठ्या व्यासाचा सक्शन कप, मल्टी-सक्शन कप ॲरे | ऑटोमोबाईल्स, लॉजिस्टिक पॅनेल |
| आरोग्य/प्रदूषण प्रतिबंध | फूड/मेडिकल ग्रेड सिलिकॉन, साफ करणे सोपे आहे | औषध, अन्न |
| मऊ / अनियमित पृष्ठभाग | स्पंज सामग्री, विकृत सक्शन कप | कार इंटीरियर, अन्न |
| Antistatic आवश्यकता | Antistatic सिलिकॉन, आयन वारा सहाय्य | इलेक्ट्रॉनिक सेमी कंडक्टर |
स्थापना मॅन्युअल
PDF डाउनलोड करा
चेतावणी + खबरदारी （वापरण्यापूर्वी वाचा）
PDF डाउनलोड करा
