व्हॅक्यूम सक्शन हे चार मुख्य फायद्यांसह औद्योगिक ऑटोमेशनमध्ये "लवचिक ग्रासपिंग" साठी एक मुख्य उपाय आहे: गैर-हानीकारक आकलन, बहु-मटेरियल/अनियमित वर्कपीसशी जुळवून घेण्याची क्षमता, स्वच्छ आणि पर्यावरण संरक्षण आणि लवचिक ऑपरेशन. हे वर्कपीसच्या विविध उद्योग वैशिष्ट्यांशी जुळवून घेतले जाऊ शकते (पातळ/जाड, सुस्पष्टता/खडबडी, स्वच्छताविषयक/मानक).
उच्च कडकपणा व्हॅक्यूम सक्शन कप ZP
चीनचा अग्रगण्य उत्पादक म्हणून, आमचा कारखाना हेवी-ड्युटी कार्यांसाठी सानुकूलित उच्च कडकपणा व्हॅक्यूम सक्शन कप ZP (Ø40-125mm) ऑफर करतो. शीर्ष पुरवठादार म्हणून, आम्ही प्रभाव कमी करण्यासाठी एनबीआर, सिलिकॉन आणि अँटी-स्टॅटिक मटेरियल प्रदान करतो. नाजूक पृष्ठभाग आणि लिथियम बॅटरी लाइनसाठी योग्य.
क्लिक करा आणि निवड सुरू करा
》उत्पादन माहितीवर परत या

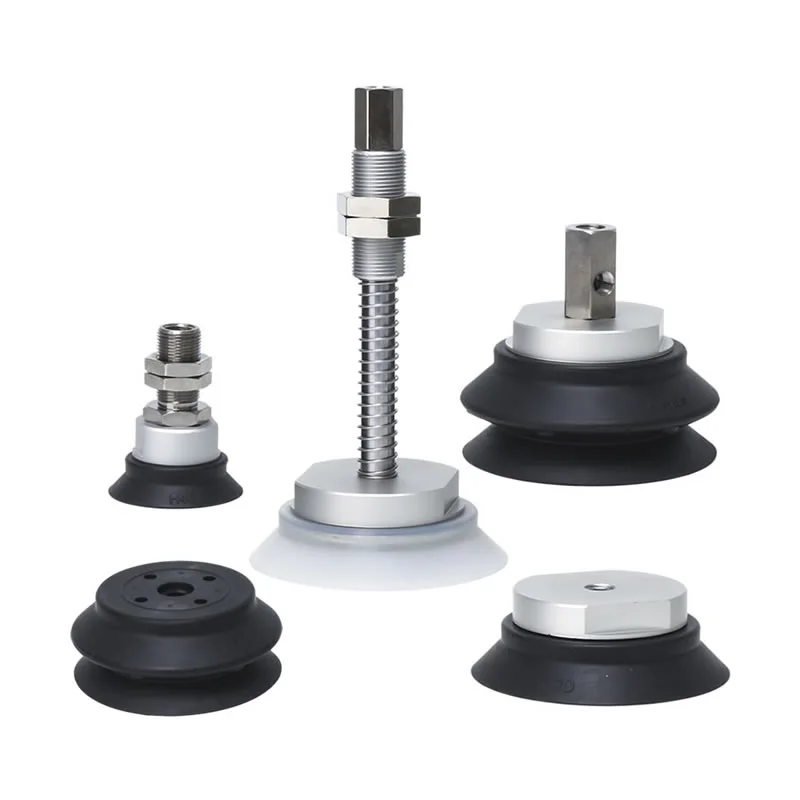

उच्च कडकपणा व्हॅक्यूम सक्शन कप ZP
ZP मालिका हेवी-ड्युटी पॅड युनिट
ॲडॉप्टर व्हॅक्यूम पॅडसह ZPT मालिका हेवी-ड्यूटी
ॲडॉप्टर व्हॅक्यूम पॅडसह ZPT मालिका हेवी-ड्यूटी
ॲडॉप्टर व्हॅक्यूम पॅडसह ZPX मालिका हेवी-ड्यूटी
बफर व्हॅक्यूम पॅडसह ZPX मालिका हेवी-ड्यूटी
वर्णन
ऑर्डर कशी करायची
तपशील / साहित्य
अर्ज
संसाधन
उच्च कडकपणाचे व्हॅक्यूम सक्शन कप झेडपी हे औद्योगिक ग्रिपिंग सोल्यूशनचे प्रतिनिधित्व करतात जे विशेषत: मोठ्या आकाराच्या, जड किंवा सहजपणे विकृत होऊ शकणाऱ्या वर्कपीस हाताळण्यासाठी तयार केले जातात. चीनमधील एक विशेष निर्माता म्हणून, आम्ही हे उत्पादन प्रबलित सक्शन कप बेस स्ट्रक्चर आणि ब्रॅकेट असेंब्लीसह डिझाइन केले आहे; हे पार्श्व शक्तींना अपवादात्मक प्रतिकार सुनिश्चित करते आणि जड भार पकडताना उच्च स्थिरता राखते, जड औद्योगिक ऑटोमेशनच्या क्षेत्रात ते एक अपरिहार्य सानुकूलित वायवीय घटक बनवते.
तांत्रिक तपशील आणि अष्टपैलुत्व
1. कमाल लिफ्टसाठी मोठ्या व्यासाचे पर्याय
वेगवेगळ्या लोड आवश्यकतांना सामावून घेण्यासाठी, उच्च कडकपणा व्हॅक्यूम सक्शन कप झेडपी अनेक मोठ्या व्यासांमध्ये उपलब्ध आहेत:
φ40, φ50, φ63, φ80, φ100, आणि φ125mm.
हे आकार उच्च व्हॅक्यूम संपर्क क्षेत्रासाठी परवानगी देतात, जड औद्योगिक घटकांसाठी आवश्यक उचल शक्ती प्रदान करतात.
2. विविध पर्यावरणासाठी बहु-साहित्य निवड
कामकाजाचे वातावरण सामग्रीवर अवलंबून असते. तुमचा सक्शन कप त्याच्या विशिष्ट ऍप्लिकेशनमध्ये वाढतो याची खात्री करण्यासाठी आम्ही विविध उच्च-गुणवत्तेचे इलास्टोमर्स ऑफर करतो:
NBR (नायट्रिल रबर):ऑटोमोटिव्ह आणि मशीनिंग वातावरणासाठी उत्कृष्ट तेल प्रतिरोध.
सिलिकॉन रबर:उच्च-तापमान अनुप्रयोग आणि अन्न-दर्जाच्या सुरक्षिततेसाठी आदर्श.
पॉलीयुरेथेन आणि फ्लोरोरुबर:विशेष औद्योगिक स्वच्छता किंवा कोटिंग लाइनसाठी उच्च पोशाख प्रतिरोध आणि रासायनिक स्थिरता.
अँटी-स्टॅटिक साहित्य:इलेक्ट्रॉनिक असेंब्ली आणि सेमीकंडक्टर हाताळणीसाठी गंभीर.
3. एकात्मिक कुशनिंग आणि माउंटिंग
सुरक्षितता आणि अचूकता हातात हात घालून जातात. आमचे उच्च कडकपणा व्हॅक्यूम सक्शन कप झेडपी ऑफर:

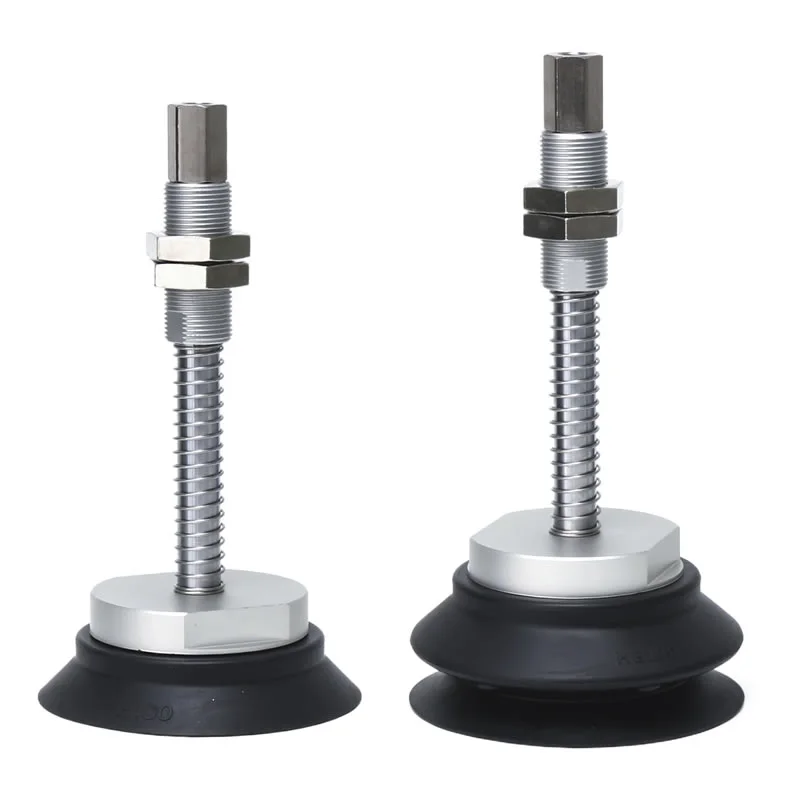

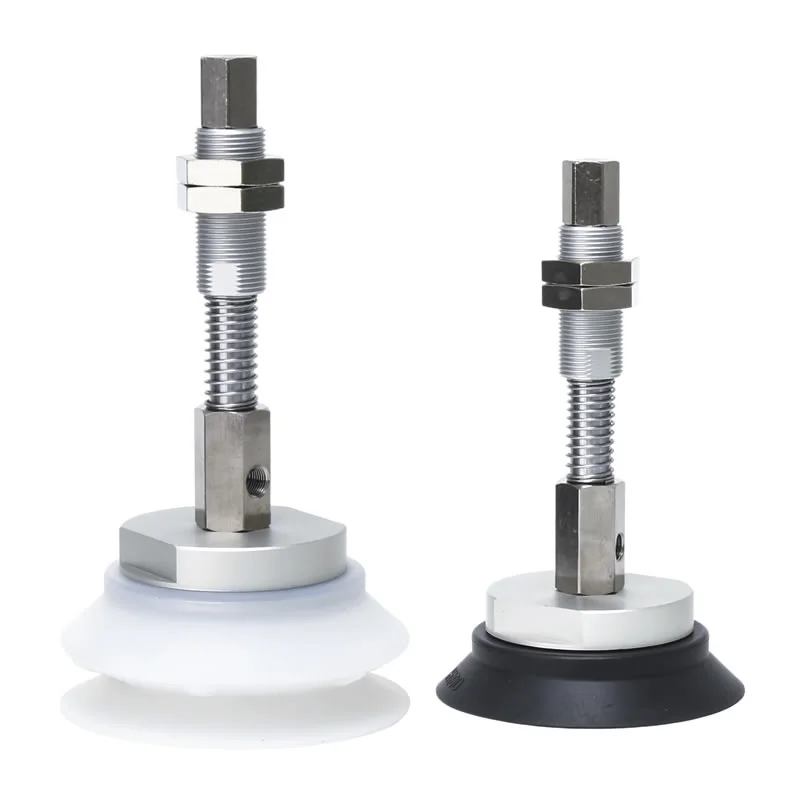

उशी आवृत्त्या:संपर्कादरम्यान प्रभाव शक्ती प्रभावीपणे कमी करते, नाजूक पृष्ठभागांचे संरक्षण करते आणि सिस्टम कंपन कमी करते.

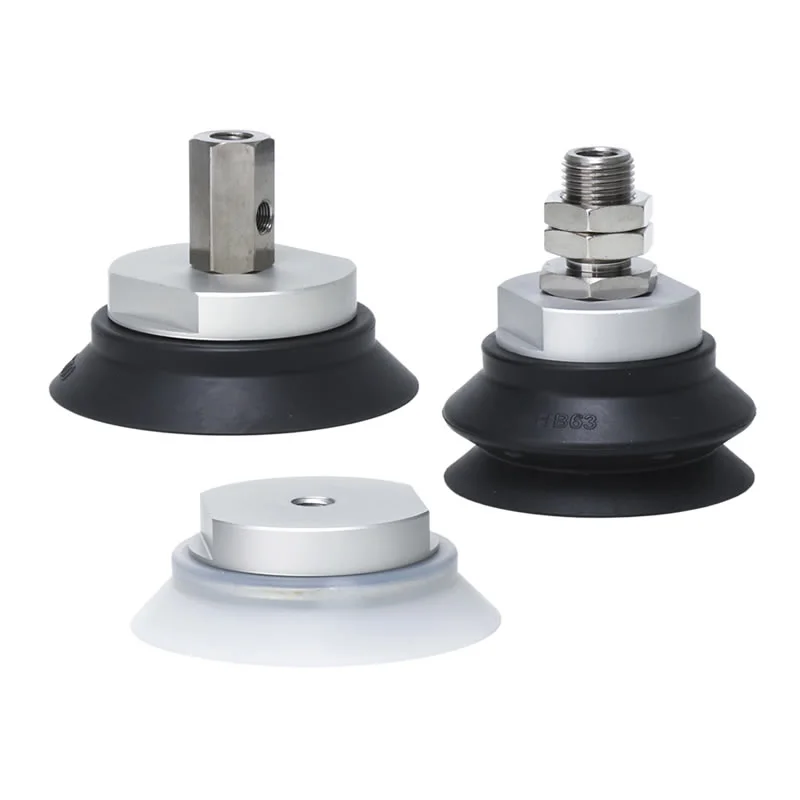

उशी नसलेल्या आवृत्त्या:अनुप्रयोगांसाठी जेथे कठोर, थेट संपर्कास प्राधान्य दिले जाते.
लवचिक माउंटिंग:तुमच्या विद्यमान मशिनरी लेआउटमध्ये बसण्यासाठी बाह्य किंवा अंतर्गत थ्रेड्स आणि व्हर्टिकल व्हॅक्यूम आउटलेटसह उपलब्ध.
Commaelec Factory's High Regidity Vacuum Suction Cups ZP का निवडावे?
1. प्रबलित बेस डिझाइन:Commaelec च्या उच्च कडकपणा व्हॅक्यूम सक्शन कप ZP वैशिष्ट्य सक्शन कप आणि फिटिंग दरम्यान कनेक्शन बिंदूवर वर्धित कडकपणा, प्रभावीपणे बाजूकडील कातरणे शक्तींचा प्रतिकार करते.
2. आकारांची विस्तृत श्रेणी:φ40 ते φ125 मिमी पर्यंत विविध आकारांमध्ये उपलब्ध, हे सक्शन कप विशेषतः हेवी-ड्युटी शीट मेटल, दगड आणि मोठ्या क्षेत्रावरील काच यासारख्या जड वस्तू हाताळण्यासाठी डिझाइन केलेले आहेत, ज्यामुळे खडक-घन चिकटपणा सुनिश्चित होतो.
3. स्वतःच्या उत्पादन सुविधेसह पुरवठादार म्हणून, Commaelec तीन साहित्य पर्याय ऑफर करते:
अँटी-स्टॅटिक:स्थिर डिस्चार्जपासून संवेदनशील घटकांना होणारे नुकसान टाळण्यासाठी विशेषतः इलेक्ट्रॉनिक्स आणि सेमीकंडक्टर उद्योगांसाठी डिझाइन केलेले.
सर्व-स्टेनलेस स्टील घटक:विशेषतः लिथियम-आयन बॅटरी उद्योगासाठी योग्य, उच्च गंज प्रतिरोधक आणि स्वच्छतेसह, तांबे- आणि जस्त-मुक्त सामग्रीची आवश्यकता पूर्ण करते.
फ्लोरोकार्बन रबर (FKM) आणि EPR:रासायनिक वातावरण किंवा उच्च-तापमान ऑपरेशन्ससाठी आदर्श (जसे की इंजेक्शन-मोल्ड केलेले भाग नष्ट करणे), उत्कृष्ट रासायनिक स्थिरता आणि हवामान प्रतिरोधनाची ऑफर.
4. अचूक कुशनिंग तंत्रज्ञान:6mm–50mm च्या स्ट्रोक श्रेणीसह, कुशन केलेल्या आवृत्तीमध्ये उपलब्ध. जेव्हा सक्शन कप नाजूक पृष्ठभागांशी संपर्क साधतो (जसे की अति-पातळ काच), तेव्हा कुशनिंग ब्रॅकेट तात्कालिक प्रभाव ऊर्जा शोषून घेते, लक्षणीयपणे आवाज कमी करते आणि उपकरणांचे आयुष्य वाढवते.
5. बहु-दिशात्मक व्हॅक्यूम सोल्यूशन्स:उच्च कडकपणा व्हॅक्यूम सक्शन कप ZP साठी माउंटिंग ब्रॅकेट, स्विच करण्यायोग्य अंतर्गत आणि बाह्य थ्रेडिंग पर्यायांसह, दोन्ही उभ्या आणि पार्श्व व्हॅक्यूम पोर्ट कॉन्फिगरेशनला समर्थन देते; हे डिझाइन एंड-ऑफ-आर्म टूलींग (EOAT) इंटरफेसवर अवकाशीय मांडणी आणि प्रतिष्ठापन प्रक्रिया लक्षणीयरीत्या सुलभ करते.

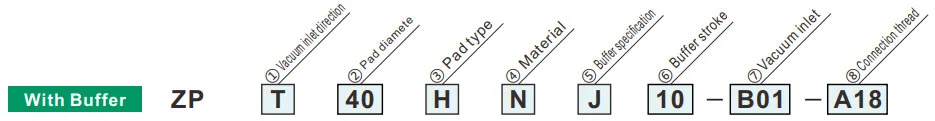

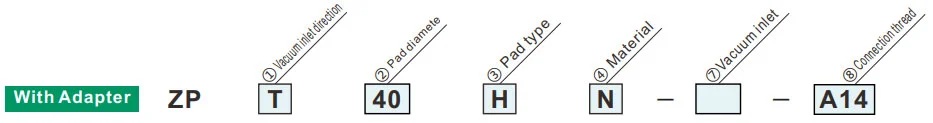

ऑर्डर कशी करायची
| ②पॅडियामीटर | |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ③पॅड प्रकार | |
| H | रिब सह सपाट |
| एचबी | बेलो प्रकार |
| ④ साहित्य | |
| N | NBR |
| S | सिलिकॉन रबर |
| U | युरेथेन रबर |
| F | FKM |
हिरवे चिन्ह सानुकूलित मॉडेल आहे
| ①व्हॅक्यूम इनलेट दिशा | पॅड व्यास | 40 | 50 | 63 | 80 | 100 | 125 | ||||||
| T | उभ्या |
|
⑦व्हॅक्यूमिनलेट | स्त्री धागा | B6 | M6x1 | ● | — | — | ||||
| B8 | M8x1.25 | ● | ● | — | |||||||||
| B10 | M10x1.5 | ● | ● | — | |||||||||
| B12 | M12x1.75 | — | ● | ● | |||||||||
|
B16 | M16x1.5 | — | ● | ● | ||||||||
| ⑧ | नर धागा | A14 | M14x1.0 | — | — | ||||||||
| A16 | M16x1.5 | — | ● | ● | |||||||||
| X | बाजूकडील |
|
स्त्री धागा | B8 | M8x1.25 | ● | — | — | |||||
| B10 | M10x1.5 | ● | ● | ● | |||||||||
| B12 | M12x1.75 | — | ● | ● | |||||||||
| ⑦ | B01 | Rc1/8 | ● | ● | ● | ||||||||
| ②पॅड व्यास | |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ④ साहित्य | |
| N | NBR |
| S | सिलिकॉन रबर |
| U | युरेथेन रबर |
| F | FKM |
हिरवे चिन्ह सानुकूलित मॉडेल आहे
| ③पॅड प्रकार | |
| H | रिब सह सपाट |
| एचबी | बेलो प्रकार |
| ①व्हॅक्यूम इनलेट दिशा | |
| T | उभ्या |
| X | बाजूकडील |
| ③पॅड प्रकार | |
| H | रिब सह सपाट |
| एचबी | बेलो प्रकार |
| ⑤बफर स्पेसिफिकेशन | |
| J | फिरवत (ॲल्युमिनियम, बुशिंगशिवाय) |
| जेबी | फिरवत (पितळ, बुशिंगसह) |
| जेएफ | फिरवत (स्टील, बुशिंगसह) |
| KB | न फिरणारा (पितळ, बुशिंगसह) |
| ⑦व्हॅक्यूम इनलेट | |
| B01 | Rc1/8 |
| ②पॅड व्यास | |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ④ साहित्य | |
| N | NBR |
| S | सिलिकॉन रबर |
| U | युरेथेन रबर |
| F | FKM |
हिरवे चिन्ह सानुकूलित मॉडेल आहे
| पॅड व्यास | 40 | 50 | 40 | 50 | 63 | 80 | 100 | 125 | |||
| ⑥बफर स्ट्रोक | 10 | 10 मिमी | ● | ● | ● | ||||||
| 20 | 20 मिमी | ● | — | — | |||||||
| 25 | 25 मिमी | — | ● | ● | |||||||
| 30 | 30 मिमी | ● | ● | ● | |||||||
| 50 | 50 मिमी | — | ● | ● | |||||||
| 75 | 75 मिमी | — | ● | ● | |||||||
| ⑧कनेक्शन धागा | नर धागा | 100 | 100 मिमी | — | — | ● | |||||
| A14 | M14x1 | ● | — | — | |||||||
| A18 | M18x1.5 | — | ● | — | |||||||
| A22 | M22x1.5 | — | — | ● | |||||||
स्प्रिंग रिऍक्टिव्ह फोर्स
| कनेक्शन धागा | घट्ट करणे टॉर्क±5%[N·m] | बफर स्ट्रोक (मिमी) | स्प्रिंग रिऍक्टिव फोर्स[N] | |||
| ॲल्युमिनियम(J) | पितळ, बुशिंगसह (JB/KB) | स्टील, बुशिंगसह (जेएफ) | 0 स्ट्रोकवर | पूर्ण स्ट्रोकवर | ||
| M14x1 | — | 7 | — | 10 | 3 | 4.5 |
| 20 | 5 | |||||
| 30 | 5.2 | |||||
| M18x1.5 | 10 | 30 | 50 | 10 | 5 | 6.5 |
| 25 | 6.9 | 11.8 | ||||
| 30 | 5 | 8.5 | ||||
| ५०,७५ | 6.9 | 11.8 | ||||
| M22x1.5 | 10 | 45 | 75 | 10 | 10 | 11.5 |
| 25 | 15 | |||||
| 30 | 13.5 | |||||
| 50,75,100 | 15 | |||||
पॅड साहित्य आणि वैशिष्ट्ये
⚪:थोडा किंवा कोणताही प्रभाव नाही △:स्थितींवर अवलंबून वापरला जाऊ शकतो X:योग्य नाही
|
साहित्य
वैशिष्ट्ये
|
प्रतीक | ड्युरोमीटर HS (±5°) |
रंग च्या रबर |
कार्यरत आहे तापमान श्रेणी (°C) |
तेल प्रतिकार गॅसोलीन |
तेल प्रतिकार बेंझोल |
बेस प्रतिकार |
आम्ल प्रतिकार |
हवामानक्षमता | ओझोन प्रतिकार |
ओरखडा प्रतिकार |
जलरोधक | दिवाळखोर प्रतिकार (बेंझिन, टोल्युइन) |
अर्ज |
| NBR | N | 50 | काळा | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | सामान्य कामाचे हस्तांतरण, नालीदार बोर्ड, लिबास प्लेट, लोखंडी प्लेट आणि इतर |
| सिलिकॉन रबर | S | 45 ~ 50 | पांढरा | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | सेमीकंडक्टर, डाय-कास्टिंगमधून काढून टाकणे, पातळ काम, फूड प्रोसेसर |
| युरेथेन रबर | U | 50 ~ 60 | तपकिरी | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | पन्हळी बोर्ड, लोखंडी प्लेट, लिबास प्लेट |
| FKM | F | 60 | काळा | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | रासायनिक काम |
| प्रवाहकीय NBR | जीएन | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | सेमीकंडक्टरचे सामान्य कार्य (स्थिर विद्युत प्रतिरोध) | |
| प्रवाहकीय सिलिकॉन रुबे | जीएस | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | सेमीकंडक्टर (स्थिर वीज) |
वरील सारणीमध्ये विषय रबर सामग्रीची फक्त सामान्य वैशिष्ट्ये समाविष्ट आहेत. निळा चिन्ह सानुकूलित मॉडेल आहे.
विविध औद्योगिक क्षेत्रांमध्ये वायवीय घटक (व्हॅक्यूम सक्शन कप) च्या अर्जाची रूपरेषा
I. मुख्य ताकद
II. उद्योगाद्वारे अर्ज काढणे
A. औषध आणि वैद्यकीय उद्योग
A.1: मुख्य आवश्यकता:स्वच्छ आणि प्रदूषणमुक्त (FDA/GMP अनुरूप), सौम्य आणि नुकसान न करणारे आणि क्रॉस-दूषित प्रतिबंध
A.2 प्रमुख परिस्थिती:
1. फार्मास्युटिकल पॅकेजिंग: औषधाची बाटली / फार्मास्युटिकल प्लेट / इन्फ्युजन बॅग पिकअप (फूड ग्रेड सिलिकॉन सक्शन कप, कण शेडिंग नाही)
2. वैद्यकीय उपकरण असेंबली: शस्त्रक्रिया उपकरणे/वैद्यकीय कॅथेटर/प्रोस्थेसिस हाताळणीचे तुकडे (समायोज्य नकारात्मक दाब, विकृती संरक्षण)
3. जैविक प्रयोगशाळा: पेट्री डिश/सेन्ट्रीफ्यूज ट्यूब/अभिकर्मक कार्ड हस्तांतरण (रासायनिक प्रतिरोधक, निर्जंतुकीकरण सुसंगत)
B. इलेक्ट्रॉनिक्स आणि सेमीकंडक्टर उद्योग
B.1 मुख्य आवश्यकता:अँटी-स्टॅटिक (10⁶-10¹¹Ω), अचूक स्थिती (त्रुटी ≤0.01 मिमी), स्क्रॅच प्रतिरोध
B.2 प्रमुख परिस्थिती:
1. चिप/सेमीकंडक्टर: वेफर हाताळणी, चिप पॅकेजिंग (सच्छिद्र सिरॅमिक/अँटी-स्टॅटिक सिलिकॉन सक्शन कप, फुटणे टाळण्यासाठी एकसमान नकारात्मक दाब)
2. पीसीबी/घटक: लवचिक पीसीबी, सूक्ष्म घटक (0402 प्रतिरोधक) पृष्ठभागावर बसवलेले (सुरकुतणे/फाडणे टाळण्यासाठी पातळ सिलिकॉन/जेल/मायक्रो सक्शन कप)
3. डिस्प्ले: LCD/OLED पॅनेल, टच ग्लास ग्रॅब (उच्च पारदर्शक सामग्री, कोणतेही डाग आणि ओरखडे नाहीत)
C. ऑटोमोबाईल आणि ऑटो पार्ट्स उद्योग
C.1 मुख्य आवश्यकता:मोठे सक्शन (सिंगल सक्शन डिस्क ≥500N), मल्टी-स्पेसिफिकेशन अनुकूलन (मेटल/प्लास्टिक/ग्लास), नॉन-स्लिप
C.2 प्रमुख परिस्थिती:
4. बॉडी मॅन्युफॅक्चरिंग: स्टील प्लेट / डोअर फ्रेम हाताळणी वेल्डिंग (मोठ्या व्यासाचे रबर / मल्टी-सक्शन कप ॲरे, अँटी-स्लिप टेक्सचर)
5. ग्लास / इंटीरियर: विंडस्क्रीन इंस्टॉलेशन, लेदर सीट पृष्ठभाग हस्तांतरण (तापमान प्रतिरोधक सिलिकॉन / स्पंज सक्शन कप, विकृती संरक्षण)
6. भाग: इंजिन सिलेंडर बॉडी / गिअरबॉक्स हाऊसिंग ग्रॅब (व्हॅक्यूम + मेकॅनिकल लॉक, अँटी-फॉल)
D. अन्न आणि पॅकेजिंग उद्योग
D.1 मुख्य आवश्यकता:फूड ग्रेड मटेरियल (एफडीए प्रमाणित), स्वच्छ करणे सोपे, क्रश प्रतिरोधक
D.2 प्रमुख परिस्थिती:
1. अन्न हाताळणी: भाजलेले माल / ताजे मांस / फळांची वर्गवारी (कमी सक्शन स्पंज सक्शन कप, गंधहीन आणि धुण्यास सोपे)
2. पॅकेजिंग ऑटोमेशन: पॅकेजिंग बॅग उघडणे, निर्जंतुकीकरण कार्टन मोल्डिंग (स्टॅटिक एलिमिनेशन/ मल्टी-पॉइंट सक्शन, पातळ/हार्ड पॅकेजिंगसाठी योग्य)
E. लॉजिस्टिक आणि वेअरहाउसिंग उद्योग
E.1 मुख्य आवश्यकता:कार्यक्षम अनुकूलन (वस्तूंची अनेक वैशिष्ट्ये), स्थिर दाब, अँटी-फॉल
E.2 प्रमुख परिस्थिती:
1. कार्टन हाताळणी: ई-कॉमर्स कार्टन सॉर्टिंग (ॲडजस्टेबल सक्शन ॲरे, व्हॅक्यूम प्रेशर)
2. प्लेट/रोल: वुड बोर्ड/प्लास्टिक फिल्म रोल ट्रान्सफर (लांब पट्टी/कंडककृती सक्शन कप, ऑफसेट टाळण्यासाठी एकसमान शोषण)
F. नवीन ऊर्जा आणि विशेष उद्योग
F.1 नवीन ऊर्जा (लिथियम बॅटरी/पीव्ही):
1. लिथियम बॅटरी प्लेट (अँटी-स्टॅटिक पोरस सक्शन कप, अँटी-डस्ट), फोटोव्होल्टेइक ग्लास (मोठा सक्शन सिलिकॉन सक्शन कप, स्क्रॅच नाही)
F.2 छपाई आणि कागद
1. कागद/मुद्रित पदार्थ कॅप्चर (शोषक कागद साहित्य, फाटणे आणि शाई दूषित होण्यापासून रोखण्यासाठी थोडासा नकारात्मक दबाव)
III. कोर अनुकूलन तर्कशास्त्राचा सारांश
| वर्कपीसची वैशिष्ट्ये | पिपेट अनुकूलन कार्यक्रम | संबंधित उद्योग परिस्थिती |
| पातळ / नाजूक / अचूक | सिलिकॉन/सिरेमिक मटेरियल, मायक्रो निगेटिव्ह प्रेशर, मायक्रो सक्शन नोजल | इलेक्ट्रॉनिक सेमीकंडक्टर, फार्मास्युटिकल्स |
| जड वस्तू / मोठा आकार | रबर सामग्री, मोठ्या व्यासाचा सक्शन कप, मल्टी-सक्शन कप ॲरे | ऑटोमोबाईल्स, लॉजिस्टिक पॅनेल |
| आरोग्य/प्रदूषण प्रतिबंध | फूड/मेडिकल ग्रेड सिलिकॉन, साफ करणे सोपे आहे | औषध, अन्न |
| मऊ / अनियमित पृष्ठभाग | स्पंज सामग्री, विकृत सक्शन कप | कार इंटीरियर, अन्न |
| Antistatic आवश्यकता | Antistatic सिलिकॉन, आयन वारा सहाय्य | इलेक्ट्रॉनिक सेमी कंडक्टर |
